Hybridirakentamista Sveitsissä ja Itävallassa
Hämeen Ammattikorkeakoulun ja Puuinfon artikkelisarjan kenttätutkimuksen neljännessä osassa käsitellään Sveitsin ja Itävallan puurakentamisen kohteita sekä parhaita puurakentamisen käytänteitä. Tämän miniartikkelisarjan koonti perustuu Petri Lenton omakohtaisiin matkaraportteihin ja valokuviin Euroopan puurakentamisen tehtaissa- ja puurakennus kohteissa vuosina 2022–2025.
Puuinfon järjestämät vierailukohteet Sveitsi & Itävalta 4.-6.9.2024
- Blumer Lehmann, Gossau Sveitsi. (Teema; puunjalostuksen kokonaisvaltainen prosessi)
- ERNE Ag Holzbau, Stein. (Teema; tehdasvierailu ja kohteet)
- HORTUS, Allschwil. (Teema; ekologinen toimistotalo puu-savi …)
- LifeCycleTower ONE, Dornbirn Itävalta. (Teema; toimistotalokonsepti)
- EMPA NEST Dubendorf. (Teema; tutkimusinnovaatiopäivä)
- High-Rise H1 Zwhatt. (Teema; Korkea rakentaminen)
Blumer Lehmann, Gossau Sveitsi.

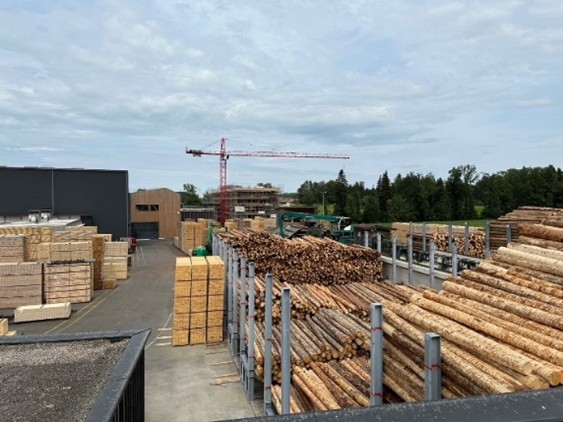

Saavuimme Zürichin lentokentälle aamulla 4.9 jonka jälkeen alkoi välittömästi kiivas puurakentamisen kohteisiin tutustuminen. Ensimmäinen vierailukohde oli 150 vuotta toiminut puunjalostuskombinaatti Gossaussa Sveitsissä, Itävallan rajan läheisyydessä. Blumer-Lehmann AG edustaa kokonaisvaltaista puutalorakentamisen arvoketjua. Oheisessa kuvasarjassa käydään läpi oleellisia puurakentamisen prosessin vaiheita sekä paikan päällä isänniltä saatuja kokemuksia. Kahden päivän akana isäntänä toimi Martin Looser-Frey joka esiintyi myös suuressa salilla Puupäivässä 2024.

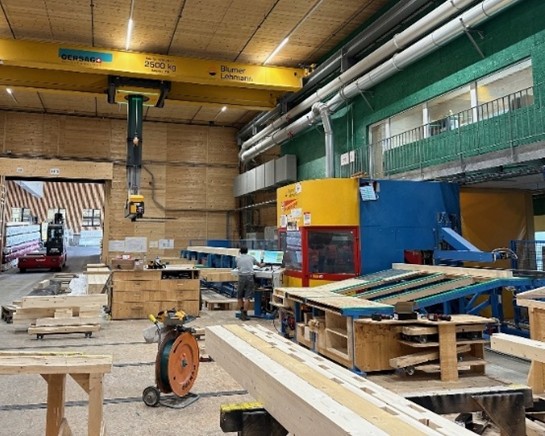

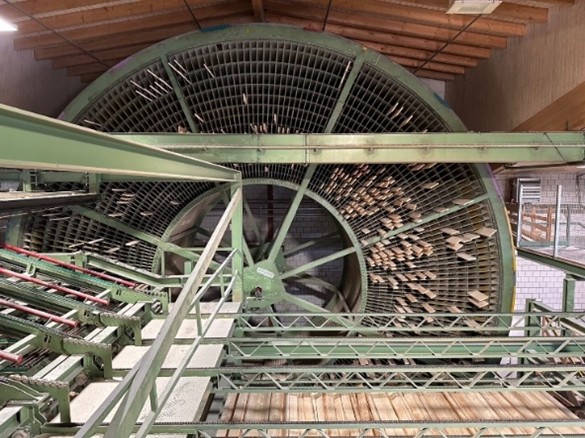

Tukinlajittelusta siirryttiin sisätiloihin, jossa tapahtui lautojen sahaus sekä alustava lajittelu omaperäisellä ”revolveri” tyyppisellä lajittelulaitteella. Tästä eteenpäin tarkempi sahaus sekä erilaisen rakennuskomponenttien matka jatkui muun muassa elementtikohteisten komponenttien työstönä Hundegger monitoimisahaa käyttäen.
Seuraavassa vaiheessa tuotantohalliin siirryttäessä esiteltiin asennusrobotit, joita hyödynnettiin elementtipöydillä erinäisiin ”BIM” tietomalli avusteisiin asetteisiin. Kuvassa asennusrobotti on työn touhussa. Merkillepantavaa oli seikka, jossa tehtaan väki kertoi opettaneensa kyseistä robottia jo kuuden vuoden ajan! Tällä kertaa kuitenkin tämä elementtivalmistuksen työmyyrä oli hyvinkin tehokkaasti työn touhussa. Valmiin asetteen myötä kyseinen elementti nostettiin siltanosturilla automaalliselle monitoimisillalle ”Multi Bridge”, jossa elementin matka jatkui kohti levytysvaihetta. Mainittakoon että arviolta kyseinen robottilinjasto oli toistasataa metriä pitkä lähes automaattinen kokoonpanolinjasto.

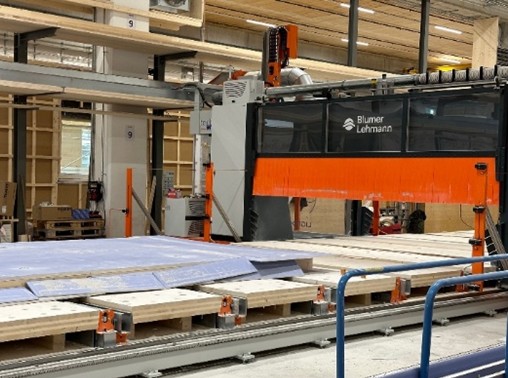

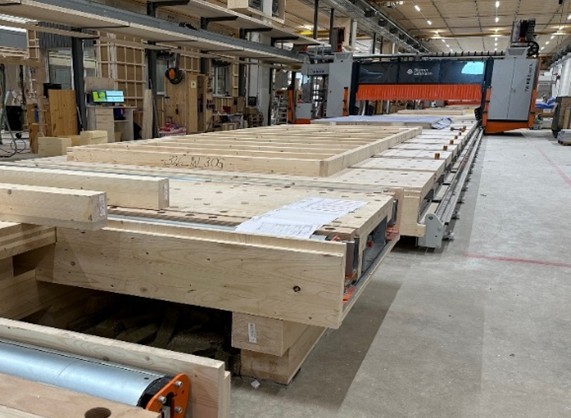

Kuvasarjassa näkyy ”Multi Bridge” eli automatisoitu monitoimisilta robotti. Sillan valvonnasta vastaa yksi tietomalli operaattori. Operaattori käyttää valmista BIM- suunnittelutiedostoa tietomallia koordinoiden. Silta on erittäin monipuolinen varustukseltaan. Käden käänteessä tarvittavat aukot, kiinnikkeet ja sahaukset tulevat sillan kautta seuraavia työvaiheita helpottamaan.

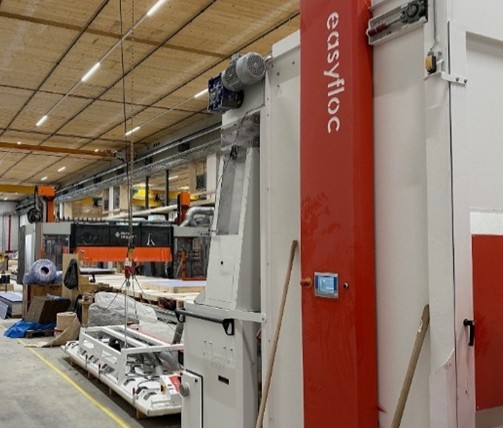

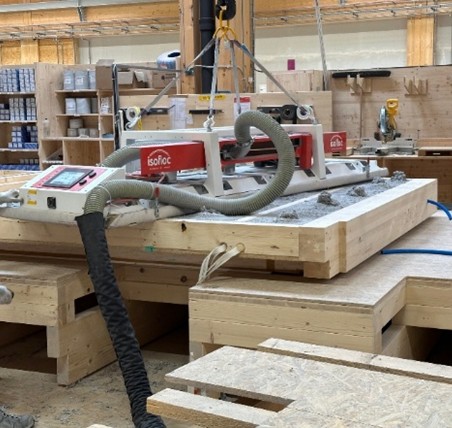

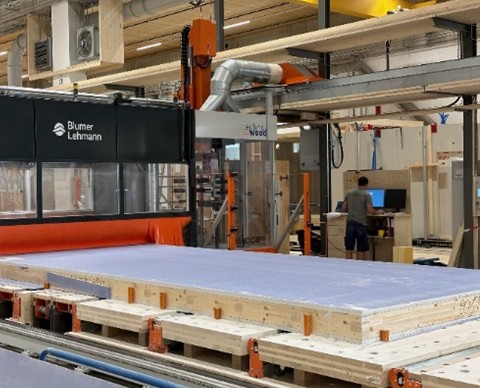

Sillan jälkeen suoritetaan elementin kääntö nostureilla, jonka jälkeen elementtien villoitus tapahtuu niin ikään robottikalustolla. Tässä kuvissa ”easyfloc” puruvillarobotti. Yhden elementin villoitus robotilla kestää noin 20 sekuntia. Linjastolla työskentelee operaattorin tukena vain kaksi avustavaa henkilöä liinojen kiinnitykseen ja muuhun aputyöhön. Linjasto on erittäin siisti, linjaston pölynpoisto on huippuluokkaa.

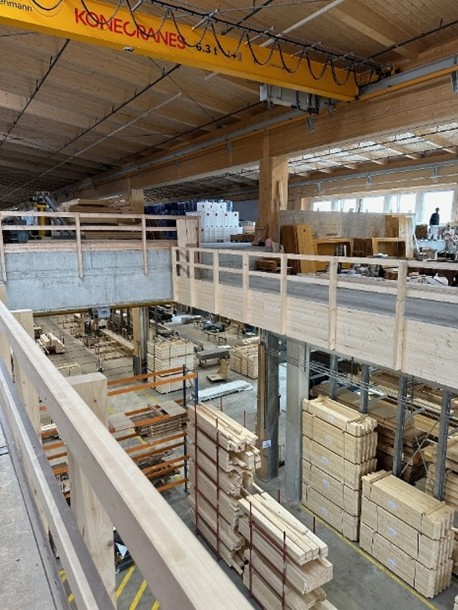

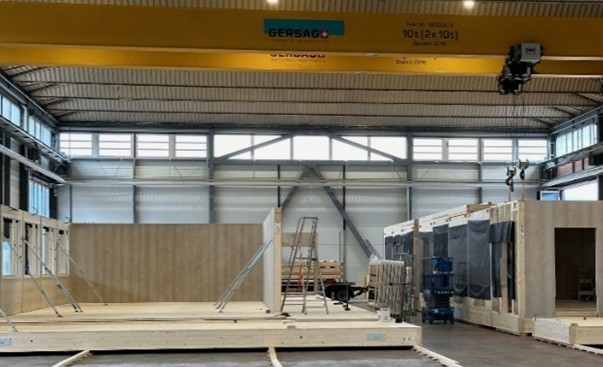

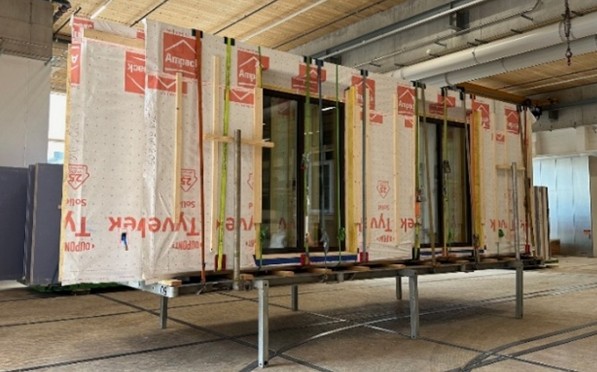

Blumer-Lehmannin tuotanto linjastolla tehdään erityyppisiä tasoelementtejä kuten alapohjaan, ulkoseiniin, väliseiniin ja yläpohjaan. Samoista kappale-elementeistä voidaan myös tehdä valmiita elementtejä moduulirakentamisen kohteisiin. Tuotantokapasiteettiä on runsaasti. Varastotilaa uudessa hallissa on kahdessa kerroksessa. Kraana kalustoa ulottuu laitoksen jokaiseen nurkkaan. Blumer Lehmannilla on erittäin hyvät ja kattavat nettisivut, joissa voi tutustua tehtaan kohteisiin ja tuotantoon tarkemmin. blumer-lehmann.com
ERNE AG Holzbau, Stein

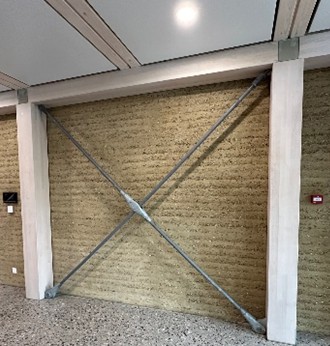

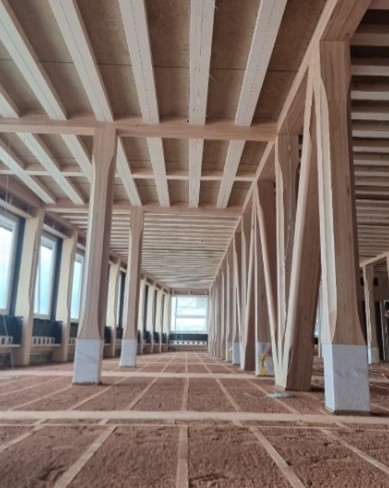

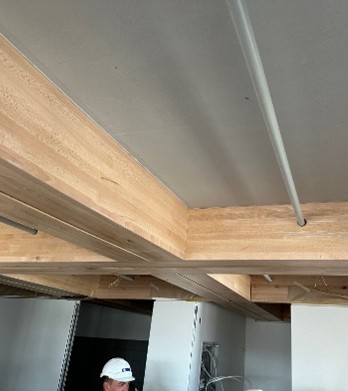

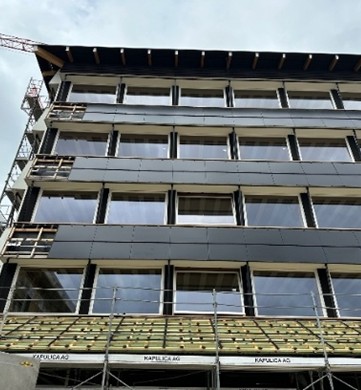

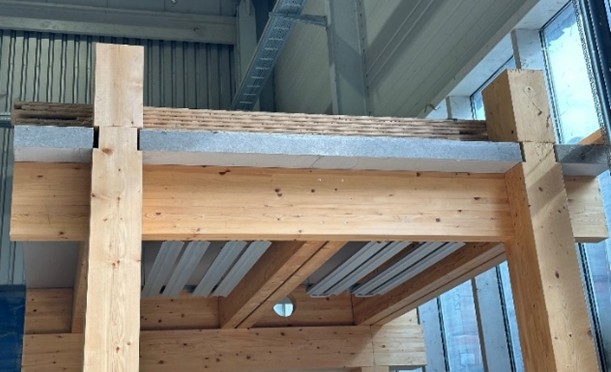

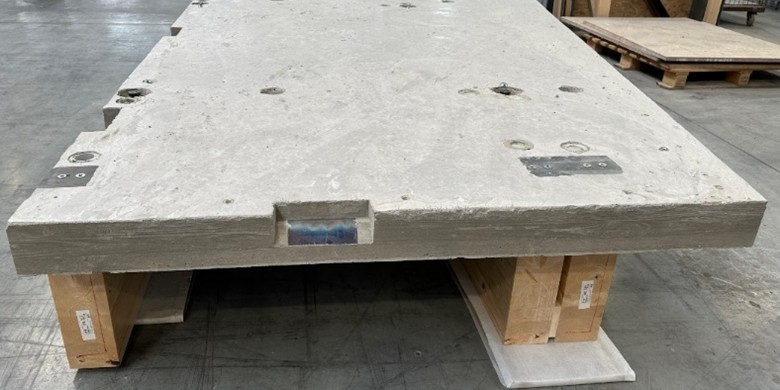

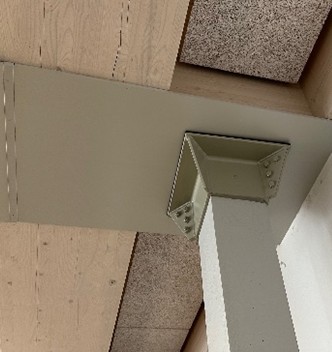

Sveitsiläinen kokonaisvaltainen elementtitoimittaja, tunnettu innovatiivisista hybridirakenteista. Materiaaleina mm savi, liimapuu, teräs ja betonikomposiitti ja erilaiset liittorakenteet. Ohessa detaljikuvia vasta valmistuneesta ERNE AG pääkonttorista, Sveitsin Baselissa.

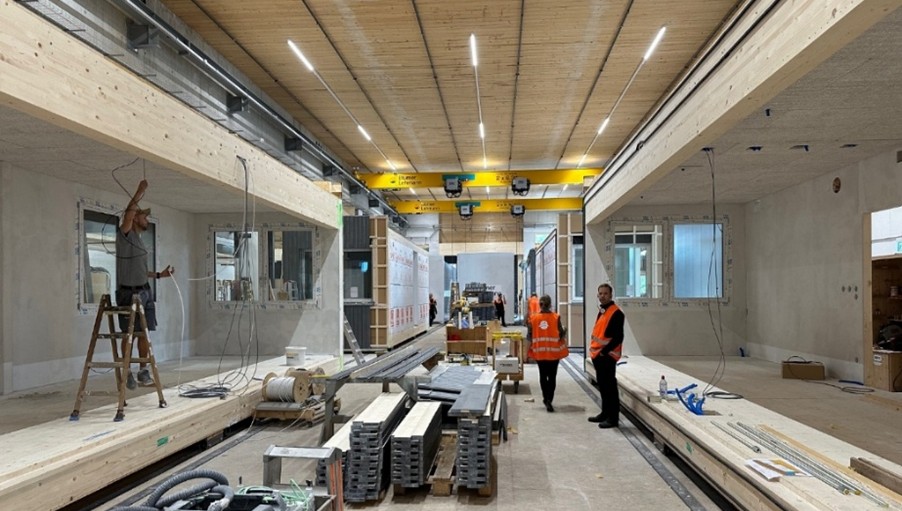

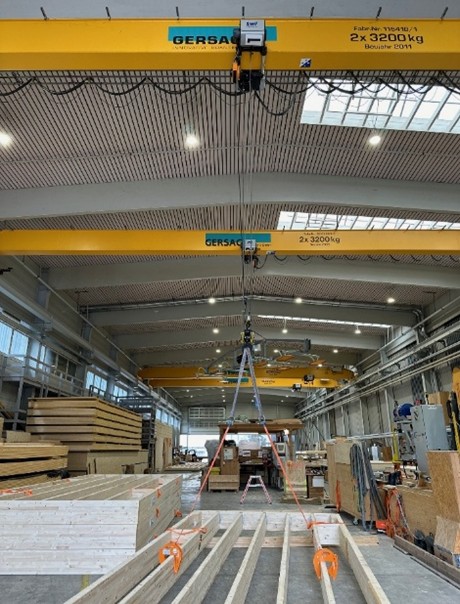

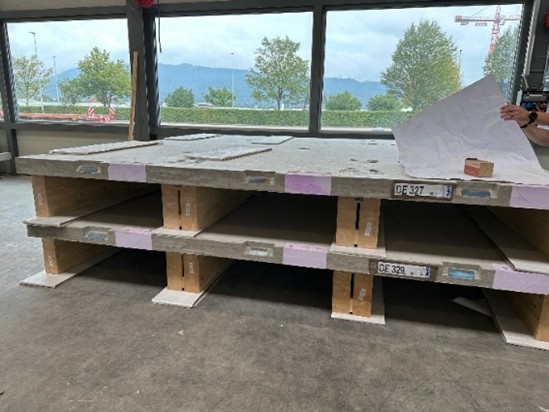

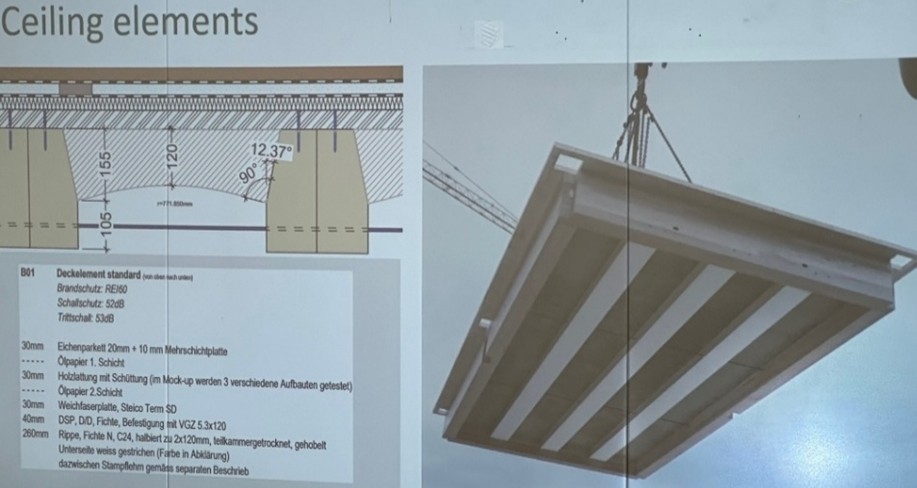

Konttorilta siirryimme uuteen ERNEn tuotantohalliin, jossa varsinainen tuotanto tapahtui uusissa hyvin varustetuissa tiloissa. Saimme kattavan esityksen tehtaan innovatiivisista tuotteista.
LifeCycleTower ONE, Dornbirn Itävalta
Life Cycle Tower ONE on maailman ensimmäinen puu-betoni-hybridipassiivitalo Dornbirnissa Itävallassa. Life Cycle Tower on kansainvälinen modulaarinen konsepti, joka on kopioitu useisiin maihin. Lisätietoja: creebuildings.com

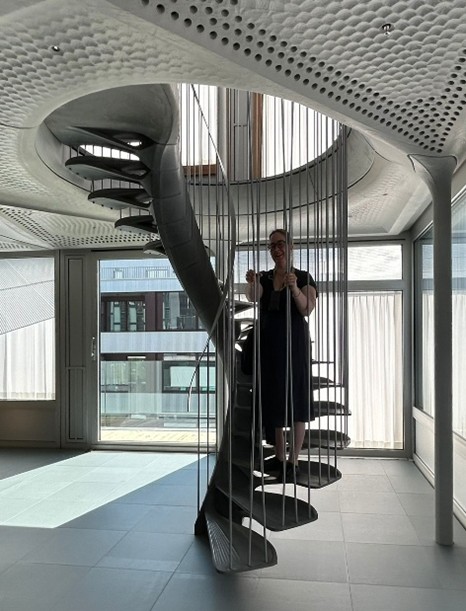

EMPA NEST Dubendorf. Research Centre

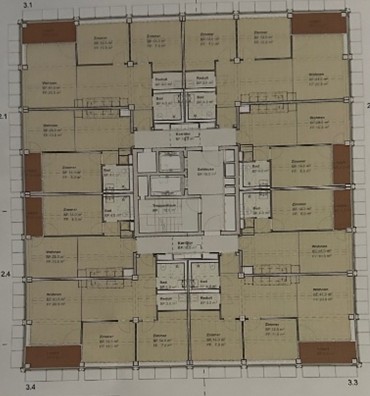

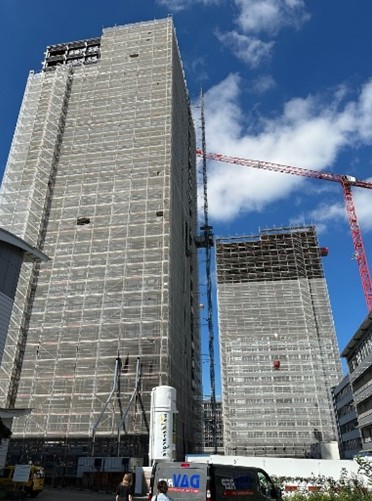

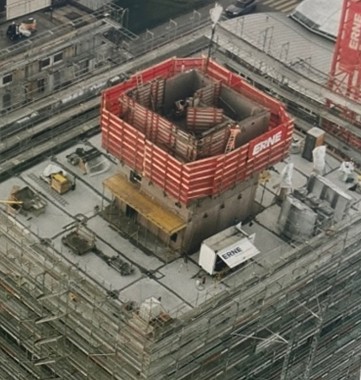

High-Rise H1 Zwhatt.
Kirjoittaja: Petri Lento, erityisasiantuntija HAMK
Artikkelisarjan pohjana on Hybritut-hanke, joka on osa HAMKin laajempaa kokonaisuutta. Hybritut-hankkeessa on tutkittu uudenlaisia rakennusmateriaaleja sekä niitä yhdisteleviä rakenneliitoksia rakennusrungoissa. Business Finlandin rahoittamassa hankkeessa on kuusi työpakettia, jotka keskittyvät kestävään kehitykseen, uuteen luonnonmukaiseen, ligniinipohjaiseen liimausteknologiaan, CLT- ja liimapuuliitosten uusimpaan tutkimukseen sekä hybridirakenteiden kansainväliseen palotestaukseen.
Tutkimustyö on saanut NextGenerationEU-rahoitusta.
