Kysymyksiä ja vastauksia

Tälle sivulle on koottu Puuinfon tekniseen neuvontaan tulleita kysymyksiä ja niihin annettuja vastauksia.

Puuinfo vastaa vain kirjallisesti info@puuinfo-osoitteeseen lähetettyihin, teknisiin asioihin ja ohjeistuksen tulkintaan liittyviin kysymyksiin yleisellä tasolla, emme tarjoa kohdekohtaista rakennesuunnittelua.

Tutustu alla olevan palstan antiin, josko sieltä jo löytyisi vastaus. Vastauksia askarruttaviin kysymyksiin kannattaa hakea myös palvelumme Haku-toiminnolla.

Alle on listattu kysymysten aiheet (uusin aina ensimmäisenä), nimeä klikkaamalla pääset suoraan ko. kysymykseen ja vastaukseen.

CLT-elementti P2-luokan rakennuksessa

Liimapuulattia nousee

Kysymys liittyen julkisivuverhoukseen

Ohjeistus puupaneelien liikuntasaumoista

Kysymys OSB puukuitulevystä

Ulkoverhous

TLC-puuelementtirakenteiden sähkösuunnitteluohjeet?

Paloturvallinen puutalo -julkaisu

Vanerin leikkauslujuus

EC sovelluslaskelmat: NR-ristikkoyläpohjan jäykistyslaskentaesimerkki

Kysymys yläpohjan levyjäykistyksestä

P2-paloluokan puukerrostalon välipohja

Seinän osastoivuuden mitoitusohjelma

Kantavien suurelementtien perusliittymä

Liimapuuharjapalkkien halkeamat

Puukerrostaloja tärinäalueille?

Lautalattia vesikiertoisen lattialämmityksen päälle?

Liimapuupilarin liitokset

Puulattiapalkit Suomessa?

Jäykistävä sisäkattopaneeli?

Suoran liimapuupalkin mitoitus

CLT Mallintaminen?

Runko PES 2.0 osa 12 liittymädetaljit

Palkkivälipohjan värähtelymitoitusohjelma

Liimaruuvi

Kysymys liittyen paloturvallinen puutalo -ohjeeseen, suojaverhous

Pilariliitos

4 krs puukerrostalo ilman sprinklausta?

Kysymys lattialämmityksestä

EI 30 seinä vanerista

Kuinka hyvin puupaneeli hengittää?

Paritalon terassin seinäke EI15

NR-yläpohjan jäykistyksen mitoitusohjelma: VIRHE!

Puu hoitolaitoksen sisäseinissä

Levyjäykisteen mitoitusohjelma – kaksi levyä

Teollisuushallin R60 yläpohja

Ristikoiden s-nurjahduksen laskenta

Luhtitalo rakenneratkaisu

OSB-levy sähkölämmitteisessä rossilattiassa

Yläpohja rakennetyyppi 203

Puurima-alakaton paloluokka?

Allergiaystävällinen tenttitila

Puusäleikkö tuulensuojalevy

Laikukas katto

Tilaelementtien työselostusmalli

CLT-rakenteen diffuusio

Vanhanaikaisia pilaripalkkijärjestelmiä – onko olemassa suunnitteluohjeita?

Autotallin sisäverhous

Metsäwoodin levyt palomitoitusohjelmassa?

Akustolevyä jäykistämiseen?

Puukuitulevyt lisälämmöneristeenä

Viruma

U-arvolaskuri

Kantavan seinän palomitoitusohjelma

Palokatkoprofiili

Puuinfon levyjäykistyksen mitoitusohjelma 1.2.

Tuulipukin vaakataipuma

Levyjäykistys 9 mm vaneri

CLT-massiiviseinä

Palosuojatut ristikot

P2 -paloluokan räystäs

Vanerin lämmönjohtavuus

Rossipohjan rungon puulaji?

Leijona-tuulensuoja palomitoitusohjelmassa

Puuinfon mitoitusohjelmista

Palkiston ohjelmalla voidaan laskea ainoastaan palotilanteen kantavuus ei osastointia?

Vaneri ja palonkesto-ominaisuudet

UTS-paneeli vaakaan?

Materiaali ulkoleikkivälineisiin?

Varastohallin väliseinän rakenne

Terassin valokate

Onko rakenne mahdollinen?

Hirsiseinän ulkovuoraus

Öljykarkaistu kuitulevy

Julkisivuvaneri

CLT-käyttöluokat

Hirsiseinän U-arvo?

Puumuuri veteen

Vanhan väliseinän osastoivuuden mitoitus

Paljonko hyvään sisäilman kosteuskäyttäytymiseen tarvitaan puumassaa talon sisäpinnoille?

Hengittävä rossipohja hirsitaloon

Suositeltavia jännevälejä luonnosvaiheeseen?

NR-ristikkoyläpohjan hiiltymämitoitus

Palomitoitusohjelma ei toimi 15 mm palokipsilevyillä

Vanerin säänkestävyys kylmässä rakennuksessa

Pilari-palkki-liitos

Vanerin käyttö märkätiloissa

Parketin pohjalevy

Kestääkö OSB?

Lautalattian asennus

Puuritilän mitoitus paloluokan mukaan

CLT – E-luku – hirsi?

50 x 50 K/K 600 koolaus kattoon

Vinorima

Lämpimän ja puolilämpimän tilan välinen seinä

Puukuitulevyn akustiset ominaisuudet

Autokatoksen osastointi

Osastointi-P3-paloluokassa

Pergolan teko-ohje

Mikä vaneri?

MDF – kosteuseläminen -TUTKITTUA TIETOA?

Vanerin höyrynsulkuominaisuus

Väliseinän levyjäykistys

Laskureista

Nurkka-alueen laskeminen

Varaston hyllymateriaali

OSB-levyn kosteuseläminen

Parven rakentaminen

Puujulkisivurimoitus

Jääkiekkokaukalon materiaali

Väliseinien päällystäminen

Kosteudenkestävän vanerin paksuudet

Tammen hiiltymisnopeus

Pilarikengät

Julkisivulaudan kiinnikkeet

Hirsitalon lattialaudat

Vanerin vahvuus ja laatu?

Levyjäykistysohjelma, kaksi levyä kapasiteetit

Saunan smyygi, liimapuulauta?

OSB-levy väliaikaiseen saunaan?

Puuvaraston kuormitukset?

Umpitammea vai havupuusisuksilla tammipintaa ikkunan- ja ovenpieliin?

Lastulevyä ulkorakennukseen?

Palomuuriseinän suunnittelu

Hirren ja lattialaatan liitos

Yläpohjan kannatus

Alaohjauspuun kosteus

Liikuntasalin sisäverhousvanerit

Pyöreä liimapuu

Yläpohjan osastointi

Vanerin hiiltymisnopeus

Palonkestävyys, osastoiva seinä

Palkkien koon muuttaminen palomitoitusohjelmassa?

Halltexin kantavuus ja lastulevyn ominaispaino?

Mikä on U-arvo?

Liimatankoliitos

Kiinnike ikkunakarmin kiinnitykseen?

Palo-osastointiasetus 1990?

Saunan paneelin kiinnitys?

Kiinnikkeet rautavihtrilli?

Ääneneristysasioita puutalossa

Vanerin käsittely ulkoseinässä

Mikä on uimahallin ja kylpylän saunan laudepuuksi paras ja toiseksi paras?

Levyjäykisteen mitoitusohjelmasta kysymys

Yhdyskäytävän yläpohjarakenne

Värähtelymitoitusohjelma

Vesivaneri

Musta puujulkisivu

Paloristikko R30

Vanerin käyttö vesieristehuovan alla

Paloeristys puupientalossa

U-arvolaskuri, rintamamiestalon materiaalit

Puujulkisivun palokatko

Rimalomalauta

Levymitoitusohjelmasta

Saunan lauteet

Kosteuden kestävä lastulevy

Puuverhouksen kiinnitys

Lattian rakentaminen

Puun kosteus

Vanhan hirsirakennuksen saneeraus

Alaohjauspuun ohjeistus

Vanerilla jäykistäminen

Puuinfon U-arvolaskurit

Puutalon eristäminen

EC 5 Sovelluslaskelmat Hallirakennus

Puinen suojaverhous (vesikatto)

Kantavan seinän palomitoitus – laskeeko oikein?

Hirsirakennuksen palonkesto

Mahapalkin mitoitus

Julkisivuverhouslautojen halkeamat

Kysymys sahatavaran lujuusarvoista, Lyhennetty suunnitteluohje taulukko 3.3

Pohjoismaisen havupuun tekniset ominaisuudet

Käsittelemätön puujulkisivu kerrostalossa

U-arvolaskurin dokumentaatio

Lastulevy märkätiloissa ja luokitus

Filmivanerista vuotava parveke

P2-luokan rakennuksen yläpohjan PU-eristeen suojaverhous 1

P2-luokan rakennuksen yläpohjan PU-eristeen suojaverhous 2

Tarvitseeko yläpohjan olla REI 60 myös tuuletusvälistä konehuoneen suuntaan?

Rakolautaverhous

Yläpohjan palonkestovaatimus

Palomitoitus

Pientalon tolpat

RunkoPES-elementtien kiinnitys

Julkisivumateriaalit

Löytyykö 1990 vuoden ohjeistusta ilmaraosta!! tai vanhempaa!!

Liimapuupalkin korkeus

Katto

T-poikkileikkaus

E-lukulaskuri

LVL-levy

Lattialaudan mitat

U-arvolaskuri

Liitinväli

U-arvo

Paneelin kiinnitys

Rakenneliittymät, avoin puurakennejärjestelmä

Jäykistävä väliseinä

Lastulevyn asennus

OSB-levy 1

OSB-levy 2

OSB-levy 3

OSB-levy 4

Vanerin mitoittaminen

Puutavaran säilytys työmaalla

EI60 paloseinä

Mökin lankkulattia

Palomitoitus?

Kertopuu, ruuvin ulosvetolujuus

Verhouksen laatu

Vanerin ääneneristysarvo väliseinässä

Kova puukuitulevy

Lattian värähtelytarkastelun ylitysprosentit

Ilmanvaihtokysymys

Lyhennetty suunnitteluohje (3.painos) / sahatavaran leikkauslujuus (sivu 17)

Massiivilattia kesämökkiin saaristoon

Puukerrostalon palokatkot

Eurokoodi-oppikirja?

Hirsiseinän ääneneristävyys

Rakennetyyppi hallirakennukseen

CLT-elementti P2-luokan rakennuksessa

Löytyykö valmista ohjelmaa massiivipuueristetyn CLT-seinän palomitoitukseen? Tai onko valmiita palomitoituksia olemassa?

Vastaus: Puuinfolla ei ole ko ohjelmaa. CLT:lle ei ole kansallista mitoitusmenetelmää vaan se joudutaan mitoittamaan valmistajakohtaisin menetelmin. Kannattaa siis olla suoraan valmistajiin yhteydessä.

Liimapuulattia nousee

Meillä on 2005 rakennettu hirsitalo. Jossa on 3 makuuhuoneessa ja olohuoneessa 21mm liimapuulattia(muistaakseni upofloor 200mm leveä ja 1800mm pitkistä paloista. Kukin pala on vielä liimattu useasta soirosta. Nyt on huomattu että keskeltä olohuoneen lattiaa on lattia hieman noussut. lattia painuu kun siihen astuu päälle. eli ns elää. Muualla emme ole huomannut moista. Talossa on betonilattia n. 12 cm päksu laatta jossa vesikiertoinen lattialämmitys. onko kyseessä normaali ilmiö vai pitääkö olla huolissaan?

Vastaus: Suosittelen mittamaan aluksi lattian kosteuden. Mainitsemasi kohoaminen voi olla merkki kosteuden aiheuttamasta puun turpoamisesta, mikä käytännössä voi johtaa kuvaamaasi lattian keskiosan nousuun, jos lattia ei  pääse turpoamaan sivuille.

Jos lattiassa on havaittavissa kosteuden nousua, sille voi olla useita syitä. Välttämättä siihen ei tarvita mitään vikaa vaan kyse voi olla normaalista sisäilman kosteuden lisääntymisestä kuivan talven jälkeen, mikä aiheuttaa lattian puun turpoamista. Jos puu ei tällöin pääse reunoiltaan elämään se aiheuttaa keskiosaan nousua. Tarkista siis myös lautalattia reunat, etteivät ne kosketa ympäröiviin rakenteisiin.

Jos lattiassa on selvästi havaittavaa kosteutta, kannattaa tarkistaa ettei lattialämmityksessä ole vuotoja (paine katoaa). Katso myös lattialämmityksen jakotukit, ettei niiden venttiileissä ole havaittavissa vuotoja. Hiljalleen vuotava venttiili voi aiheuttaa kosteuden leviämistä laajalle betonissa, jos jakotukkeja ei ole suojattu vesitiiviillä kaapeilla.

Kannattaa kiinnittää huomiota myös lattian pesutapaan, ettei sitä pestä liian märällä mopilla/rätillä.

Kysymys liittyen julkisivuverhoukseen

Kaipaisin mahdollisia vinkkejä vuonna 2018 valmistuneen puurakenteisen paritalomme julkisivua vaivaaviin ongelmiin liittyen.

Julkisivu on laudoitettu pystyrimalaudoituksena. Laudoitus on pisimillään noin 6,5m talon päädyissä ja jatkosten välissä ei ole listoitusta tai pellitystä. Julkisivussa ei ole peiterimoja tai lomalaudoitusta. Lauta on profiililtaan hienosahattu UYS 23×95. Laudat on kiinnitetty kiinnityslautoihin yhdellä naulalla. Koolaus on piirustusten mukaan 22×100. Laudat on havaintojeni mukaan asennettu sydänpuoli ulospäin ja lustonsuunta on pääsääntöisesti alaspäin.

Julkisivulaudoitus on lähtenyt pahasti korkkaamaan. Ensimmäiset havainnot asiasta tehtiin jo huhtikuussa 2019. Pontit irvistävät ja satoja lautoja on haljennut niiden päistä tai naulauskohdista. Ohessa liitetiedostossa hieman kuvia ongelmista.

Mitä mahdollisia virheitä mielestänne verhouksen osalta on tehty? Miten ja milloin verhous tulisi korjata?

Vastaus: Lähettämäsi aineiston perusteella voi esittää seuraavat huomiot:

Ulkoverhoustyyppi ei ole piirustuksissa mainittu pystyripavuori vaan ulkoverhous on tehty muotoon höylätystä ulkoverhouslaudasta. On vaikea arvata syytä vaihdokseen. Voi olla, että pystyripavuori on koettu liian työlääksi ja haluttu vaihtaa nopeammin asennetaan verhoukseen.  Tai sitten rimat saumojen päälle on jäänyt jostain syystä asentamatta.

Pääongelma vaikuttaisi olevan ulkoverhouksen kiinnitys. Se tulisi tehdä kahdella naulalla ja lisäksi naulakiinnityksessä kiinnityspuun suositellaan olevan kaksikertaa niin paksu kuin itse ulkoverhouslaudan, jotta naula tarttuu riittävästi. Kuvista ei käy ilmi lautojen kiinnityskoolauksen väli. Se tulisi olla riittävän tiheämaalaus vaikuttaa kuvien perusteella ohuelta. Tarkista, onko ulkoverhous maalattu kolme kertaa, joista viimeinen viimeistelymaalaus työmaalla.

Tarkista myös onko seinän alareunassa lautojen päät viistetty ja maalattu.

Mahdollisia korjaustoimia voivat olla esimerkiksi:
Lautojen kiinnityksen vahvistaminen ruuvikiinnityksen avulla, julkisivun maalaus riittävän vahvalla maalikerroksella ja puuttuvien peiterimojen asennus, jolloin seinään tulee pystyripavuoden tuntu.

Mikäli laudoituksen alusrakenne on liian harva tai heiveröinen, tai ruuvikiinnitys johtaa lautojen halkeiluun eikä siten onnistu, ulkoverhous jouduttaneen purkamaan ja asentamaan uudelleen.

Edellä mainittu on tarkoitettu taustatiedoksi asiaan, sillä Puuinfo ei voi olla yksittäisissä tapauksissa lausunnonantajana. Suosittelen keskustelemaan asiasta ja korjaustoimista talojen tekijän/valmistajan kanssa. Samoin suosittelen keskustelemaan asiasta ja mm. vastuukysymyksistä tarvittaessa kuluttaja-asiamiehen kanssa.

Puuinfon ohje pitkäikäiseen julkisivuun löytyy tästä.

Ohjeistus puupaneelien liikuntasaumoista

Onko puuinfolla olemassa ohjeistusta julkisivuissa käytettävien puupaneelien liikuntasaumoista? Esim. jos puupaneeleilla  verhoiltu (vaakaverhoilu) rakennus on 40 m pitkä pitäisikö laittaa johonkin liikuntasauma (pystysauma), jotta kosteuden ja lämpötilavaihtelut eivät aiheuttaisi liian isoja pakkovoimia/muodonmuutoksia?

Vastaus: Puun kosteuseläminen on eri suunnissa erilaista. Poikittaissuunnassa puu elää vuosiluston suunnasta riippuen maksimissaan 3 – 8 %, pituussuunnassa maksimissaan vain 0,3 – 0,4 %. Huomaa, että tämä muutos tapahtuu silloin kun puun kuivaa maksimi märästä maksimi kuivaksi. Käytännössä ulkoverhouslaudat on kuivattuja ennen maalausta joten niiden kosteus on hyvin lähellä lopullista tasapainokosteutta. Tällöin eläminen on hyvin vähäistä.

Puujulkisivuihin ei yleensä tarvitse tehdä liikuntasaumoja, koska eläminen tapahtuu lautojen saumoissa. Lautoja harvoin asennetaan 40 metrin pituisina, joten myös pituussuunnassa lautoihin tulee saumoja. Suurimman hankaluuden kosteuseläminen voi aiheuttaa, ellei lautoja maalata lopulliseen sävyyn ennen asennusta. Tällöin laudat kuivuessaan voivat paljastaa pontista erivärisen maalin.

Mikäli kosteuselämisen hallintaan liittyy epävarmuuksia, yksi keino on ilmastoida ulkoverhouslaudat lopullista käyttöä vastaavissa olosuhteissa ennen asennusta. Tällöin puu asettuu lähelle lopullista tasapainokosteuttaan ja eläminen on mahdollisimman vähäistä.

Puun kosteuselämisestä löytyy lisää tietoa sivultamme Puu-ulkoverhouksesta löytyy tekninen tiedote

Kysymys OSB puukuitelevystä

Olen uusimassa konesaumattua peltikattoa, ja peltikattomies ehdotti seuraavaa rakennetta:

  • vanhat kattokannattajat ja sisätilaa rajaava vinon pinnan vanha purueriste jätetään (hyväkuntoisia, muuten kylmä ullakko)
  • vanha aluslaudoitus jätetään (hyväkuntoisia)
  • vanhan aluslaudoituksen päälle pontattu 18 mm OSB puukuitulevy
  • tämän päälle UB 700 kangasaluskate
  • tämän päälle uusi konesaumattu peltikate
  • alipaineventiilit

Kysymykseni on varmistaa, soveltuuko OSB puukuitulevy tähän rakenteeseen?

Vastaus: OSB (Oriented Strand Board) eli ns. suurlastulevy on ominaisuuksiltaan vanerin kaltainen levy. Olettaisin, että samalla tavoin kuin vanereita, OSB-levyjä valmistetaan eri tarkoituksiin. Soveltuvuus kyseiseen käyttöön riippuu siis levytyypistä.

Levyä ei valmisteta Suomessa, joten meillä Puuinfossa ei valitettavasti ole levytyyppejä koskevaa tuotetietoa. Levyä tuodaan Suomeen, joten suosittelen kysymään asiaa maahantuojilta tai jälleenmyyjiltä.

Ulkoverhous

Suunnittelimme 2-3 kerroksisen pienen asuinkerrostalon toteutettavaksi siten että julkisivut olisivat paneelia. Julkisivujen kaikki pinnat olisivat jonkinlaista valkoista paneelia, ehkä UYL 145×23.

Onko teillä tietoa voiko tuollaisen rakentaa ottaen huomioon lainsäädännön ja määräykset. Ja jos ei saa, poistuuko ongelma sillä että 1.kerroksen paneeli käsitellään palonestomaalauksella ?

Vastaus: Enintään 28 metriä korkeassa asuinrakennuksessa ulkoverhous voi olla luokkaa B-s2, d0, ja erityisehdoin luokkaa D-s2,d0. Erityisehdot löytyvät paloasetuksen taulukosta 8. Palosuojamaalatulla puulla voidaan päästä luokkaan B-s2, d0. Tavanomainen ulkoverhouslauta täyttää luokan D-s2,d0.

TLC-puuelementtirakenteiden sähkösuunnitteluohjeet?

Löytyykö teiltä erillistä sähkösuunnitteluohjetta, kuten  betonielementtien sähkönvarauksien sähkösuunnittelusta? Löydän vain muutaman rivin pituisen ohjeistuksen liittyen sähköön:

Sähkö Sähköjärjestelmät eivät poikkea puurakentamisessa muusta rakentamisesta. Lämpö- ja vesijohtoputkien tapaan sähköjohtojen vaakavedot huoneistoissa voidaan sijoittaa aluslattialevyn päälle suojaputkiin uivan lattian eristekerrokseen tai pintavaluun. Lävistykset tulee tiivistää huolellisesti. Huoneistojen välisissä seinissä vierekkäisten asuntojen sähkörasiat sijoitetaan eri tolppaväleihin.

-Toteutetaanko puuelementtirakennuksissa tyypillisesti kaikki välipohjat, sekä ulko- ja väliseinät puuelementein?
-Työstetäänkö puuelementtien sähkövaraukset sähkön 3D-tietomallista?
-Käytetäänkö sähköpieliä (ovien vieressä olevia pystykouruja, joihin valokytkimet ym. huoneen sähkötekniikkaan liittyvää) tai muita erityisrakenteita?

Vastaus: Meillä ei valitettavasti ole sähkösuunnitteluohjetta.

Puuelementtirakennuksia on monen tyyppisiä. Esivalmistusaste, rakennejärjestelmä ja tuotantotapa ovat hankekohtaisesti päätettäviä asioita, joten en oikein pysty ottamaan kantaa ensimmäiseen kysymykseen. Esimerkiksi hirsirunkoisissa tai massiivipuulevyistä koottavissa rakennuksissa on usein  keveitä rankarakenteisia välipohjia ja -seiniä, jotka tosin voivat olla myös elementoituja. Suosittelen tutustumaan erilaisiin puurakennejärjestelmiin osoitteessa www.epuu.fi kohdassa ”3. Tutustu runkojärjestelmiin”

Puurankarakenteisissa seinissä rasiat kiinnitetään runkotolppiin ja/tai rasioita varten tolppaväleihin asennettuun apurunkoon. Mikäli seinärungot esivalmistetaan elementeiksi, niihin asennetaan johdotusta varten putket. Paikalla rakennettaessa suojaputkia ei aina haluta käyttää.

Massiivipuulevyelementeissä (ja hirsirakenteissa) rasioita varten jyrsitään kolot, jonka pohjaan rasia kiinnitetään, ja johtoja varten jyrsitään ura tai porataan reikä (etenkin hirsi).

Työstöjen geometriatieto tulee määrittää jyrsinkonetta varten. Se voidaan ottaa sähkön 3D-mallista mutta asia tulee sopia projektissa. Kätevintä on koota kaikki geometriatieto yhteen tietomalliin, jonka pohjalta työstökone ohjelmoidaan. Suosittelen, että lopullisen 3D-mallin/elementtikaaviot työstettävistä elementeistä tekee rakennesuunnittelija.

Huomaa, että osastoivissa rakenteissa palonleviäminen rasioiden tai sähköjohtojen lävistysten kautta tulee estää. Tätä varten on olemassa erillisiä palosuojattuja sähkörasioita ja johtojen läpivientikappaleita. Puurakennuksissa voidaan käyttää sähköpieliä samalla tavoin kuin muissakin rakennuksissa. Runkomateriaalin valinta ei vaikuta niiden käyttöön. Suosittelen harkitsemaan langatonta ohjausta. Se vähentää tarvittavan johdotuksen määrää radikaalisti ja lisää tilojen joustavuutta, koska ohjaus on aina uudelleen ohjelmoitavissa.

Paloturvallinen puutalo -julkaisu

Kysymys koskien julkaisua Paloturvallinen puutalo. Sivun 43 alaosassa on kaksi kuvaa, kuvat 26 ja 27. Meille on tullut vastaan tapaus, jossa kuvan 27 mukaisessa kattoelementin tuuletusontelossa on vaadittu samaa paloluokkaa (REI60) kuin katon alapuolisessa tilassa on vaatimuksena, eli osastointi koskee myös yläpuolista paloa. Pitääkö paikkaansa että yläpohjassa osastointi on tehtävä molemmin puolista paloa vastaan, vaikka kyseessä on tuuletusontelo eikä ullakkotila?

Vastaus: Ontelon kohdalla voidaan menetellä kahdella erilaisella tavalla.

  • jos ontelo osastoidaan alapuolisesta tilasta, tulee ontelopalo tutkia
  • jos onteloa ei osastoida alapuolisesta tilasta, ei ontelopaloa tarvitse tutkia, mutta ontelossa tulee olla B-s1, d0-luokan pinnat

ALLA PERUSTELUJA YLLÄ OLEVAAN

Yläpohjan onteloa ei välttämättä tarvitse osastoida alapuolisesta tilasta. Tällöin ontelossa tulee olla B-s1, d0-luokan pinnat.

Kun yläpohjan ontelo osastoidaan alapuolisesta tilasta, voi ontelon pinnat olla D-s2, d2.

Kun on osastoiva rakennusosa, voi palo olla osastoivan rakennusosan kummalla puolella tahansa.

Perustelumuistion sivulla 25 esitetään seuraavia vaatimuksia:

Perustelumuistion sivulla 23 esitetään seuraavia vaatimuksia:

Vanerin leikkauslujuus

Kun vaneria käytetään runkoa jäykistävänä rakenteena, niin mitä oheisista lujuusarvoista silloin poikkileikkaukselle käytetään?

Ominaislujuus Keskimääräinen liukumoduuli paksuus Paneelileikkaus Tasoleikkaus Paneelileikkaus Tasoleikkaus

Vastaus: Tästä linkistä voi ladata levyjäykisteen mitoitusohjelman.

Alla oleva ote on oheisessa linkissä olevasta levyjäykisteen mitoitusohjelmasta. Poikkileikkaukselle käytetään erilaisia lujuusarvoja riippuen siitä, mitä asiaa levystä tarkastellaan.

EC sovelluslaskelmat: NR-ristikkoyläpohjan jäykistyslaskentaesimerkki

Minkä suuruinen voima tulee jäykistediagonaalille, jos tukireaktio on T:n suuruinen? Jaetaanko T puristus -ja vetosauvan kesken puoliksi?

Vastaus:

Kysymykseenne ei ole suoraa vastausta, vaan se riippuu siitä, millainen tuosta kokonaisuudesta suunnitellaan.

Huomioitavia asioita on siis ainakin seuraavat:

  • onko puristussauva sellainen, että se pysyy ottamaan puristusta
  • miten voima välittyy jäykisteille
  • miten paljon voimasta jäykistyy millekin jäykisteen osalle
  • syntyykö suljettu voimasysteemi, jossa kaikki sauvat toimivat samanaikaisesti
  • millaiset liitokset
  • jne.

Kysymys yläpohjan levyjäykistyksestä

Olen yläpohjan levyjäykistyksen paarrevoimia pohtinut, kun kantavana rakenteena on suora palkki ja tuuli suunta kuvan mukaisesti:

Palkkien suunta on siis d:n suunta. Tuulen vaikuttaessa pituussuunnassa, niin silloinhan reunimmaiset palkit toimivat tässä myös paarteina ja vastaavanlaista ongelmaa ei ole.

Vastaus: OK

En löytänyt palkkirakenteisesta yläpohjasta esimerkkiä tällaisesta tilanteesta. Mikä olisi tähän tilanteeseen ns. fiksu ratkaisu, jolla paarrevoimat voi hoitaa? Tässä muutama oma mietintä, joissa kaikissa omat huonot puolensa: -Oletin, että paarteet pitää saada kannattajan väliin jonnekin. Jos ei, niin silloin yläohjauspuuta voinee käyttää paarrevoimien hoitamiseen? En löytänyt asiasta kuitenkaan varmuutta.

Vastaus: Levyjäykiste on ilmeisesti palkiston päällä eikä alapinnassa? Jos levyjäykiste on palkiston päällä on käytännössä vaikeaa siirtää paarrevoima yläohjauspuulle, koska paarrevoima on eri korossa kuin yläohjauspuu. Tarvittaisiin palkkien korkuisia palikoita palkkien väliin, joka sen siirtäisi ja niihin tulee taas momenttia ja ne tukkivat yläpohjan tuuletuksen.

Jos kattopalkit ovat esim. Kerto-S 45×300 k900, niin n. 900mm tiukat sovitekapulat palkkien väliin voisi toimia. Puristuspuolella tämä varmaan onnistuisi, mutta vetopaarteen liitosta on voiman suuruuden vuoksi hankala (ja työläs) saada ratkaistua. Kapuloiden päätyyn ei voi käsittääkseni edes liitintä asentaa, sillä syysuunnan liitintä ei katsota voimia välittäviksi.

Vastaus: Tämä on vaikea myös.

Järeämpi otsalauta voisi periaatteessa toimia. Käsittääkseni paarteen voi asentaa ulkoseinän ulkopuolelle. Vetopuolella jatkoksen voisi toteuttaa 1-leikkeisenä liitoksena. Muuten siis OK, mutta ei tällaista varmaan kyllä missään käytetä.

Vastaus: Otsalautaa voi käyttää, jos levytys saadaan siihen kiinni. Jatkos on haaste, lähinnä ulkonäöllisesti, jos on avoräystäs.
Voisiko paarteen loveta Kerto-palkkien yläpintaan?  Vai heikentääkö räystäskannattimen, jos se on muotoiltu Kerto-palkista (lovi vetopuolella).

P2-paloluokan puukerrostalon välipohja

Minulla on työpöydällä P2-paloluokan puukerrostalo, jonka välipohjan rakennetyyppiä pohdiskelen. Katsoin tuolla ePuu-sivulla paloasiat ja siellä oli sisäpuolen suojaverhouksessa lattiapinnat k230 A2-s1, d0, lattiapinnoite pintaluokan mukaan. Eli tarkoittaako tämä tosiaan, että lattiapinnoitteenkin pitäisi olla A-luokan tarvikkeista vai tulkitsenko tämän aivan väärin? Yleensä näissä on kuitenkin ollut laminaattia, parkettia tms. Märkätiloissa tämä toki täyttynee. Mitenkäs nyt jos ei tehdä plaanovalulla kelluvaa rakennetta, pitääkö lattiassa olla kipsilevyä sen verran, että k230 vaatimus täyttyy? Jos levyt on lattiassa, päteekö samat suojaverhousajat kuin katossakin vai voidaanko suojaverhousvaatimus saavuttaa vähemmällä levytyksellä, koska kyse lattiasta eikä katosta? Tästä ei netin syövereistä oikein löydy tietoa. Kaikki esimerkitkin vain käsittelevät välipohjan alapuolista paloa. Jos lattia tulee vasoilla, niiden pitää kestää 60min palon kantavana. Pitääkö vasat suojata koko 60 minuutin ajan (ei varmaan jos onnistuu saada ne kestämään ja sivuiltaan suojattua)? Jos ei yläpuolinen palo on eri asia kuin alapuolinen palo? Huomioidaanko se jotenkin?

Vastaus:

HUONEISTO: P2-paloluokan yli 2-kerroksisessa puukerrostalossa huoneiston sisäpuolisissa pinnoissa (lattia, seinät, katto) tulee olla K230, A2-s1, d0-luokan suojaverhous. Seinissä ja katoissa pintaluokka on A2-s1, d0 suojaverhouksen alueella. Niillä alueilla, joissa ei ole suojaverhousta, saa pintaluokka olla D-s2, d2 (suojaverhousta on riisuttu niillä prosenttisäännöillä).

Huoneiston lattiassa ei ole pintaluokkavaatimusta, joten suojaverhouksen päälle voi laittaa mitä vaan pinnoitetta. Lattiassa suojaverhouksen päälle voi laittaa pinnoitteen, koska asetuksen taulukossa 7 viittaus 4) koskee asunnoissa vain seiniä ja kattoja.

ULOSKÄYTÄVÄ: P2-paloluokan yli 2-kerroksisessa puukerrostalossa uloskäytävän sisäpuolisissa pinnoissa (lattia, seinät, katto) tulee olla K210, A2-s1, d0-luokan suojaverhous. Seinissä ja katoissa pintaluokka on A2-s1, d0.

Uloskäytävän lattiassa on pintaluokka DFL-s1, joten suojaverhouksen päälle voi laittaa esim. puupinnoitteen. Lattiassa suojaverhouksen päälle voi laittaa pinnoitteen, koska asetuksen taulukossa 7 viittaus 4) ei koske uloskäytävässä lattiaa eikä seiniä eikä kattoa.

ePuussa ”lattia pintaluokan mukaan” tarkoittaa tilan lattian pintaluokkaa (asetuksen taulukko 7).

LATTIAN YLÄPUOLINEN PALO: Jos ei ole plaanovalua tms, niin täytyy laittaa kipsilevyä tai jotain muuta A2-s1, d0-luokan tuotetta, jolla lattian suojaverhous tehdään. Yleensä ääniteknisessä mielessä täytyy myös laittaa jotain massaa lattian päälle. Siitä ei ole mitään ohjetta missään, että voisiko lattian yläpuolisessa palossa saada jotain lievennyksiä palomitoitukseen tai suojaverhoukseen, vaikka alaspäin suuntautuva palo on lievempi tapaus kuin ylöspäin. Periaatteessa pitäisi laittaa se sama K230, A2-s1, d0-luokan suojaverhous lattian päälle. Välipohjan palomitoituksesta RIL 205-2-2019 sanoo, että ”Välipohjat mitoitetaan alapuolista paloa vastaan” (RIL 205-2-2019 sivu 34 kohta 4.3.1). Tästä lattian yläpuolisesta palomitoituksesta on monenlaisia tulkintoja eli se on hyvin epäselvä asia valitettavasti.

Seinän osastoivuuden mitoitusohjelma

Onko ohjelmaan mahdollista saada lisättyä uusia tuotteita ? Tuomme maahan xx-merkkisiä levyjä, joita käytetään puurakenteiden ja kattojen suojaukseen.

Vastaus: Valitettavasti tuohon ohjelmaan ei voi lisätä tuotteita, koska ohjelma perustuu ohjeessa RIL 205-2-2019 esitettyihin taulukoihin. Taulukoissa olevat arvot taas perustuvat rakenteiden polttokokeista saatuun tietoon.

Kantavien suurelementtien perusliittymä

Huomasin kuin meni näitä RunkoPES 2.0 detaljit läpi, sopivan näköinen kiinnike (kuvassa) seinän alareunassa. Löytyykö tietoa minkälainen kiinnike tämä voisi olla.?

Vastaus:

Kyseinen liitososa voisi olla alla olevan kaltainen. Ongelmana on vaan se, että tuota ei valmista kukaan. Tuo on laitettu RunkoPES-materiaaliin ideaksi.

Voisit kysyä www.konepuristin.com, että valmistaisivatko he tuollaista.

Liimapuuharjapalkkien halkeamat

Kyseessä on 15m pitkät liimapuuharjapalkit, 800/1140 k5700.

Palkkeihin on jälkeenpäin tehty harjalle 640mm pitkä ja 400mm korkea reikä. Lisäksi olemme laskelmilla selvittäneet, että tukipinnat ovat liian pienet.

Palkkeihin on talvella tullut halkeamia ja palkit ovat taipuneet yli sallitun rajan, laskelmiemme mukaan palkkien käyttöasteet ovat myös osittain yli 100%.

Halkeamia on nähtävissä reiän reunoissa ja tuella.

Ehdotuksemme korjaustoimenpiteeksi on seuraava: Tuille asennettaan palkin alle U-teräksen muotoiset vahvistuspalkit levittämään tukipintaa, palkki ulottuisi n. 1m tuen reunasta ulospäin.

Teräspalkeista on tarkoitus tehdä niin jäykät, että niillä saataisiin lyhennettyä palkkien jänneväliä n. 1m molemmista päistä, laskelmiemme mukaan käyttöasteet saataisiin tällöin alle 100%.

Palkkien alapintaa tunkattaisiin ylöspäin ja halkeamakohdat vahvistettaisiin vaneroimalla.

Onko tarpeellista tehdä vaneroinnin työmaaliimaus polyuretaanipohjaisella rakenteelliseen käyttöön hyväksytyllä liimalla, vai riittäisikö kiinnitys vain ruuvauksella.

Riittääkö vanerivahvistus, vai olisiko halkeamille tehtävä injektointi epoksiliimalla, ennen vanereiden asennusta.

Olisiko jotakin muuta tapaa, jolla palkkeja voisi vahvistaa.

Asiakas ei halua tiloihin ylimääräisiä tukia, joten vahvistaminen lisäpilareille ei tule kyseeseen.

Vastaus: Alla joitakin kommentteja:

Tukipinta Tiedän tapauksen, jossa tehtiin pilarin kylkeen erilliset teräskonsolit, jossa U-profiilin ja liimapuupalkin alapinnan väli täytettiin lisäksi muistaakseni juotosvalulla. Siinä tosin oli betonipilarit, joten konsolin aiheuttama momentti pilariin ei ollut varmaan haaste.

Halkeamat tuen lähellä Kyseiset halkeamat ovat vaarallisia leikkauskestävyyden näkökulmasta. Riippuu tietysti kuinka syviä halkeamat ovat ja heikentävätkö ne palkin leikkauskestävyyttä. Mikäli korjaustarve on, niin kyseiset halkeamat kannattaisi varmaan korjata injektoimalla. Voisitte kysyä tästä lisää alla olevasta yrityksestä (Liimakon), joka on vahvistanut myös liimapuupalkkeja injektoimalla. Varmaan muitakin yrityksiä löytyy. Liimatut vanerit palkin kylkiin on tietysti toinen korjausmenetelmä, mutta tulee varmaan aika isoja pinta-aloja vaneroitavaksi, koska vaakasuuntaiset halkeamat ovat melko pitkiä.

Halkeamat harjalla Harjapalkeissa poikittainen veto harja-alueella on aina haasteena ja nyt tuossa on vielä reikä, joka pahentaa asiaa. Harja-alue kannattaisi vahvistaa vanereilla, jotka liimataan palkin kylkiin. Tällöin myös reiän ympärys saadaan vahvistettua. Vanerit tulee liimata. Pelkkää ruuvausta ei voida käyttää, koska puikkoliitos vaatii pienen siirtymän ennen kuin se toimii. Ruuveilla tehdään vain puristus liimaukselle.

Liitteenä olevassa VTT:n ohjeessa on tietoa vaneroinnista ja liimoista. Liitteenä myös SILKO-ohje, jossa injektointiasiaa. Lisäksi DIN-normissa on ohjeita vanerivahvistuksen mitoitukseen.

Muuta Voisitte kysyä myös Versowoodilta, onko heillä jotakin muita ehdotuksia korjausmenetelmiksi.

Puukerrostaloja tärinäalueille?

Onko puukerrostaloja mahdollista/järkevää rakentaa tärinäalueelle?

Vastaus: Tärinäalueella (liikenteen aiheuttama) rakennuksen jäykistäminen ei poikkea normaalista. Mikäli rakennus on maanjäristysalueella, tulee rungon jäykistäminen ja rungon voimaliitokset suunnitella maanjäristyksestä aiheutuville vaakavoimille. Maanjäristysalueilla käytetään puurunkoja, koska puurungosta voidaan suunnitella tähän tarkoitukseen soveltuva ”joustava” runko.

Tärinäalueella (liikenteen aiheuttama) puurungon suunnittelussa menetellään, kuten muussakin rakentamisessa. Rakennus voidaan eristää maapohjasta, jolloin tärinän siirtyminen rakennuksen runkoon estetään tai tärinäeristys suunnitellaan rakennuksen runkoon. Puurungon tapauksessa tulee kuitenkin erityisesti tarkkailla välipohjien ominaistaajuutta. Ominaistaajuuden tulee olla pois tärinän taajuusalueelta, jotta välipohjat eivät lähde värähtelemään runkoon siirtyvän tärinän vaikutuksesta.

Lautalattia vesikiertoisen lattialämmityksen päälle?

Meillä on alkamassa v. 2004 rakennetun talon remontti ja haaveena olisi lautalattia. Talossa on jo aiemmin asennettuna vesikiertoinen lattialämmitys ja mielipiteitä puulattian soveltuvuudesta lattialämmityksen kanssa tuntuu olevan monia. Mikäli tämä voisi onnistua niin saisiko teiltä näkemystä siihen kuinka asennus olisi hyvä toteuttaa?

Vastaus: Talossanne on ilmeisesti betonilaatta, jossa on vesikiertoinen lattialämmitys ja haluaisitte betonilaatan päälle lautalattian? Lautalattia soveltuu lattialämmityksen yhteyteen, kun lattialauta ja lattialämmitys ovat oikeanlaisia ja lattia oikein toteutettu.

Lattialämmityksen yhteydessä lattialaudalla tulee olla seuraavat ominaisuudet:

Laudan rakenteen tulee olla alla olevan kaltainen 3-kerrosrakenne, jotta laudan kosteuseläminen sen poikittaissuunnassa on minimoitu. Kyseinen lattialauta voidaan asentaa myös ”uivaksi” lattiapinnoitteeksi esim. betonilaatan päälle (kuten parketti).

Lauta ei saa olla liian paksu, koska puu on lämpöä eristävä materiaali. Liian paksu lautalattia hidastaa lämmön siirtymistä lattialämmitysrakenteesta huoneeseen. 19…22 mm paksuja lautalattioita ja parkettilattioita on asennettu betonilaatan päälle, jossa vesikiertoinen lattialämmitys ja tällaiset lattiat ovat toimineet käytännössä.

Lattialämmitysrakenteella tulee olla seuraavat ominaisuudet:

Lautalattian yhteydessä lattialämmityksen tulee olla ns. matalan käyttölämpötilan järjestelmä (lämpötila ei saa ylittää + 24 °C, vesikiertoiset lattialämmitykset ovat yleensä tällaisia).

Lattialämmityksen tehon tulee olla riittävä, jotta se pystyy lämmittämään huonetta lautalattian (eristävä materiaali) läpi.

Betonilaatan päällä oleva lautalattia lämpenee tasaisesti, koska betonilaatta on kauttaaltaan lämmin.

Puurunkoisen lattian yhteydessä lautalattian alle tulee asentaa ns. lämmönluovutuslevyt (alumiinilevy), jotta lämpö jakautuu lattiassa tasaisesti.

Teidän kannattaa ensin etsiä sopiva 3-kerrosrakenteinen lattialauta ja tiedustella valmistajalta laudan soveltuvuutta lattialämmityksen yhteyteen. Kun lauta on selvillä, tulee tarkasta nykyisen lattialämmityksen teho ym. tekninen toimivuus yleisesti ja lautalattian yhteydessä. Tässä asiassa teitä auttaa LVI-suunnittelija. Kannattaa tehdä myös lämpötilamittauksia lattiaan ennen uuden lattiapinnoitteen asentamista, jotta näkee lämpeneekö lattia tasaisesti ja sellaiseen lämpötilaan, johon sen kuuluu lämmetä. LVI-asiantuntijoilla on tällaisia pintalämpömittareita.

Liimapuupilarin liitokset

Olisi pari kysymystä liittyen liimapuupilareiden liitoksiin. Kohde on koulurakennus ja kyseessä on pääsisäänkäynnin katos, jonka runko tehdään liimapuusta.

Pilareiden alapäässä on nivelliitos. Liitoksen pitäisi kuitenkin toimia asennuksen aikana jäykkänä, koska pilaria ei erikseen tueta asennuksen ajaksi. Onko ainoa liitosvaihtoehto tällöin alla oleva pilarikenkäliitos vai onko olemassa jotain kevyempiä liitoksia tapaukseen? Palovaatimus on katoksen pilareilla R30 tai jopa R60 (asia vielä auki), joten palosuojaus pitäisi myös huomioida ja sen takia piiloon jäävät liitokset parempia. Samoin kosteuden nousu peruspilarista täytyy katkaista. Tähän siis tarvitsisi toimivimman liitoksen.

Toinen kysymys koskee pilarin 190×495 yläpään liitosta keskituella. Päälle tulee liimapuupalkki 190×585 poikittain, jolloin tukipinta on 190×190 mm2. Tukipinta ei riitä vaan palkin pitäisi tulla tuelle vähintään 300 mm. Onko tähän toimivin ratkaisu teräslevy pilarin päälle, jolloin saadaan tukipintaa lisättyä (vähintään 50 mm puolelleen) ja samalla palkin ja pilarin nivelliitos hoidettua? Palkin alapinnassa kulkee palolevytys, jolla on hoidettu katoksen yläosan ja palkin palosuojaus, joten nyt myös liitos jäisi levytyksen taakse suojaan. Palkki kulkee vinossa pilarin päältä.

Vastaus: Jäykkä puupilarin alapään liitos on haasteellinen. Teollisuudella näyttää olevan käytössä pääsääntöisesti tuo kyseinen liimaruuveihin perustuva järeä liitos. Toki kannattaa tiedustella, onko esim. Versowoodilla jotakin muuta tarjota. Liimaruuviliitoksessa tulee muistaa, että se ei toimi palossa, koska liima sulaa. Liitteenä on teollisuuden kanssa laaditun HalliPES:in voimaliitos osio. Teräslevy on yksi tapa levittää tukipintaa. Toinen käytetty tapa on tuo HalliPES:issä esitetty liimattu teräsosa (liitteen sivu 13).

Puulattiapalkit Suomessa?

Minulla olisi tekninen kysymys Suomessa käytetyistä puulaittioista ja niiden rekenteista. Osaisitteko sanoa mikä on puulattiarakentessa suhde kiinteän puupalkin ja I-puupalkkin välillä, eli englanniksi ”what is the ratio of solid wood joist to engineered wood joist (I-joist) used in wood flooring construction in Finland”.

Kysyisin myös käytetäänkö Suomessa palkkien välissä tukipaloja, jotka vähentää lattian joustavuutta ja tärinää kuten esim. ohessa olevassa kuvassa?

Vastaus: Liitteissä on esimerkkilaskelmat välipohjista Suomen määräysten mukaisesti. Esimerkkiin on otettu yksi I-palkkityyppi. Eri valmistajilla on erilaisia I-palkkeja, joten niiden jäykkyys riippuu myös käytettävästä I-palkista.

Esimerkkilaskelmissa näkyy seuraavat:
– puupalkilla (48×248 k400 + yksi jäykistelinja) saa jännevälin 3,9 m
– I-palkilla (42×250 k400 + yksi jäykistelinja) saa jännevälin 3,3 m
– I-palkkivälipohjan jännevälin suuntainen jäykkyys suhteessa puupalkkivälipohjaan on tässä esimerkissä 0,58

Suomessa käytetään palkkien väleissä tarvittaessa jäykisteitä. Käytettävät jäykistetyypit ovat liitteessä. Kyseinen välipohjan värähtelymitoitusohjelma löytyy tästä linkistä (ilmaiseksi).

Jäykistävä sisäkattopaneeli?

Toimin pääsuunnittelijana ja vastaavana mestarina omakotitalossa, jonka on toimittanut ruotsalainen talopakettitoimitaja. Talon jäykistyssuunnitelmat olivat puutteelliset ja suunnittelin jäykistyksen uudestaan, lisäsin jäykistäviä seiniä ja kipsilevytyksen sisäkattoon. Talopakettitoimittaja hyväksyi tekemäni kuvat, kuten myös rakennusvalvonta.

Rakennuttajan ja talopakettitoimittajan tekemän sopimuksen mukaan sisäverhouksena on paneli ja nyt talotoimittajan mielestä tämä paneli (13mm) on riittävä sisäkaton jäykistykseen. Eli eivät haluakaan toimittaa levyjä enää sisäkattoon. En nyt alkuunkaan ajatellut hyväksyä tätä vaan saavat mielestäni toimittaa kipsilevyt ja edetä alkuperäisten suunnitelmien mukaan. Kiinnostuksesta haluaisin kuitenkin tietää tunteeko meidän normit tällaisen jäykistystavan? Eli onko laskennalisesti mahdollista Eurokoodin (tai Rakmk) mukaan osoittaa sisäverhouspanelille riittävää lujuutta? Kiinnikemäärä olisi jo aikamoinen 1.6mm dyckertnaulalla.

Vastaus: Eurokoodin mukainen jäykistävä levykenttä voidaan tehdä vain rakennuslevyistä. Lautoja voidaan käyttää jäykisteenä, kun ne asennetaan vinoon (vinolaudoitus). Laudoista ei siis voi tehdä rakennuslevyä vastaavaa jäykistettä. Tämä johtuu liitteessä esitetyistä asioista. Esimerkiksi CLT-levyssä laudat muodostavat jäykän levyn, koska päällekkäiset lautakerrokset on liimattu toisiinsa vääntöjäykällä liimaliitoksella, joka estää lautojen saumoissa tapahtuvan liukuman.

Suoran liimapuupalkin mitoitus

Löysin netistä hyvän ohjelman liimapalkkien mitoitukseen. Tapauksena suoran liimapalkin mitoitus. Kohteessa tulisi vanhan rakennuksen kattotuolien alle ylimpään kolmioon ns. kurkihirsi. Jänneväli on 4300 mm ja kattotuolien jako 800 mm. Palkki olisi 115×225 ja pystypalkit  155x155Palkille voisi laskea tasaisen kuorman lumikuorman mukaan 43,3 kN. Mitä merkitään ohjelmassa palkkijaoksi kun palkkeja on vain yksi? Ja mitä pitäisi merkitä kohtaan pysyvä kuorma tässä tapauksessa?

Minulla on käytössä taulukkolaskentaohjelma Open office. Pitäisi toimia kuin Exel ja ohjelman saa aukikin, mutta herjaa välillä suojatuista soluista.

Vastaus: Palkkijako on palkin kuormitusleveys eli kuinka leveältä alueelta palkki kerää kuormaa. Kun kuormat annetaan [kN/m2] ja ne kerrotaan palkin kuormitusleveydellä [m] saadaan palkin kuormitus [kN/m]. Palkin kuormitukseen vaikuttaa myös sekundäärin jatkuvuus. Tärkeää on tarkastella kohtaa ”Mitoituskuorma”, että siinä on palkin kuormitus oikein (varmuuskertoimilla kerrottuna) eli pysyvä kuorma (sis. palkin omapaino) + muuttuva kuorma. Pysyvä kuorma tarkoittaa rakenteen omapainoa (esim. kattorakenne). Ohjelma laskee palkin omapainon automaattisesti.

CLT Mallintaminen?

Onko clt elementtirakenteisesta rakennuksesta olemassa mallinnusohjetta ja/tai malliesimerkkejä esim. Ifc muodossa? Onko alalla vakiintuneita käytäntöjä tai komponentteja teklaan vai palveleeko joku muu ohjelma paremmin clt tekniikkaa?

Vastaus: Mallinnusohjeita / malliesimerkkejä ei ole olemassa. Ei myöskään vakiintuneita käytäntöjä eikä komponentteja. Tekla näyttäisi olevan yleisesti käytössä CLT-kohteiden mallintamisessa, mutta ohjelmassa ei ole sisällä mitään CLT-komponentteja. Näin ollen suunnittelutoimistot ovat itse tehneet ohjelmaan tarvittavat komponentit.

Eurokoodi 5 lyhennetty suunnitteluohje

Asiakkaalla oli vaatimuksena että ruuvien tulee olla ETA hyväksyttyjä ja niiden tulee soveltua Eurokoodi 5 suunniteltuihin kantaviin rakenteisiin.

Tämä vaatimus pohjautuu ilmeisesti lyhennettyyn suunnitteluohjeeseen, johon tutustuttuani ymmärrän tämän asiakkaan vaatimuksen. Onko mahdollista selventää kohdan 3.6 Metalliliittimet sisältöä koskien standardia EN 14592 niin, että tässä standardissa puurakenteissa käytettävillä puikkoliittimillä tarkoitetaan nauloja, hakasia, ruuveja, tappivaarnoja sekä muttereilla kiinnitettäviä pultteja. Nyt kappale 3.6 saattaa johtaa sellaista lukijaa harhaan, joka ei ole perehtynyt standardin EN 14592 sisältöön.

Vastaus: Lyhennetty suunnitteluohje on lyhennelmä ohjeesta RIL 205-1-2017. Kohdan 3.6 teksti on sellaisenaan myös ohjeessa RIL 205-1-2017, joten emme valitettavasti voi muokata sitä. Kyseinen teksti ei suoraan vaadi ETA-lausuntoa ruuveille. Asiakas saattaa vaatia ruuveilta ETA-lausuntoa sen takia, että ETA:ssa on kyseiselle ruuville mitoituskaavat, joilla saadaan tavallisesti paremmat lujuusarvot kuin eurokoodin yleisillä kaavoilla. Tämän takia ruuveja mitoitetaan yleensä ruuvivalmistajien omilla ohjeilla.

Runko PES 2.0 osa 12 liittymädetaljit

Runko PES 2.0 osa 12 liittymädetaljit käytetään runsaasti EPDM-kumia. Onko kumin tyyppiä tai sen ominaisuuksia määritelty tarkemmin tai kenen ja miten tällainen määrittely tulisi tehdä? Onko olemassa liittymädetaljeihin suunniteltuja valmiita EPDM-tuotteita, joilla olisi tarvittavat tyotehyväksynnät? Sylodynille löytyy laskentaohjelmat mutta se ei käsittääkseni ole EPDM:ää.

Vastaus: Esimerkiksi liitteessä on yhden valmistajan EPDM-kumitiivisteitä (sivut 19…22), joita käytetään rakennuksen rungossa. EPDM-kumin tyyppi ja ominaisuudet löytyvät siis aina valmistajalta.

Palkkivälipohjan värähtelymitoitusohjelma

Kun värähtelymitoitusohjelmassa valitsee pintalaatan kansilevyn päälle, niin huomioiko ohjelma sen niin että valu toimii liittorakenteena levyn kanssa?

Kun käytössä on OSB levy, niin siihen ei taida saada valua tarttumaan kiinni, eli valusta pitää tehdä kelluva rakenne. Mietin että tuleeko värähtelymitoitus oikein jos lasken sen käyttäen tuota pintalaattaa ja toteutus tehdään kelluvana rakenteena? Laskettava rakenne on siis: KP-palkki + OSB levy + Valu (kipsi, plaano tai betoni).

Jos välipohjan laskee elementtirakenteisena niin ohjelma ei huomioi enää poikittaistukia laskennassa. Miksi ei, jos valmis välipohja on kuitenkin vastaava kuin paikalla rakennettu?

Vastaus: Pintalaatta (betoni-, kipsi-, plaanovalu) on tässä ohjelmassa aina ”kelluva laatta” (suoraan kiinni levyssä tai esim. askeläänieristeen päällä). Tässä ohjelmassa pintalaatan jäykkyys summataan puurakenteen jäykkyyteen. Pintalaatta ei toimi liittorakenteena puurakenteen kanssa. Sen sijaan kansirakennelevy (puulevy) toimii tässä ohjelmassa tarvittaessa liittorakenteena palkiston kanssa. Elementtirakenteisessa pintalaatalla varustetussa välipohjassa poikittaisjäykisteitä ei huomioida, koska valettu pintalaatta yltää tuelta tuelle, mutta poikittaisjäykiste katkeaa elementin saumassa (ks. liite).

Liimaruuvi

Olen suunnitellut liimapuun liitosta perustuksiin liimaruuveilla. Vaikuttaa kuitenkin siltä että näitä ruuveja on vaikea löytää. Onko teillä tietoa mistä niitä voisi saada.

Vastaus: Kyseiset ”liimaruuvit” ovat ruuveja, jotka liimataan asennuksen yhteydessä.  Liimaus edellyttää laadunvalvontaa ja sen voivat tehdä liimapuurakenteiden valmistajat, joilla on siihen tarvittava hyväksyntä. Tällaisia ovat esim. Versowood Vierumäellä ja Late-Rakenteet Turussa. Heille tämä on normaalia toimintaa, joten suosittelemme olemaan heihin yhteydessä.

Kysymys liittyen paloturvallinen puutalo -ohjeeseen, suojaverhous

Yritin löytää paloturvallinen puutalo -ohjeesta ohjetta suojaverhouksen toteuttamiseen tilanteessa, jossa suojaverhouksena toimiva kipsilevy haluttaisiin asennettavaksi CLT:n pintaan asennettujen koolausten päälle. Eli voiko (tässä tapauksessa YP-levy) CLT:n päälle tehdä ensin koolauksen ja asentaa suojaverhouksena toimivan palokipsilevyn (GFL18) sen päälle? Paloturvallinen puutalo -ohjeen sivulla 38 on kuva, jossa kerrotaan suojaverhouksen sijaitsevan ”tavallisesti” tilaa rajoittavissa pinnoissa. Olisiko tietoa, mitkä muut vaihtoehdot tulevat kysymykseen suojaverhouksen tekemiseksi? Voiko se olla jopa alaslasketussa katossa, tms.?

Vastaus: Suojaverhouksen voi asentaa CLT-levyn päälle koolauksen avulla. Asennustavassa ja saumatyypissä tulee noudattaa valmistajan ohjeita, jotta tuotteelle testattu suojaverhousluokka täyttyy.

Periaatteessa suojaverhouksen voi tehdä alaslaskettuun kattoon. Käytännössä alaslaskettuun kattoon tulee usein paljon lävistyksiä, joten siksi suojaverhous suositellaan tehtäväksi osastoa rajaavaan pintaan ja alakatto sen alapuolelle erillisenä rakennuosana. Lävistykset edellyttäisivät niiden varustamista palokatkoin.  Suojaverhous kannattaa tehdä aina osastoa rajaaviin (esim. EI60) pintoihin, jolloin vältetään suojaverhouksen epäjatkuvuuskohdat.

Pilariliitos

HalliPES 1.0, Osa 14: Voimaliitokset, jossa tuo ensimmäinen liitos, missä käytetty liimaruuveja, kuvan tunnus DAM 001. Onko tuollaista teräsosaa kellään valmistajalla valmisosana?

Vastaus: Kuvassa esitetty osa ei ole kenenkään valmistajan vakiotuote vaan tapauskohtaisesti valmistettava.

4 krs puukerrostalo ilman sprinklausta?

Meidän alueelle on suunnitteilla YM:n asetuksen 848/2017 taulukkomitoituksesta poikkeava 4 krs. puukerrostalo. Ilmeisesti olisi tarkoitus toiminnallisen palomitoituksen kautta osoittaa sammutuslaitteiston tarpeettomuus. Onko teillä tiedossa, että tämänkaltaisia hankkeita olisi muualla Suomessa vireillä tai kenties jo tehty? Miten tämänkaltaisessa hankkeessa ohjeistaisi hankkeeseen ryhtyviä turvalliseen toteutukseen?

Vastaus: Meillä ei ole tiedossa, että Suomeen olisi rakennettu neljäkerroksista puurakenteista asuinkerrostaloa ilman automaattista sammutusjärjestelmää.

Muissa maissa kuten Ruotsissa ja Saksassa tällaisten talojen tekeminen on mahdollista, joskaan määräykset eivät ole suoraan vertailukelpoisia, koska paloturvallisuuskonseptit ovat hyvin erilaisia. Esimerkiksi Saksassa poistumistiet tulee rakentaa A-luokan materiaaleista ja palon leviäminen huoneistosta julkisivuun tulee estää.

Myös Suomessa edellisen palomääräysuudistuksen yhteydessä selvitettiin vaihtoehtoa, että puukerrostalon voisi tehdä ilman automaattista sammutusjärjestelmää silloin, kun rakenteet palosuojataan täyteen minuuttiluokkaan. Silloin se muistaakseni kaatui vakuutusyhtiöiden vastustukseen.

Tuo ohjeistuskysymys on haastavampi. Määräykset sallivat tapauskohtaisen toiminnallisen palomitoituksen (P0-paloluokka), jonka mukaan riittävän paloturvalisuuden saavuttamiseksi voidaan selvittää myös taulukkomitoitukselle vaihtoehtoisia tapoja. Mikäli tällä menettelyllä halutaan osoittaa, että riittävä paloturvallisuus on saavutettavissa myös ilman automaattista sammutusjärjestelmää, kannattaisi ennakkoon sopia ainakin:

• mikä on käytettävä laskentamenetelmä ja miten sen kelpoisuus osoitetaan?
• mitkä ovat laskentaperusteet  ja –arvot?
• mitkä ovat tulosten hyväksyttävyyskriteerit?

Nuo hyväksyttävyyskriteerit tai ainakin niiden vertailuluvun saanee käyttämällä samaa laskentamenetelmää ja arvoja alueen vastaaviin muihin kerrostaloihin. Myös kannattaa varmistua siitä, että laskennan tekevällä palokonsultilla on riittävä osaaminen ja kokemus, vaikkei asetus varsinaista pätevyyttä edellytäkään.

Viime kädessä hyväksymisestä päättää aina paikallinen viranomainen lupamenettelyn yhteydessä. Lisäksi neuvomme myös vakuutusasian neuvottelemisesta ennakkoon.

Kysymys lattialämmityksestä

Sunnittelen hirsirakenteista innovaatiokeskusta. Olen tarkastellut hyviä liittymädetaljejanne, mutta olen huomannut, että lattialämmitys hoidetaan puukerrostaloissakin upotuksena pintavaluun. Kysymykseni on: voiko lattialämmitystä tehdä täysin puurakenteiseen välipohjaratkaisuun?

Vastaus: Kyllä voi. On olemassa lattialevyä, jossa on urat lämmitysputkelle. Sen kanssa käytetään lämmönsiirtolevyä, jolloin putkissa kulkeva lämpö voidaan johtaa lattiaan tasaisesti.

EI 30 seinä vanerista

Saadaanko EI30 seinärakenne tehtyä näin:12 mm vaneri, 100 mm selluvillaa, puurunko, 12 mm vaneri

Vastaus: Meillä ei valitettavasti ole tietoa selluvillan palonkesto-ominaosuuksista niin, että olisimme voineet laittaa sen mukaan Puuinfon seinän osastoivuuden laskuriin Seinän osastoivuuden mitoitus Esteenä on, että nykyiset standardit eivät tunne biopohjaisia eristeitä osastoivien rakenteiden osana. Tutkijoiden (Norman Werther, TU-München) mukaan ne olisivat tulossa seuraavaan  1995-1-2 päivitykseen. Linkistä löytyvällä laskurilla voit kokeilla erilaisia variaatioita seinarakenteeksi.

Kuinka hyvin puupaneeli hengittää?

Vastaus: Hengittävällä rakenteella tarkoitetaan sellaista rakennuksen ulkovaipan rakennetta, joka sallii ilman sisältämien kaasujen osapaineiden tasoittumisen diffuusiona rakenteen läpi, ks Hengittävä rakenne . Pelkkä puupaneeli ei tee rakenteesta hengittävää vaan kyse on kokonaisuudesta. Se, kuinka tehokkaasti puupaneeli voi estää rakenteen hengittävyyttä, riippuu monesta seikasta paneloinnin toteutuksessa (raot, ilman kiertävyys, pintakäsittelyt jne.).

Mikäli puun hengittävyydellä tässä tarkoitetaan puun kykyä tasata huoneilman kosteuden vaihteluita, tietomme siitä löytyvät täältä.

Paritalon terassin seinäke EI15

Olen suunnitellut paritalon terassin lasitusta. Nyt molempien asuntojen terassi on katettu valokatteella. Terassien välillä on tällä hetkellä molemmin puolin puupaneeliverhottu seinäke. Seinäkkeen runko on 48×98 k600 ilman täytettä. Paneelina ilmeisesti UTV 23×145 mm. Asiaa selvitettyäni voisi olla mahdollista, että tämä seinärakenne jo täyttää EI15 osastointi vaatimuksen, pitääkö paikkaansa? Teidän sivuilta löysin ”Seinän osastoivuuden mitoitus” -ohjelman ja sen mukaan rakenne oli mahdollinen. Tähän asti minulla on ollut käsitys, että seinäkkeeseen pitäisi lisätä molemmin puolin esim. 12 mm Luja levy. Mutta tämän rakenteen toteuttaminen jo olemassa rakenteeseen olisi haastavaa terassien tasoerosta johtuen. Rakennusvalvonnan vaatimus seinäkkeelle on EI15.

Vastaus: Pitää paikkansa. Laskurimme perusteella kuvaamasi seinärakenne täyttää EI 15 luokkavaatimuksen, kun rakenteessa ei ole lävistyksiä (esim. pistorasioita) ja paneelin materiaalin tiheys on > 400kg/m3. Huomaa, että paneelin paksuus lasketaan sen sauman ohuimmalta kohdalta. Emme voi ottaa kantaa koko rakenteen toimivuuteen, koska sen vaatimuksen täyttyvyyteen vaikuttavat myös mm. rakenteen liittymät ympäröiviin rakenteisiin. Tämä kannattaa käydä läpi yhdessä rakennusvalvojan kanssa.

NR-yläpohjan jäykistyksen mitoitusohjelma: VIRHE!

Yritin laskea NR-ristikoita pihavarastoon jossa ristikon jänneväli (L) on vain 3000 mm. Ohjelma antaa kuitenkin virheen ”VIRHE! Liian lyhyt”. Onko mahdollista saada versio laskentaohjelmasta joka antaa laskea pieniäkin jännevälejä?

Vastaus: Kyseinen ohjelma ei ole tarkoitettu naulalevyristikoiden mitoittamiseen vaan naulalevyristikkorakenteisen yläpohjan kokonaisjäykistyksen mitoitukseen. Muuta versiota ohjelmasta meillä ei ole tarjolla.

Puu hoitolaitoksen sisäseinissä

Kyse on puun käyttämisestä hoitotilassa. On ehdotettu rima mikä on n 4mm paksuinen. Saako sellaista jne.?

Vastaus: Hoitolaitoksen sisäseinissä pintaluokka vaatimus on P1 ja P2 paloluokassa B-s1, d0. Huomaa kuitenkin paloturvallisuutta koskevan asetuksen taulukon 7 alaviite 4. Sen mukaan P2 –paloluokassa pintaluokkavaatimus määräytyy suojaverhouksen tarvikeluokkavaatimuksen mukaan. Yli 2 krs p2-paloluokan rakennuksessa verhouksen tulee siis olla A2-s1, d0 luokkaa. P3-paloluokassa pinnan tulee D-s2, d2 luokkaa.

4mm paksulla puulla ei päästä em. D-s2, d2-luokkaan. Palosuojakäsittelyn avulla puupinta voidaan saada parhaimmillaan B-s1, d0-luokkaan, mutta tässä kannattaa olla tarkka, että pintakäsiteltyä tuotetta käytetään testaustavan mukaisesti. Meillä ei ole tiedossa miten rimaseinillä olisi mahdollista päästä ko. luokkaan, koska B-luokkaan käsitelty puupinta ei täytä ritilämuodossa ko. luokkaa eikä edes D-luokkaa.

Palomääräysten taulukoiden mukaan puun käyttö voi siis olla hankalaa. Niiden mukaan puupintojen aikaansaamiseksi kyseeseen voisi mahdollisesti tulla palamattomalle alustalle liimatut ohuen puuviilut? On olemassa tuotteita joissa kipsilevyn päälle on liimattu ohut puuviilu. Lisäksi on tuote jossa sama tehdään alumiinin päälle esim www.aluwood.eu .

Toisaalta paloasetus kuitenkin sallii paloturvallisuuden osoittamisen oletettuun palokehitykseen liittyvällä tapauskohtaisella mitoituksella. Tällöin puupintojen aikaansaaminen on mahdollisesti ratkaistavissa. Tähän tarvitaan palokonsultti, joka voi suorittaa ko. tarkastelut.

Levyjäykisteen mitoitusohjelma – kaksi levyä

​Miten ohjelmassa Levyjäykisteen mitoitus versio 1 3.xls asetetaan kaksi levyä laskentaan?

Vastaus: Yhden levyn kestävyys määritetään kohdassa ”Levymitoitus”. Koko rakenteen kestävyys kohdassa ”Rakennemitoitus”, jossa levyjä voi laittaa peräkkäin ja molemmin puolin seinää. Tapausta, jossa levyjä asennetaan kaksi päällekkäin, ei voida laskea kyseisellä ohjelmalla.

Kysymyksiä uusista palomääräyksistä – hotelli

Salliiko 2018 määräykset kantavien puurakenteiden käytön hotellirakennuksessa (esim. puupilarit ja -puupalkit jne..). Kyseessä on lisäkerroksen rakentaminen hotellirakennukseen.

Lisäkerrokseen tulee majoitushuoneita. Nykyinen rakennus on kellari + 2 kerrosta.

Vastaus: Nykyinen rakennus on varmaan P1-paloluokan betonirunkoinen rakennus.

– P1-paloluokassa hotelli tulee tehdä A2-luokan materiaalista eli palamattomasta materiaalista
– P2-paloluokassa hotellin saa tehdä 8 kerroksisena ja 28 m korkeana (sprinklaus pakollinen)
– P1-paloluokan asuinkerrostalon päälle saa tehdä enintään kaksi puurunkoista lisäkerrosta

Kannattaa neuvotella paikallisen paloviranomaisen kanssa, että mikä on heidän kanta asiaan

Liitteessä asetuksen kohdat, joista edelliset löytyvät.

Teollisuushallin R60 yläpohja

Minkälainen on oikeasti R60 palonkestävä puurakenteinen teollisuushallin yläpohja. Kun on liikkeellä erilaisia rakennetyyppejä. Onnistuuko tuo rakenne, että lämpöeristeen ja höyrynsulun alapuolella on vain akustomineraalivilla? Gyprocin käsikirjan mukaan alapuolisena levytyksenä tarvitaan 2x 15 mm kipsilevy.

Vastaus: Ei onnistu pelkällä akustovillalla. Tarvitaan kipsilevytys tms. alapintaan, jotta palo ei pääse elementin sisään. Jos palo pääsee alakaton levytyksen läpi elementin sisään tapahtuu seuraavaa:

– alakaton levyjä ja villaa kantava koolaus hiiltyy ja putoaa hyvin nopeasti
– villat putoavat koolauksen mukana
– villojen putoamisen seurauksena elementin runkopalkit altistuvat palolle myös kyljistään (villa ei enää suojaa palkin kylkeä)
– yleensä kapeana Kerto- tai liimapuupalkkina kahdelta tai kolmelta sivulta hiiltyvä palkki palaa nopeasti kokonaan pois ennen palonkestoajan päättymistä

Eli alapinnassa tarvitaan tuo Gyprocin ohjeen mukainen levytys, jotta palo ei läpäise sitä palonkestoaikana. Lisäksi uusissa palomääräyksissä vaaditaan myös elementin tuuletusontelossa olevan palon tutkiminen. Tämä on sanottu perustelumuistiossa (löytyy YM:n sivuilta).

Ristikoiden s-nurjahduksen laskenta

Kysymys on ristikoiden s-nurjahduksen laskennasta. Kokonaisjäykistyksessä ei ole epäselvää. On vähän askarruttanut tuo ristikon yläpaarteen s-nurjahduksen laskenta. Ristikkovalmistajahan mitoittaa ristikon yläpaarteen tietylle ruodejaolle. Valmistaja sanoi, että he mitoittavat ristikon, että se pysyy ylhäällä nurjahtamatta. Eihän silloin s-nurjahduksen estävää lautaa tarvitse rakennesuunnittelijan mitoittaa?

Vastaus: Ristikkovalmistaja mitoittaa ristikon yläpaarteen tietylle ruodejaolle, mutta ei ota kantaa, että miten ja mihin ruoteisiin yläpaarteen sivuttaistuennasta syntyvät voimat viedään. Se on rakennesuunnittelijan tehtävä. Mikäli pystyt estämään sekä yhteen suuntaan tapahtuvan nurjahduksen että s-nurjahduksen ruoteita käyttämällä (siirtämällä nurjahduksista syntyvät voimat ruoteiden avulla jäykisteille), niin tuota kyseistä lautaa ei tarvita. Epäilen kuitenkin, että s-nurjahduksessa ruoteisiin syntyy niin suuria voimia, että ruoteet ja niiden liitokset eivät kestä.

Luhtitalo rakenneratkaisu

Onko teillä tullut vastaa rakennetta, jossa välipohja on betonirakenteinen kantavine betonisine väliseinineen ja muuten runko puurunkoinen kantavine ulkoseinineen ja ristikkoineen? Kyseessä 2-kerroksinen luhtitalo, jossa asiakas haluaa betoniset väliseinät ja välipohjat, mutta muuten puurunkoisen.

Vastaus: Oheisessa linkissä on tietoa tällaisesta talosta. Kyseinen talo on rakennettu v. 2009 (Kauniainen). Rakennetyyppejä ja detaljeja on tuon sivun oikeassa yläkulmassa. Kyseiset detaljit kävivät myös Helimäki Akustikoilla tutkittavana ja saivat käyttöluvan tuohon taloon, jonka kuvia on yllä olevassa linkissä. Puuelementit asennettiin samaan aikaan betonielementtien kanssa.

OSB-levy sähkölämmitteisessä rossilattiassa

Käykö lattiaksi 18mm OSB-levy ympäripontattuna? Onko viilun suunnalla merkitystä asennettaessa? Onko lattian pintameriaalin valinnassa rajoituksia?

Vastaus: Erikoisrakenteet vaativat aina kohteen rakennesuunnittelijan näkemyksen. OSB-levyssä on erilaiset ominaisuudet eri suunnissa, joten levyn asennussuunnalla koolaukseen nähden on merkitystä. Merkityksellistä lattiarakenteessa on levyn taivutuskestävyydellä ja –jäykkyydellä. Liitteen esimerkistä näette, että levyn taivutuslujuus ja kimmokerroin (bending-arvot) ovat suuruudeltaan aivan erilaisia levyn pääsuunnassa (0°) ja pääsuuntaa vastaan kohtisuorassa suunnassa (90°). OSB-levyjä on myös erilaisiin käyttötarkoituksiin sisä- ja ulkokäyttöön, joten levyn valinnassa kannattaa tutustua valmistajan ohjeisiin.

Yläpohja rakennetyyppi 203

Kohteeseen on tulossa yläpohjaan rakennetyyppi YP203. Työmaa on hankkimassa eristettä. Siellä laitettaisiin mieluiten puhallusvillaa. Onko eristeelle mitään palovaatimuksia?

Vastaus: Ilmeisesti kysymyksessä on liitteen yläpohjatyyppi.

Eristeeltä vaaditaan paloteknisiä ominaisuuksia seuraavissa tapauksissa:

A) Kun eristettä käytetään suojaamaan puurakennetta palotilanteessa (kantavuusmitoitus). Jos puurakenteen palosuojaus on toteutettu levysuojauksella tms. koko palonkestoajalle, niin eristeeltä ei tällöin vaadita palosuojausominaisuuksia, koska puurakenne ei hiilly.

B) Kun eristettä hyödynnetään osastoivassa rakenteessa rakennekerroksena.

C) P2-paloluokassa, kun rakennus on 3…8-kerroksinen asuin- tai työpaikkarakennus ja runko on puuta, tulee käyttää palamattomia eristeitä (ks. RakMk E1 taulukko 6.2.1).

D) P1-paloluokassa, kun rakennus on enintään 2-kerroksinen ja runko on puuta, tulee käyttää palamattomia eristeitä (ks. RakMk E1 taulukko 6.2.1).

Puurima-alakaton paloluokka?

En löytänyt internetistä tietoa ko. asiasta. Löysin Puuinfon julkaisun ”Pintojen ja katteiden paloluokat” mutta siellä ei ollut rimoituksista mitään (paneeleista ym. oli tietoa)?

Vastaus: Puurimarakenteen paloluokka tulee laskea tapauskohtaisesti. Merkityksellistä on palavan puun pinta-ala/m2. Palava pinta-ala saa olla enintään 1,1 m2/m2. Puuriman taustarakenne tulee olla A2-s1, d0. Tämä asia on melko huonosti ohjeistettu palosuunnitteluohjeissa. Uuteen Puuinfon palokirjaan tullaan tekemään tästä asiasta lisää ohjeita. Mutta pääperiaatteena on edelleen tuo 1,1 m2 palavaa puuta/m2.

Allergiaystävällinen tenttitila

Suunnittelen esteetöntä ja allergiaystävällistä sähköistä tenttitilaa. Haluaisin käyttää tilan joillakin seinäpinnoilla puuta. Millainen tuote on paras ajatellen allergisuutta?  Saisiko teiltä ehdotusta lattia- ja seinäpinnaksi sekä käsittelytavasta?

Vastaus: Puupintojen vaikutuksesta sisäilman laatuun ja ihmisten hyvinvointiin liittyvät tietomme löytyvät täältä. Allergiakysymyksiin liittyen meillä ei valitettavasti ole tietoa.

Puusäleikkö tuulensuojalevy

Mistä löytyisi tietoa puusäleikköverhouksesta ja sen taustana olevasta tuulensuojalevystä. Eli kun verhous on säle (pysty eikä tiheä) pääsee tuulensuojalevy kastumaan. Löytyykö tuulensuojatuotetta joka tätä kestäisi. Ettei tarvitse rakentaa “kaksoisjulkisivua”, jonka säleikkö on vain koristeellinen ja alla normaalipuuverhous.

Vastaus: Meillä ei valitettavasti ole ohjetta puusäleikköjulkisivujen tekemisestä. Suosituksemme on, että julkisivuritilöiden ja -säleikköjen alle tehdään aina yhtenäinen julkisivupinta, joka estää veden joutumisen seinärakenteeseen. Puu-ulkoverhouksia käsittelevässä RT-kortissa (Rakennustieto) on jonkin verran ohjeistusta avosaumaisesta puujulkisivusta.

Laikukas katto

Rakennutamme omakotitaloa precut puutavarasta. Rakennustyömalla käydessämme huomiomme kiinnittyi juuri valmistuneisiin kattorakenteisiin. Katon laudoitus vaikuttaa kauttaaltaan kovin laikukkaalta. Puutavara on ollut tontilla kosteudelta suojattuna pari viikkoa ja nyt rakennusvaiheessa sateiden armoilla noin viikon. Puu on käsittääkseni käsittelemätöntä. Kuka osaisi kertoa onko kyseessä harmiton(?) sinistäjäsieni vai home?

Vastaus: Mustat pilkut voivat olla puun pinnalla kasvavaa, ulkoilman tuomaa homesientä, tai puun sisällä elävän sinistäjäsienen kukkaa. Kumpikaan näistä sienistä ei vahingoita puurakennetta. Home ei etene pintaa syvemmälle, eikä sinistäjä syö puuainetta vaan soluonteloista löytyviä irtaimia ravinteita. Home alkaa kasvaa tuoreella puulla ja häviää vähitellen itsestään. Sileillä puupinnoilla sen häviämistä voi jouduttaa pesemällä pinnan. Sinistäjäsieni aiheuttaa puun luonnollisen harmaantumisen. Vanhassa harmaassa puussa sen mustat pilkut eivät enää häiritse. Molempia voi esiintyä puisilla ulkopinnoilla ja esim. räystäiden alla myös valmiissa rakennuksissa, jossa on otolliset lämpö- ja kosteusolot niiden kasvulle. Ulkopinnoilla olevat homeitiöt eivät kulkeudu sisäilmaan, kun korvausilmaa ei oteta rakenteen läpi vaan hallitusti. Rakentamisen yleiset laatuvaatimukset (RunkoRYL) käsittelevät ko. sinistäjäsienten sallittuja määriä vain näkyviin jäävillä puupinnoilla, joissa sinistymää ei sallita. Piiloon jäävissä kiinnitystuissa noudatetaan Sahatavaran lajitteluohjetta, joka mukaan sinistymää sallitaan (VI laatuluokassa) 30 % kappaleen pinta-alasta.

Tilaelementtien työselostusmalli

Onko RunkoPES:n yhteyteen johonkin tehty tilaelementtien työselostusmallia? Tai ylipäätänsä puuelementtien työselostuksesta tehty jotain mallia?

Vastaus: Meillä ei ole yleistä mallityöselostusta, koska markkinoilla käytettävät järjestelmät ovat yrityskohtaisia. Kannattaa kysyä asiaa suoraan valmistajilta.

CLT-rakenteen diffuusio

Suunnittelen puurakentamista ja olisin kysynyt, miten CLT-levyn liimasaumat vaikuttavat höyryn diffuusioon. Toimiiko liimasauma näissä samaan tapaan kuin höyrynsulkumuovi?

Vastaus: CLT -levyä valmistetaan kahdella liimaustavalla. Suurin osa valmistajista tekee levyn syrjäliimaamattomana ts. laudat liimataan vain leveiltä lappeilta kiinni toisiinsa. Tällaisessa levyssä lautojen väliin saa eurooppalaisen teknisen hyväksynnän mukaan jäädä jopa 6 mm rakoja, joten levy ei muodosta höyrytiivistä kalvoa rakenteeseen. Suomessa valmistettavat levyt ovat tällaisia. Ne vaativat erillisen hyöryn- ja ilmansulun, joka voidaan sijoittaa eristeen ja levyn väliin. Stora Enson Itävallassa valmistama levy on syrjäliimattua. Siinä lautakerrokset liimataan ensin levyiksi ts. kiinni syrjästään toisiinsa, ja vasta sen jälkeen levyt liimataan kiinni toisiinsa. Tällainen levy muodostaa höyrytiiviin kalvon. Liiman vaikutus höyrynläpäisevyyteen koskee siis vain jälkimmäistä tapausta. Hyvin usein liimauksessa käytetään PURBOND merkkistä formaldehydivapaata polyuretaaniliimaa, mutta meillä ei ole tarkkaa tietoa kunkin valmistajan käyttämästä liimatyypistä. Meillä ei myöskään ole tietoa liimasauman vaikutuksesta höyrynläpäisevyyteen CLT levyssä. Saamamme hirsirakenteisiin liittyvän tutkimuksen mukaan yksi liimasauma vastaa höyrynläpäisevyydeltään noin 25 mm paksua kerrosta kuusta. Eli liimasauman kosteudenläpäisevyys on sama kuin 25 mm paksun kuusilaudan. Tarkempien tietojen saamiseksi suosittelemme kääntymään levyvalmistajien puoleen.

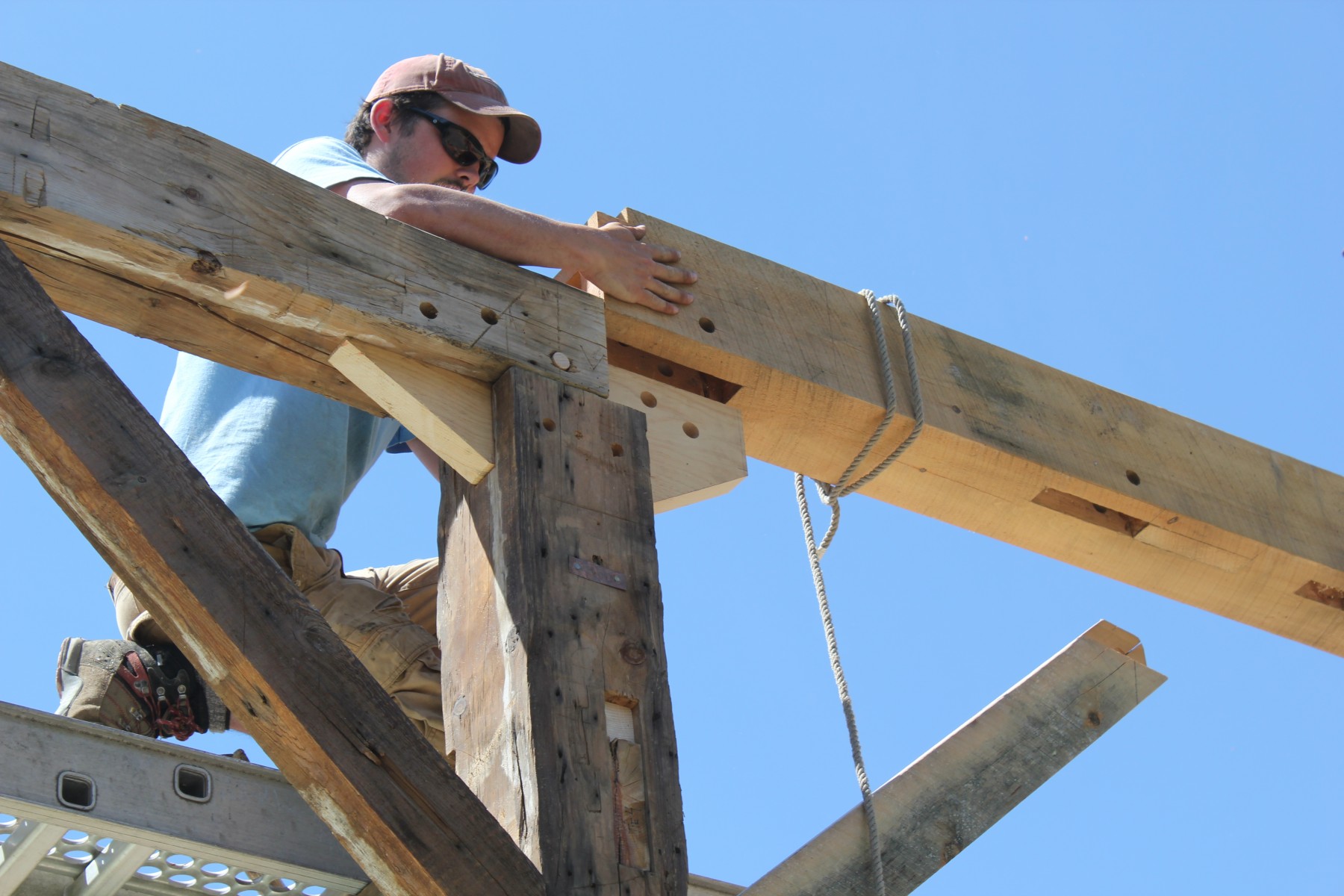

Vanhanaikaisia pilaripalkkijärjestelmiä – onko olemassa suunnitteluohjeita?

Olen viimeaikona innostunut vanhanaikaisesta pilaripalkkirakentamisesta  (esimerkki kuva ). Löytyykö tällaisille liitoksille valmiita mitoitusohjeita? Onko tiedossanne jotain mukavaa lukemista vanhanaikaisesta puurakentamisesta?

Vastaus: Meillä ei valitettavasti ole tiedossa kuvaamiesi rakenteiden mitoitukseen liittyviä mitoitusohjelmia. Aiheeseen liittyvää kirjallisuutta löytynee Pohjois-Amerikasta sekä saksankielisestä Keski-Euroopasta. Tietolähteitä voisivat olla myös Museovirasto sekä Rakennustaito Vuoliainen ry, jonka tehtävä on edistää nykyaikaisen, käsityötaitoisen massiivipuurakentamisen osaamista ja tunnettavuutta, löytyy osoitteesta: https://www.facebook.com/puurakennustaitovuoliainen/

Autotallin sisäverhous

Erillinen autotalii/katos/varasto rakennus, erillään mahdollisesti tulevasta kesäasunnosta. Rakennusten etäisyys tulee olemaan yli 4m. Runkorakenne ulkoa:

-paneeli
-lauta ristiin 22×90
-runkolevy 28mm
-runko 47×145 + mineraalivilla  k600
-höyrysulkumuovi
-rimoitus vaakaan 45×45  k600
-koivuvaneri  12 mm

Riittääkö pintamateriaaliksi vaneri ja mikä on minimipaksuus jos riittää? Olen netistä yrittänyt etsiä ja mielestäni riittää, myös poikani on asiaa katsellu  (muutama vuosi sitten valmistunu rakennuspuolelta  DI). Rakennesuunnittelija, jo iäkäs mutta ikänsä alalla olleena teki rakennekuvat.  Paikallinen rakennusvalvonta oli sitä mieltä, että seiniin pitää laittaa cyprok levy. Varaston ja autotallin väliseinään vesikattoon asti sen kyllä laitan. Eli onko cyprok vaan niin hyvin markkinoitu? Kysymys ei niinkään ole niistä muutamasta satasesta mikä levyihin menee vaan periaatteesta. Koska joka tapauksessa laitan sinne vanerin sen cyprokin päälle.

Vastaus: Rakentamismääräyskokoelman osa E4 kertoo, että erillisessä P3-paloluokan autosuojassa, jonka kerrosala on max 1000 m2,  seinä- ja kattopinnat voivat olla luokkaa D-s2, d2 (ks. liitteen ote, jossa on ympyröity tuo teksti).

Etäisyys toiseen rakennukseen vähintään 4 m, kun autosuojan pinta-ala on enintään 60 m2 (ks. liitteen ote, jossa on ympyröity tuo teksti).

Osastointiohjelmalla voi laskea seinän osastointia eli puulevyillä saa osastoinnin myös varaston ja autotallin välille. Eli välttämättä ei tarvita kipsilevyjä ollenkaan. Kantavan seinän palomitoitusohjelmalla voi laskea tolpan kestävyyttä, jos seinä on kantava. Muutenkin tulee tarkastella, että osastoiva seinä kantaa oman painonsa myös ei-kantavan seinän tapauksessa. Rakennesuunnittelijan kannattaa tarkastella asia kokonaisuudessaan edellä esitettyjen asioiden pohjalta. Pienessä autotallissa pitäisi periaatteessa selvitä ilman kipsilevyjä. Puhuitte koivuvanerista. Pinnoittamattomassa koivuvanerissa on se ongelma, että kylmässä ja kosteassa ulkotilassa sen pintaan tulee erittäin helposti homepilkkuja – tämä vaan huomiona.

Metsäwoodin levyt palomitoitusohjelmassa?

Onko Metsäwoodin levyt Spruce Phoenix ja Spruce FireResist huomioitu palo-ohjelmissa?

Vastaus: Mikäli ymmärretty oikein, niin kyseisissä vanereissa on pinnoite, jolla voidaan täyttää pintojen paloluokka B-s1, d0 tai B-s2, d0. Tämä pinnoite ei vaikuta levyn hiiltymisnopeuteen eurokoodin mukaisissa palomitoitusmenetelmissä. Pinnoitettuja levyjä käsitellään samalla tavalla kuin pinnoittamattomia levyjä, kun puhutaan levyjen käytöstä palosuojaustarkoituksessa. Kyseisillä Puuinfon palomitoitusohjelmilla mitoitetaan palosuojausta ja siinä merkityksellistä on levytuotteen hiiltymisnopeus. Levyn pintaluokka ei vaikuta mitoitukseen. Levyn tiheys sen sijaan vaikuttaa. Tämän takia ohjelmassa ei ole eroteltu puulevyjä tuotemerkeittäin, vaan esimerkiksi vanerilevyn tapauksessa ohjelman levykirjastossa on käsitteet ”havuvaneri” ja ”koivuvaneri”, joille on määritetty tiheyden raja-arvo.

Akustolevyä jäykistämiseen?

Voiko akustolevyä käyttää jäykistämiseen, kyseessä CEWOOD-merkkinen 25mm huokosesta puuvilla/sementtiseoksesta. Puuinfon levyjäykistysohjelmassa on taulukot omille arvoille, eli jos saan G, E ja fv,k arvot, niin levylle saisi jotain arvoja?

Vastaus: Vaikka itse levylle saisi jonkin leikkauskestävyyden, niin sen liitoksille ei ole mitään arvoja. Jos tuon levyn läpi laittaa naulan tai ruuvin, niin liittimen leikkauskestävyyttä on varmaan mahdottomuus selvittää. Puuinfon levyjäykistysohjelmalla ei voi tuota mitoittaa, koska levyn liittimien leikkauskestävyys pitäisi olla myös ohjelmassa. Suosittelemme, ettei kyseistä levyä yritetä käyttää jäykistävänä rakenneosana, koska sitä ei ole sellaiseen tarkoitettu, ks. liite.

Puukuitulevyt lisälämmöneristeenä

Olen suunnittelemassa kesämökkini peruskorjausta. Samalla on tarvetta lisäeristää mökin seinät. Nykyinen seinärakenne on 100 mm pelkkahirsi. Lattiaan ja kattoon tulen asentamaan 200 mm eristeet. Kattoon jopa enemmän. Mökillä tulee olemaan satunnaista talvikäyttöä. Kaivelin tietoa puukuitulevyjen käyttöä lisäeristeenä seinissä. 2×12 tai 1×22 levy voisivat olla mahdolliset vaihtoehdot… mutta voisiko 12+22 vaihtoehtoa käyttää? Seiniin ajatus on asentaa hirsipaneelit. Paneeleita ei ilmeisesti voi kiinnittää suoraan levyihin, jolloin paneelien käyttö edellyttänee tukirimoitusta paneleiden kiinnitystä varten…? Tällöin rimojen mukanaan tuoma ilmarako levyjen ja paneleiden välissä heikentänee hieman sisäpinnan eristävyyttä.

Vastaus: 12 mm + 22 mm levytys on mahdollinen. Paneeleja ei voi kiinnittää suoraan levyihin, vaan tarvitaan erillinen koolaus, johon paneelit kiinnitetään. Koolausrakenteessa ja paneloinnissa täytyy huomioida hirsiseinän mahdollinen painuma. Ilmarako paneelin takana hieman vaikuttaa seinän U-arvoon heikentävästi. Voitte arvioida sen merkitystä U-arvolaskurilla  eli jos on paneeli mukana laskelmassa tai ei ole.

Viruma

Mistä mahtaa löytyä laskukaava palkin virumalle? Viruma on tuolla eurokoodi ohjeessa kyllä mainittu, mutta sitä ei kuinka se lasketaan.

Vastaus: Oheisen liitteen sivun 30 alareunassa on esitetty taipuman kaavat, joilla huomioidaan viruma.

U-arvolaskuri

Miksi seinän ulkopinnan pintavastuksena ohjelma käyttää 0,13 vaikka rakennusmääräyskokoelmaa C4 sivu 16 on taulukko missä sen pitäisi olla 0,04?

Vastaus: Jos ulkopuolen tuuletusrako on ”Hyvin tuulettuva”, niin silloin tuuletusraon vaikutusta ei saa huomioida kokonaislämmönvastukseen, mutta saa käyttää sisäpuolen pintavastusta. Jos ulkopuolella ei ole tuuletusrakoa ollenkaan, niin silloin pintavastus on 0,04. Yllä kerrottu asia lukee RakMK C4 kohdassa 5.2.8 sivulla 17.

Kantavan seinän palomitoitusohjelma

Onko mahdollista saada puutavaran dimensiot ja lujuusluokka käyttäjän määritettäviksi?

Vastaus: Valitettavasti dimensioita ja lujuusluokkaa ei voida laittaa käyttäjän määritettäviksi, koska mitoitus perustuu osaltaan RIL 205-2-2009 taulukoiden arvoihin, joissa on kyseisiä tolppadimensioita.

Palokatkoprofiili

Pitääkö profiilin olla metallia, eli Suomeksi sanottuna, voiko profiili olla puuta?

Vastaus: Palokatkoprofiili voi olla myös puuta, kuten liitteen sivulla 42.

Puuinfon levyjäykistyksen mitoitusohjelma 1.2.

Olen mitoittanut vanerilevyjen kestävyyttä tuulikuormille. Ohjelmassa ”oletuksina” on pitkäaikaisosuus on 20% ja sallittu siirtymä 5 mm (winst). Mihin nämä perustuvat? Pitääkö sallittu siirtymä laittaa levyn mukaan vai voiko 5 mm oletusarvoa käyttää? Normeissa loppusiirtymän raja-arvo on H/300 (wfin), jonka ohjelma laskee myös, mutta ei näytä prosenttiosuutta.

Vastaus: Ohjelmalla voidaan laskea hetkellinen siirtymä sekä lopputilan siirtymä. Lopputilan siirtymässä on mukana viruma. Kun mitoitetaan jäykistävää seinää hetkellisessä aikaluokassa (esim. tuulikuorma) tarkastellaan vain hetkellistä siirtymää. Virumaa ei tapahdu hetkellisessä kuormituksessa. Lopputilan siirtymiä ja leikkausjäykkyyttä käytetään esimerkiksi tapauksessa, jossa levyjäykiste toimii esimerkiksi stabiliteettitukena primäärirakenteelle (ajan kuluessa viruma heikentää stabiliteettituen jäykkyyttä). Tällainen levyjäykiste voi olla esimerkiksi hallirakennuksen kattoelementti, jonka levytystä käytetään pääkannattimen kiepahdustuentaan. Ohjelmassa kuorman pitkäaikaisosuus liittyy siis tuohon viruma-asiaan. Pitkäaikaisosuuden prosenttiosuus saadaan normista, riippuen kuorman tyypistä. Siirtymän raja-arvon määrittää suunnittelija. 5 mm oletuksena on vain jokin luku, jollekin seinäkorkeudelle. Normissa on suosituksia rakennuksen vaakasiirtymälle eli ohjelmaan syötettävä luku on suunnittelijan valinta.

Lisäkysymys: Miksi lopputilan siirtymä ei ole sama kuin hetkellinen siirtymä, kun laitetaan kuorman pitkäaikaisosuudeksi 0%? Vaikka tuota pitkäaikaiskuorman osuutta muuttaa, niin sillä ei näyttäisi olevan vaikutusta lopputilan siirtymään?

Vastaus: Ohjelma laskee siirtymän lopputilassa murtorajatilan kuormasta. Siksi siirtymä on suurempi. Muissa aikaluokissa asiaan vaikuttaa myös se, että lopputilassa liittimen siirtymäkertoimen kaavassa on tekijä 2/3 (RIL 205, sivu 25, kaava 2.1)

Tuulipukin vaakataipuma

Olemme tutkimassa NR-rakenteisia jäykistysristikkoja ja tuulipukkeja, ja ilmeni seuraava kysymys: Tarvitseeko tuulipukin mitoituksessa huomioida murtorajatilassa taipumaraja L/500, vai pelkästään jäykistysristikoissa? RIL 248-2013 mainitaan sivulla 24, että jäykistävän tukirakenteen vaakataipuma saa olla enintään L/500. Jos L/500 pitää toteutua myös pukeissa, niin harjan kohdalla olevissa korkeissa tuulipukeissa se on hankala saada hoidettua (esim. 3000 mm korkea pukki max 6 mm). Pitääkö jotain erityisasioita huomioida kyseisessä tapauksessa?

Vastaus: Ks. Puuinfon mitoitusohjelma ja ote sen ohjeesta. L/500 taipuma muodostuu tuossa ohjelmassa jäykisteen ja pukin (ja mahdollisen alakaton jäykisteen) yhteisestä taipumasta. Tällaiseen päädyimme Ari Kevarinmäen kanssa, kun hän tämän tekemäni ohjelman tarkasti. Se on totta, että tuo eurokoodin ohje on vähän tulkinnanvarainen, että mikä kaikki on jäykistävää tukirakennetta eli kuinka pitkälle asiaa tarkastellaan.

Levyjäykistys 9 mm vaneri

Mitoitusohjelmasta ei löydy arvoja 9 mm havuvanerille (Spruce paksuviiluinen). Onko ko. paksuus tarkoituksella jätetty pois? Voiko tuota paksuutta käyttää levyjäykistystä mitoitettaessa?

Vastaus: Kyseinen levy on jätetty tarkoituksella pois. Kolmesta viilusta koostuva levy kupruilee pelkän kosteuden vaikutuksesta, koska toisessa suunnassa vain yksi viilukerros yrittää pitää levyä suorassa levyn tasoon nähden. Tähän tosin vaikuttaa se, että missä suunnassa levyn pintaviilut ovat kannattimiin nähden.

Kuvassa on tehty kaikki mahdolliset virheet jäykistävän levytyksen suhteen (jatkokset, levyjen asennussuunta, pienistä paloista koostuva levytys jne.) Jos kyseistä levyä haluaa käyttää jäykistyksessä, voidaan sen arvot syöttää ohjelman levykirjastoon harmaalla oleviin soluihin kohtaan havuvaneri.

CLT-massiiviseinä

Puuinfon sivuilla on asiakkaan mukaan jossain otettu kantaa ettei massiivi clt seinä saa hirsiseinän U-arvo huojennusta. Onko tähän pyydetty jotain yleisempää linjausta kun nyt tuntuu olevan vähän rakennusvalvontakohtainen?

Vastaus: Asiakkaanne tarkoittaa varmaan Puuinfon kysymyksiä & vastauksia –palstalla olevaa vastausta aiheeseen. Ei tässä ole muuta linjausta tehty kuin luettu Rakentamismääräyskokoelman osia C3 ja D3 (ks. liite). Määräyksissä puhutaan vain ”hirsiseinästä” yksiselitteisesti. Missään kohdassa ei puhuta ”massiipuuseinästä”. Mikäli asiasta on erilaisia mielipiteitä, niin suosittelen, että asiakkaanne on yhteydessä Ympäristöministeriöön.

Kysyjä jatkaa: Muutamassa rakennusvalvonnassa sitä on nyt tulkittu niin, että tuo hirren määritys kattaa myös clt seinän. Tilanne hieman hankala kun esim. painumatonta hirttä valmistetaan clt levystä ja se saa huojennuksen. Kokonainen clt levy taas kaikkialla ei.

YM vastaa: Nykyisissä D3 määräyksissä huojennus koskee vain hirsirakennetta U-arvon osalta kohtien 2.5.4 ja 2.10.1 mukaisesti sekä E-lukua kohdan 2.1.4 mukaisesti. Sen sijaan valmistelun alla olevassa lähes nollaenergiasäädöshankkeessa uuden rakennuksen energiatehokkuutta koskevassa asetusehdotuksessa, joka oli loka-marraskuussa lausunnolla, ehdotetaan huojennusten koskevan kaikkia massiivipuurakenteita.

Palosuojatut ristikot

Palosuojattujen ristikoiden alapaarteen mitoitus ja alapaarteem palosuojauksen laskenta?

Vastaus: Alapaarteen tehollista poikkileikkausta määritettäessä, poikkileikkausta pienennetään vain niiltä sivuilta, jotka hiiltyvät. Jos alapaarre on suojattu kyljistään esim. kivivillalla, ei vähennystä tehdä kyljistä. Ks. esimerkkilaskelma asiaan liittyen.

P2 -paloluokan räystäs

Mikä on tulkinta hoitolaitoksen paloräystään tarpeelle, kun ulkoverhoukselle ulko- ja sisäpinnalle on B-S2,d0 ja tuuletusraon sisäpinnalle B-S1,d0? Yritin etsiä puuinfon yms. julkaisuista tähän tietoa, mutta en löytänyt yksiselitteisesti. Rakennus on 2-krs ja paloluokka P2. Käsittääkseni paloräystästä ei tarvita tällaisessa kohteessa. Yläpohja lienee muuten REI30, paloristikko tai palossa kantava alapaarre.

Vastaus: Paloräystäs tarvitaan seuraavissa tapauksissa (ks. tekninen tiedote kohta 1.0): RakMK:n osan E1 vaatimusten mukaan paloräystäs tarvitaan P2‐paloluokan 3…8‐kerroksisessa asuin‐ ja työpaikkarakennuksessa (puukerrostalo), kun julkisivu on tehty D‐s2, d2‐luokan tarvikkeista (puujulkisivu). Paloräystäs tarvitaan myös P1‐paloluokan rakennuksessa D‐s2, d2‐luokan julkisivun yhteydessä. Paloräystästä ei tarvita myöskään edellisissä tapauksissa, jos julkisivu on tapauksesta riippuen B-s1, d0 tai B-s2, d0. RakMK:n otteessa olen ympyröinyt ne kohdat, jossa paloräystäsvaatimus esitetään. Paloräystästä ei siis tarvita tuossa teidän kohteessa. Max 2 krs. rakennuksessa kantavat rakenteet tosiaan R 30 ja osastoivat rakenteet EI 30. Ristikkorakenteisessa yläpohjassa tosiaan paloristikko tai kantava alapaarre (sisäpuolinen palo ja ullakkopalo tutkittava).

Vanerin lämmönjohtavuus

Vanerikäsikirjan kappaleessa 3.4 -Lämpötekniset ominaisuudet käsitellään vanerin lämmönjohtavuutta. Kappaleessa esitetyille arvoille ei ole määritetty lämmönjohtavuuden suuntaa. Johtaako vaneri sekä pituus-, leveys- ja paksuussuunnassa suunnassa yhtä paljon lämpöä?

Vastaus: Puutuotteiden lämmönjohtavuudesta ilmoitetaan yleensä arvo, joka on kohtisuoraan puun syysuuntaan vastaan. Vanerilevyn tapauksessa siis levyn tasoa vastaan kohtisuorassa suunnassa oleva lämmönjohtavuus. Tämä siksi, että lämpövirran suunta on yleensä levyn tasoa vastaan kohtisuoraan, kun levy on seinässä, lattiassa tai katossa. Puun syyn pituussuunnassa lämmönjohtavuus on noin kaksinkertainen verrattuna syytä vastaan kohtisuoraan suuntaan. Tämä johtuu siitä, että puun syy on ”putki”, jota pitkin lämpö johtuu tehokkaasti. Tilanne tietysti muuttuu, jos syyn päät on suljettu esimerkiksi jollakin pintakäsittelyaineella. Vanerin tapauksessa lämmönjohtavuus on siis levyn tason suunnassa (levyn syrjästä syrjään) hieman suurempi , koska puuviilun syyt johtavat lämpöä näiden pituussuunnassa tehokkaammin. Ohessa myös linkki puun lämpöteknisiin ominaisuuksiin.

Lisäkysymyksiä: Miten liimapuutuotteissa käytettyjen liimojen, fenoliformaldehydin ja ureaformaldehydin, kaasuuntuminen ympäristöön vaikuttaa vanerin lujuusominaisuuksiin pitkällä aikavälillä? Ja miten kaasuuntumisnopeus muuttuu ulkoisen paineen laskiessa yhdestä baarista yhteen millibaariin?

Vastaus: Puuinfolla ei valitettavasti ole vastausta, suosittelemme kysymään vanerinvalmistajilta: Koskisen, MetsäWood, UPM.

Rossipohjan rungon puulaji?

Onko rossipohjan rungon puulajilla käytännön merkitystä alapohjan ilmankosteuden vaihtelun kannalta? (mänty tai kuusi) Kyseessä on talven kylmillään pidettävästä kesämökistä. Rakennuksen alla on paljas kalliopinta johon ilmankosteus tiivistyy määrätyissä olosuhteissa alkukesällä. Muuten kalliopinta pysyy kuivana.

Vastaus: Yleisesti ajatellen kuusi kestää kosteutta paremmin kuin mänty. Tämä johtuu siitä, että kuusen solurakenne sulkeutuu puun kuivuessa, kun taas männyllä solurakenne jää avoimeksi (esimerkiksi tämän takia mäntyä voi painekyllästää). Liitteenä myös tuulettuvan alapohjan suunnitteluohje. Siinä kerrotaan mm. kuinka ilmankosteuden tiivistymistä tuuletustilaan voidaan vähentää.

Leijona-tuulensuoja palomitoitusohjelmassa

Palomitoitusohjelman mitoituksessa on linkki ”Katso ohjeet Leijona-tuulensuojalevyille”. Ohjelmassa ei kuitenkaan saa valittua Leijona- tuulensuojalevyä. Vaihtoehtona on vain kuitulevy 11 mm (tiheys vähintään 600 kg/m3). Onko tässä virhe? Liitteen mukaan Tuulileijonan paksuudet ovat 12-25 mm ja tiheys vähintään 270 kg/m3

Vastaus: Ohjelmassa ei ole huokoisia puukuitulevyjä, koska kyseinen eurokoodin mitoitusmenetelmä ei sisällä tällaisia levyjä. ”Katso ohjeet Leijona-tuulensuojalevyille” tarkoittaa ohjelmassa liitteenä olevaa pdf-tiedostoa, joka on VTT:n lausunto tietynlaisesta ulkoseinärakenteesta, jossa on Leijona-tuulensuoja. Mikäli mitoitettava seinä on lausunnon ehtojen mukainen, niin tällöin ei tarvitse laskea mitään, vaan seinä täyttää kyseisessä lausunnossa olevan paloluokan.

Puuinfon mitoitusohjelmista

Milloin ohjelmat on julkaistu suunnittelijakäyttöön ensimmäisen kerran?

Vastaus: Ohjelmat on julkaistu ensimmäisen kerran vuonna 2008.

Soveltuvatko seinärakenteiden mitoitusohjelmat ristiin koolattujen ulkoseinärakenteiden mitoitukseen esim. kipsilevy 13 mm + 50×50 k400 vaakarunko ja 50 mm kivivilla + pystyrunko 50×147 k600 ja 150 mm kivivilla + 9 mm tuulensuojakipsilevy, lähinnä siksi koska sisäpinnan levy ei ole suoraan kiinni päärungossa?

Vastaus: Seinärakenteiden ohjelma soveltuu ristiinkoolatun seinän hiiltymäsyvyyden mitoitukseen koolauksen osalta eli pystyy laskelmaan vaakakoolauksen nimellisen hiiltymissyvyyden. Ohjelmalla ei kuitenkaan pysty laskemaan ristiinkoolattua seinää kokonaisuutena, että saisi sen kantavuuden (kN). Tämä johtuu siitä, että eurokoodin mitoitusmenetelmä ei tunne tällaista rakennetta, vaan tolpan molemmin puolin levyt tulee olla suoraan kantavassa tolpassa kiinni.

Kantavan seinän ohjelma ei huomioi levyrakenteen läpivientejä, vai eikö ole tarvettakaan (esim. edellisen kohdan mukaisella seinärakenteella)?

Vastaus:  Kantavan seinän ohjelma ei huomioi läpivientejä, koska eurokoodissa ei ole tähän mitoitusmenetelmää. Läpiviennit tulee suunnitella erikseen siten, että palo ei pääse niiden kautta seinän onteloon. Osastoivuuden mitoitusohjelmassa on läpivientien huomioiminen, mutta käytännössä se tarkoittaa, että koko rakennekerroksen eristävyys on 0 min.

Palkiston ohjelmalla voidaan laskea ainoastaan palotilanteen kantavuus ei osastointia?

Vastaus: Näin on. Tämä johtuu siitä, että eurokoodissa ei ole osastoivuuden mitoitusmenetelmää vaakarakenteille.

Vaneri ja palonkesto-ominaisuudet

Minkä tyyppistä vanerilevyä suosittelette koulun liikuntasalin vesikiertoisten lämmityspattereiden eteen suojalevyksi?  Levyn koko on runkorakenteesta johtuen 600 mm x 900 mm. Lähinnä kiinnostaa palonkesto-ominaisuudet.

Vastaus: Puuinfo ei pysty ottamaan kantaa siihen, että mikä on juuri oikea tuote tai tuotemerkki tähän tarkoitukseen. Tämän pystyy kertomaan tarkasti vain vanerilevyn valmistaja. Pystymme esittämään vain tekijöitä, joita tulee ottaa huomioon levyä valittaessa. Kyseisessä käyttötarkoituksessa kannattaa kiinnittää huomiota seuraaviin tekijöihin vanerilevyä valittaessa:

  • levy tulee olla riittävän paksu eli riittävän monesta viilusta liimattu, jotta se pysyy suorana (iskut, kosteuden vaihtelu)
  • levy tulee olla ohutviiluista, jotta pintaviilut eivät halkeile kosteuden vaihtelusta (tavallisesti koivuvaneri ja muut huonekaluvanerit ovat ohutviiluisia)
  • levy tulee kiinnittää jämäkästi (myös kaikilla reunoilla tulee olla kiinnikkeet), jotta se ei kieroudu tai vääntyile muutenkaan (levy joutuu kyseisessä kohteessa melko kovaan lämpötilan ja kosteuden vaihteluun, saattaa olla eri olosuhteet eri puolilla levyä)
  • levy kannattaa pintakäsitellä kuten huonekalut, jolloin levyn kosteuseläminen on vähäistä (kosteus ei imeydy ja poistu nopeasti), jolloin levyn pintaviilun halkeiluvaara on vähäinen tai sitä ei ole ollenkaan

Vanerilevyjen palo-ominaisuudet ovat hyvin samanlaiset kuin puun yleensä (tavallisesti D-paloluokan materiaali), kun levyä ei ole käsitelty palosuoja-aineilla. Jos käytetään palosuoja-aineita päästään paloluokkiin C tai B. Erityisen tärkeää on, että levyn ympärille saadaan tehokas ilmankierto, jotta levy ei kuumene patterin vaikutuksesta. Puulevyt kuuluvat tavallisesti paloluokkaan D.

UTS-paneeli vaakaan?

Keskustelemme tällä hetkellä urakoitsijan kanssa UTS ulkoverhouspanelin soveltuvuudesta vaaka-asennukseen. RT-ohjekortin 82-10829 mukaan UTS on pysty-asennettava paneeli. Tähän lienee syy?

Vastaus: Jos UTS-paneelin asentaa vaakaan, jää vesi helposti seisomaan paneelin saumauran päälle, koska se on suora. Tämä taas rasittaa pintakäsittelyä. Esim. UTV-paneelissa tuo saumaura on viistetty, jolloin vesi valuu alaspäin. Kaikenlaiset suorat pinnat, johon vesi voi jäädä seisomaan, ovat julkisivun pitkäaikaiskestävyyttä heikentäviä tekijöitä.

Materiaali ulkoleikkivälineisiin?

Leikkivälineissä on nyt käytössä pystytolppina mäntyliimapuuta ja muissa osissa AB luokan mänty sahatavaraa. Tällä hetkellä kaikki puuosat painekyllästetään tai kuultomaalataan. Nyt toiveinamme on alkaa maalaamaan puuosat, tämä varmasti vaatii puulaadun tarkistamista. Lisäksi mietimme mikä olisi optimaalinen kosteus maalattaville puuosille yms.

Vastaus: Kyllä meillä jotakin tietoa on olemassa. Äkkiseltään tulee mieleen seuraavat seikat, jotka kannattaa huomioida:

  • Mänty voidaan painekyllästää, koska sen solurakenne on avoin myös puun kuivuttua.
  • Männyn sydänpuuta ei voida kyllästää, koska se on täynnä puun omia suoja-aineita ja se on säänkestävää sellaisenaan.
  • Männyn sydänpuusta voidaan teettää komponentteja (esim. Stora Enso)
  • Kuusta ei voida painekyllästää, koska sen solurakenne sulkeutuu puun kuivutta.
  • Kuusi on edellisestä johtuen säänkestoltaan parempi kuin tavallinen mänty.
  • Lämpökäsitelty puutavara kannattaa selvittää
  • Lehtikuusi kannattaa selvittää
  • Sitten on erilaisia ulkomaisia jalopuita, joiden säänkesto on hyvä, mutta hinta myös korkea
  • Punaseetri on eräs hyvin säätä kestävä puu
  • Kannattaa selvittää asioita myös puutavaran valmistajilta

Kannattaa olla yhteydessä lämpöpuuyhdistykseen http://www.thermowood.fi/

Kannattaa olla yhteydessä maalivalmistajiin, jotta löytyy oikea teollinen pintakäsittely-yhdistelmä oikeaan puumateriaaliin

Oheisesta linkistä löydätte tuotevalmistajia.

Alla olevasta taulukosta näkee, että mikä puulaji kuuluu mihinkin kestävyysluokkaan

Varastohallin väliseinän rakenne

Meillä on ongelma löytää oikea rakenne väliseinäksi. Palovaatimus seinällä on niinkin kova kuin EI-M-120. Mikähän väliseinän rakennetyyppi täyttäisi tuon vaatimuksen?

Vastaus: Ilmeisesti kysymys on varastorakennuksessa olevasta palomuurista. Tuotanto- ja varastorakennuksissa palomuuri täytyy tehdä A1-luokan tarvikkeista. Yleensä tämä johtaa betoniseinän käyttöön, koska palomuurin tulee kestää myös iskuja. Liitteenä otteet RakMK E1:stä ja RakMK E2:sta palomuurin osalta.

Terassin valokate

Olisin rakentamassa noin 3x5metriä terassille valokatosta pystytolppien varaan. Tarkoitus olisi tehdä runko vain 4 pystytolpalla. Jänneväli olisi n 5 metriä ja 3 m toiseen suuntaan. Miten paksua puuta pitäisi olla että olisi kestävä? Lasketaanko lumikuorma 140-260kg/m2? Paikka olisi Helsingissä.

Vastaus: Valitettavasti emme voi ottaa kantaa yksityiskohtaista rakennesuunnittelua koskeviin kysymyksiin. Valokate vaatiin alleen melko tiheän alusrakenteen ja palkiston, joka sitten kytketään pilareihin. Lisäksi koko systeemi täytyy jäykistää, jotta se pysyy pystyssä. Kysymyksessä on siis henkilöturvallisuuteen vaikuttavia asioita. Suosittelemme, että otatte yhteyttä johonkin rakennesuunnittelijaan, joka suunnittelee kyseisen kokonaisuuden.

Tiiviys vai palosuojaus?

Saako höyrynsulkumuovi mennä palokatkon läpi yhtenäisenä entä aluskatemuovi? Molemmat ovat puristettuina puun väliin. Tiiveys vai palosuojaus?

Vastaus: Kysymykseenne ”Tiiviys vai palosuojaus?” on yksiselitteinen vastaus. Osastoivan rakenteen tulee olla paloteknisesti tiivis, jotta palokaasut eivät pääse osastoivan rakenteen läpi sen toiselle puolelle. Se, että saako muovi mennä osastoivan rakenteen läpi, ei ole suoraa vastausta, koska tämä riippuu rakenneliittymän paloteknisestä toiminnasta kokonaisuutena. Periaatteena on, että muovi voi mennä osastoivan rakenteen läpi, jos se ei heikennä rakenteen paloteknistä osastoivuutta. Rakennuksissa on usein sellaisia kohtia, joissa esim. ilman- ja höyrynsulku joudutaan viemään osastoivan rakenteen läpi. Tällainen detalji syntyy esimerkiksi osastoivan seinän liittyessä yläpohjaan. Usein tällaisissa detaljeissa ilman- ja höyrynsulku on kittausten ja villakaistojen takana, joten esimerkiksi muovikalvo ei suoraan ole kosketuksissa palon kanssa. Palotekninen tiiviys detaljiin syntyy siis useasta tekijästä. Liitteenä on Oulun rakennusvalvonnan palotekninen kortti. Siinä sivulla 8 kuva 12a esittää, että esimerkiksi aluskatteen voi viedä osastoivan rakenteen läpi, kun aluskate on puristettu kahden pinnan väliin (tässä tapauksessa puutasoirot).

Kehitysvinkki mitoitus-ohjelmaan

Olisin halunnut tehdä hengittävän  ROI30 seinän vanerista, runkoleijonasta ja ekovillasta autokatoksen ja varasto/työtilan väliin. Mitoitus menee liian raskaaksi ja todistelu rakennustarkastajalle.

US:

  • vaakalaudotus
  • ilmarako
  • runkoleijona 25
  • 48mm vaakakoolaus ekovilla puhallettuna ulkoa
  • 173 tai 198 x 48 tolpat ja ekovilla puhalletttuna ulkoa
  • TOLPPIEN VÄLISSÄ sisäseinänä havuvaneria 9-22mm esim Metso Spruce
  • Weather resistan ja puusoirot tolppienpäällä, nivelillinen laatta,

Nyt näyttää siltä että joutuu laittamaan tolppien päälle kipsilevyn ja sen päälle sitten havuvaneria,…

Excel-talukossa en saanut valittua ekovillaa eristeeksi, 25 runkoleijonaa ja tolppien kokoja,…. puhumattakaan että levy olisi toppien välissä!

Vastaus: Excel-sovellukseen ei valitettavasti voida laittaa puukuitueristettä eikä huokoista puukuitulevyä, koska eurokoodin palomitoitusmenetelmä ei tunne tällaisia materiaaleja. Myös tolppien dimensiot ja levytyypit sekä niiden sijainti ovat ne, jotka esitetään eurokoodissa.

Onko rakenne mahdollinen?

Olen käynyt ajatusleikkiä talosta, jossa pääasiallinen rakennusmateriaali olisi uretaanilevyt. Pohjarunko ja vesikattoa kannatteleva ulkoinen runkorakenne, esim. teräksestä tai liimapuusta. Itse seinä rakenne voisi olla seuraava: ulkoverhous, rimoitus puukuitulevy/vaneri, n.300mm PUR levyä ja sisälle kipsilevytys. Sähköt ja vedet ja muut ”viennit” voisi vetää uretaanissa seinä/lattia pinnan alla. Kysymykseni kuuluukin: Onko tällainen rakenne mahdollinen nykyisillä rakennusmääräyksillä? Ajatus tasolla voisi saada helposti/nopeasti koottua nolla/passiivitalon.

Vastaus: Ilmeisesti kysymyksessä on P3-paloluokan pientalo (normaali omakotitalo). Rakennusmateriaalien valintaan vaikuttaa pääsääntöisesti palotekniset määräykset. Kun palotekniset määräykset on täytetty, tulee tarkastella, saadaanko kyseisistä materiaaleista muodostettua sellainen kokonaisuus, että seuraavat vaatimukset täyttyvät:

  • lujuustekniset vaatimukset (kantavuus ja stabiliteetti)
  • kosteustekniset vaatimukset (rakenteiden toimivuus)
  • ilmatiiviysvaatimukset (ulkovaipan tiiviys)
  • äänitekniset vaatimukset (pientalossa keskittyy ulkoseinään, jos liikennemelua)
  • rakennettavuus

Esittämänne materiaalit ovat normaaleja tuotteita, joten paloteknisesti ne soveltuvat pientaloon. Tärkeää on kuitenkin tutkia, täyttyvätkö edellä esitetyt tekijät rakennusjärjestelmässänne. Suosittelemme, että käytte asiaa läpi rakennesuunnittelijan kanssa.

Hirsiseinän ulkovuoraus

Onko erityisiä ongelmia n. 30 vuotta vanhan hirsirakenteen vaakalautavuorauksessa. Hirsi on pyöröhirttä ja vuorauksella on vain ulkoasu merkitys, ei mitään eristystä. Lähinnä se herättää kyssäreitä että painuuko tuonikäinen hirsiseinä vielä ja mitä painuminen aiheuttaa laudoitukselle?

Vastaus:  Vaakaverhouksen tapauksessa laudoituksen taustalle tulee yhtenäinen pystysuuntainen koolaus. Vaakalaudoitus on kiinni jatkuvassa pystykoolauksessa, joten laudoitus pysyy paikoillaan, jos hirsiseinä liikkuu. Kysymykseen tulee siis, että millaista pystyliikettä tapahtuu pystykoolauksen ja hirsiseinän rajapinnassa. Uusissa hirsiseinissä pystykoolaus kiinnitetään aina ns. liukukiinnikkeillä, jotta hirsiseinä voi painua vapaasti. Ajan myötä hirsiseinän painuma vähenee, mutta sen loppumisesta ei ole mitään tarkkaa ajankohtaa. Suurin painuma tapahtuu ensimmäisen 10 v aikana (ainakin meidän omassa mökissä). Hirsiseinä liikkuu aina hiukan, myös ylöspäin (puu kutistuu ja turpoaa kosteuden vaikutuksesta). Hyvin vanhoihin hirsiseiniin pystykoolauksia on kiinnitetty suoraan ilman mitään liukukiinnikkeitä. Näiden pitkäaikaistoiminnasta ei ole kuitenkaan tietoa.  Esimerkiksi oheisessa linkissä esitetään myös näin tehtäväksi lisäeristyksen yhteydessä.

Valitettavasti emme pysty antamaan tarkkaa vastausta kysymykseenne, koska tällaiset ovat hyvin tapauskohtaisia. Asiaan vaikuttaa myös se, että onko rakennus ollut pitkän ajan kylmillään. Kylmässä rakennuksessa hirret ovat turvonneet ja kun rakennusta aletaan lämmittää, tapahtuu hirsissä kutistumista. Tämä liike voi olla hyvinkin suuri riippuen seinän korkeudesta ja kosteuden muutoksen suuruudesta. Edellisistä johtuen joudutte enemmänkin itse arvioimaan, näyttääkö hirsiseinä niin stabiilille, että siihen voi kiinnittää pystykoolauksen kiinteästi vai tarviiko koolauksen liitososissa olla liikevara. Liitteenä jotakin perustietoa hirsirakennusten korjaamisesta.

Öljykarkaistu kuitulevy

Suunnitelmissa olisi käyttää öljykarkaistua 3mm kuitulevyä tuulensuojalevynä. Levy on kevyt ja helppo käsitellä  sekä sään kestoltaan hyvä. Kuitenkin sateinen kesä taas tulossa. Onko öljykarkaistu kovalevy liian tiivis tuulensuojaksi ?

Vastaus: Seuraavassa on esitetty levytuotteiden suuntaa-antavia vesihöyrynvastuksia. Mitä suurempi luku on sitä tiiviimpi levy on kosteusteknisesti.

  • huokoinen puukuitulevy (paksuus 12 mm) Zp = 0,3 x109 (m2sPa)/kg
  • huokoinen puukuitulevy (paksuus 25 mm) Zp = 0,5 x109 (m2sPa)/kg
  • tavallinen kovalevy Zp = 1,2 x109…2,8 x109 (m2sPa)/kg
  • öljykarkaistu kovalevy Zp = 2,6 x109…6,3 x109 (m2sPa)/kg

Öljykarkaistu kovalevy on siis kosteusteknisesti lähes 9 kertaa tiiviimpi kuin esimerkiksi huokoinen puukuitulevy 12 mm. Rakenteen tuulensuojan kosteusteknisiin vaatimuksiin vaikuttaa tietysti myös se, että millainen ilman- ja höyrynsulku on rakenteen sisäpuolella (paljonko rakenteeseen kertyy kosteutta ja kuinka nopeasti sen tulee kuivua tuulensuojan läpi). Rakenteita tulee siis aina tarkastella kokonaisuutena. Ilman tarkempia kosteusteknisiä tutkimuksia öljykarkaistua kovalevyä ei tule käyttää tuulensuojana.

Julkisivuvaneri

Soveltuuko BB/WG-vaneri 12mm pientalon julkisivumateriaaliksi, jos sen käsittelee puunsuoja Vinhalla? Vai vaaditaanko kestävämpää vaneria?

Vastaus: Kyseinen vaneri ei sovellu julkisivuun. Julkisivuissa voidaan käyttää vain tähän tarkoitukseen suunniteltuja pinnoitettuja vanerituotteita. Pinnoittamattoman vanerin maalaaminen ei onnistu, pintaviilu halkeilee eikä maalikalvo tule pysymään ehjänä.

CLT-käyttöluokat

Mitä tarkoitetaan CLT käyttöluokalla 1 ja 2 (EN 1995-1-1 koodin mukaan)? Liittyykö tämä siihen, miten/missä olosuhteissa CLT-materiaalia voi käyttää? Onko olemassa CLT materiaalia (käyttöluokka?), jota voisi käyttää ulkorakentamisessa (ilman ulkolaudoitusta) kuten esim. lamellihirsi?

Vastaus: Käyttöluokka tarkoittaa nimenomaan olosuhdetta, jossa CLT-levyä käytetään (liitteenä ote eurokoodista). Käytännössä tämä tarkoittaa seuraavaa:

  • Käyttöluokka 1: CLT on lämmitetyssä sisätilassa (”sisäkuiva”)
  • Käyttöluokka 2: ulkoilmassa kuivana oleva CLT-levy, esim. kylmä ullakko (”ulkokuiva”)
  • Käyttöluokka 3: säälle alttiina oleva CLT, esim. julkisivu

CLT-valmistajien ohjeiden mukaan tavallista CLT-levyä voi käyttää käyttöluokissa 1 ja 2 (alla ote Stora Enson ETA-lausunnosta).

Keski-Euroopassa on käytössä erikoistuotteista, joissa CLT-levyn pintalamellit on tehty esimerkiksi lehtikuusesta tms. kestävämmästä puulajista ja tällaisia CLT-tuotteita on käytetty julkisivuissa. Tiedon siitä, että onko tällaisia tuotteita saatavilla Suomessa tai jotakin muuta ratkaisua CLT-levyn käyttämiseen käyttöluokassa 3, saatte CLT-levyvalmistajilta.

Hirsiseinän U-arvo?

Yritin laskea U-arvoa hirsiseinälle alkaen paksuudesta 200 mm ja siitä ylöspäin, aina 400 mm asti, mutta en osannut/ pystynyt taulukon avulla sitä tekemään. Haaveissa rakentaa pieni talo, mihin ei tule muuta eristettä, kuin hirsi.

Vastaus: Hirsiseinän U-arvo määritetään liitteessä esitetyllä tavalla. Mikäli kysymyksessä on pyöröhirsi, tulee d mitaksi def-mitta, joka määritetään liitteen mukaan.

Puumuuri veteen

Olen miettinyt puisen muurin rakentamista huvilan rantaan, järviveteen. Veden syvyys vaihtelee 0.4 m-1 m, vuodenajasta riippuen. Ajatuksena on  pätkiä n. 1.5 m pätkiä halkaisijaltaan n. 150-250 mm tukeista, juntata ne talvella savipohjaan esim 0.2 m, sitoa kiinni toisiinsa ja esim 1.5 m välein ankkuroida rantakiviin täytön paineen kestävästi. Onko teillä tietoa että tulisi otettua ainakin tärkeimmät asiat huomioon? Pulaji – mänty, kuusi, tervaleppä….. vai mikä ”normaali” puu kestää parhaiten?

Vastaus: Äkkiseltään tulee mieleen, että täytyy varmaan upottaa tukkien alapäät järven pohjaan syvemmälle kuin 200 mm, jotta muurin alapää ei luista vaakasuunnassa maanpaineen vaikutuksesta. Se, että kuinka syvälle ne täytyy upottaa, riippuu maanpaineesta ja järven pohjan laadusta. Syvemmälle upottaminen auttaa myös yläpään ankkurointivoimaan pienentävästi, koska tukin alapää pystyy vastaanottamaan taivutusmomenttia (mastomainen rakenne). Yläpään ankkurointi tulee tehdä luotettavasti. Teräsosien tulee olla riittävästi korroosiosuojattuja. Jos asiaa verrataan maahan lyötäviin tukipaaluihin, niin paalun materiaalista on seuraavia ohjeita (InfraRYL): ”paalupuuksi hyväksytään terve, suorakasvuinen mänty tai kuusi”, ”pohjavedenpinnan yläpuolella oleva paalu tai paalun osa on painekyllästetty”. Kuusi kestää kosteutta mäntyä paremmin, koska kuusen solurakenne sulkeutuu puun kuivuessa. Jos käytetään painekyllästettyä puuta, niin se on mäntyä, koska kuusta ei pystytä painekyllästämään juuri tuon solurakenteen sulkeutumisen takia. Oheisessa taulukossa on puumateriaalien kestävyysluokitusta yleisesti.

Vanhan väliseinän osastoivuuden mitoitus

Kiitos  puuinfo.fi -sivuston loistavasta mitoitusmakrosta. Pitäisi arvioida täyttääkö vanhanaikainen väliseinärakenne (pahvi – 25 mm lauta – 100 mm puru – 25 mm lauta) EI15 paloluokan. Laitoin nyt valinnoiksi 19 mm puupanelit ja tyhjä ontelo väliin, jolloin tulokseksi tuli EI 18 eli näyttää sinänsä hyvältä. Voinko määrittää lautakerroksen perusarvon kertomalla 19 mm panelin arvon 25/18 kertoimella? Mikä on sahapurun perusarvo?

Vastaus: Kiitos palautteesta. Seinärakenteenne on todella haasteellinen osastoivuuden kannalta, koska tiiviyden todistaminen on ongelma. Lautakerros ei varmaankaan ole pontattua lautaa, joten se ei ole ohjelmassa tarkoitettu puupaneeli. Ohjelmassa puupaneelilla tarkoitetaan pontattua lautakerrosta. Paneelin paksuudella tarkoitetaan laudan ohuinta kohtaa (paksuus mahdollisen uran kohdalta). Ohjelman toiminta perustuu eurokoodissa oleviin taulukoituihin arvoihin, joten niitä ei voi itse muutella (paksuus yms). Sahanpurulle ei ole eurokoodissa määritetty paloteknisen eristävyyden perusarvoa. Tämän takia ohjelmalla ei voida määrittää sahanpurun vaikutusta osastoivuuteen. Seinän laskennallisestahaasteellisuudesta johtuen itse ehkä yrittäisin tehdä seinän päälle uuden levytyksen, joka hoitaa eristävyyden ja tiiviyden.

Paljonko hyvään sisäilman kosteuskäyttäytymiseen tarvitaan puumassaa talon sisäpinnoille?

Olemme juuri luonnostelemassa modernia 1,5 kerroksista 142 Kem2 + 30 Kem2 puurakenteista omakotitaloa Espooseen ja yhtenä tavoitteena olisi hyvä sisäilma. Hirsi, CLT ja täyspuiset rungot karkaavat valitettavasti hinnan puolesta meillä liian pitkälle ja ainoina budjettiin mahtuvina toteuttamistapoina ovat tällä hetkellä perus rankarakenne ja lämpöhirsi. Kysymys: onko näppituntumaa paljonko hyvään sisäilmaan (hyvään sisäilman kosteuteen) tarvitaan puumassaa talon sisäpinnoille että pystytään ”matkimaan” esim. hirren kosteutta tasaavaa vaikutusta? Vaatiiko käytännössä kaikkien sisäseinien paksun puupaneloinnin vai löytyykö helpompia tapoja/materiaaleja saada riittävästi kosteutta sitovaa massaa vaikuttamaan sisäilman kanssa?

Vastaus: Periaatteessa puuverhoilulla (esim. puupaneeli) voidaan ”matkia” hirren vaikutusta sisäilmaan. Tärkeää on muistaa, ettei puupintaa pintakäsitellä siten, että vesihöyryn siirtyminen estyy. Tässä on avainasemassa pinnoiteen vesihöyrynvastus. Tärkeää on muistaa, että ulkovaipparakenteissa tulee aina olla riittävä ilman- ja höyrynsulkutoiminto.

Hengittävä rossipohja hirsitaloon

Olemme saneeranneet 1960 vuoden lautaverhoillun hirsitalon ulkopuolelta kaiken taiteen mukaan hengittäväksi. Talon käyttötarkoitus on loma-asunto kesäkäyttöön. Talvella asunto on kylmänä. Talossa on huoneuuni- ja sähköpatterilämmitys. Rossipohja oli sen verran alapuolelta huonossa kunnossa alapohjan kosteuden takia, että purettin se kokonaan. Talo on rakennettu kalliolle, poistettiin talon alta kaikki irtomaa ja romu, tehtiin mahdollisille valumavesille poistumistiet ja parannettiin alatilan tuuletusta. Talossa ei ole vesijohtoa. Rossipohjan ajateltu rakenne alhaalta ylös on tuulensuojalevy, saumoissa ja reunoissa tuulensulkupaperi, paikalla kuivana asennettava ekovilla noin 300 mm ja sitten joku lattiapinta X. Edellinen omistaja oli käyttänyt lattiapintana reunoistaan liimattua pontattua lastulevyä, jota itsekin oikopääätä ostin P6 luokkaa, mutta en vielä asentanut, kun minua alkoi mietityttämään sen hengittävyys. Alapohja on muutenkin nyt kokonaan auki. Mitä mieltä olette reunapontatun P6 luokan lastulevyn käytöstä hengittävänä rossipohjan lattiapintana? Vai olisiko heti parempi tehdä ponttilautalattia tai jopa lankkulattia ilman pontteja? Jos lastulevy on ok, niin onko teillä suositella jotakin valmistajaa, tyyppiä tms, joiden tuotteilla hengittävyys olisi riittävä?

Vastaus: Tarkoituksena on ilmeisesti saada aikaiseksi systeemi, jossa lattiarakenne reagoi sitä ympäröivän ilmankosteuden kanssa (vastaanottaa ja luovuttaa kosteutta). Lastulevyn vesihöyrynvastus on jokseenkin suuri, joten se ei välttämättä ole paras tähän tarkoitukseen (ks. taulukko alla). Koska rakennus on välillä kylmä, en itse ehkä laittaisi lastulevyä ollenkaan tällaiseen kohteeseen vaan laittaisin rehellisen massiivipuulattian (järeä lautalattia). Tällöin lautalattia toimii pääasiallisena hengittävänä rakenneosana, jos sitä ei käsitellä liian tiivillä pintakäsittelyaineella. Toki lautalattiaan tulee pieniä rakoja kosteuselämisestä, mutta mielestäni ne eivät ole ulkonäöllinen ongelma vaan kuuluvat lautalattian ominaisuuksiin ja olemukseen. Teitte lattian sitten mistä tahansa, niin muistakaa laittaa sisäpintaan (villan ja kannen väliin) ilman- ja höyrynsulku. Lattian tulee olla sisäpinnastaan ilmatiivis ja riittävän höyrytiivis. Tämä voidaan toteuttaa käyttämällä ilman- ja höyrynsuluksi tarkoitettua rakennuspaperia. Ekovillan valmistajalla on tähän tuotteita, joten kannattaa kysyä heiltä.

Suositeltavia jännevälejä luonnosvaiheeseen?

Löytyykö teiltä mitään esivalintakäyriä palkkivälipohjille ja CLT-välipohjille minkä avulla voisimme ohjata arkkitehtisuunnittelua oikeaan suuntaan? Ettei laiteta kantavia seinälinjoja liian kauas toisistaan.

Vastaus: Meillä ei ole suoraan tarjota jännevälitaulukoita, mutta oheisesta liitteestä saatte suuruusluokan. Jos liitteen mukaiseen välipohjaan tehdään betonirakenteinen tms. muu raskas pintalaatta, on jänneväli noin metrin lyhyempiä. Tätä voisi pitää nyrkkisääntönä CLT-välipohjassa. CLT-välipohjassa tämä jännevälin lyheneminen kyseisessä tapauksessa johtuu mm. välipohjan ominaistaajuuden alentumisesta normeissa vaadittua 9 Hz:iä matalammaksi.

Tästä voitte ladata välipohjan värähtelyohjelman, jolla voitte tarkastella erilaisia palkkivälipohja.

NR-ristikkoyläpohjan hiiltymämitoitus

Kysymykseni koskee puupalkin palomitoitusta. Kysymyksessä on välipohjarakenne, joka on alapuolelta suojattu 2x GF15 kipsilevyin, eli REI60 vaatimus täyttyy alapuolista paloa vastaan. Yläpuolista paloa vasten palkkien suojana on 21mm paksu umpilaudoitus. Palkkien välit ovat täynnä palamatonta kivivillaa. Kivivilla pysyy paikallaan koko paloajan. Puuinfon esimerkkilaskelmassa ”NR-ristikkoyläpohjan hiiltymämitoitus” kohdassa 6.2 on mitoituksessa on käytetty EN1995-1-2 kohdan 4.2.2 tehollisen poikkileikkauksen menetelmää. Mitoitusesimerkissä alapuolisen palon hiiltymä on kuitenkin määritetty Eurokoodin liitteen C mukaisesti (”Kantavat välipohjapalkit puurakenteissa, joiden ontelot ovat täysin eristeen täyttämiä”). Miksei yläpuolisessa palossa käytetä yhtälailla liitteen C mukaista laskentaa, kun ontelot ovat täynnä eristettä? Omissa laskelmissa yksidimensioinen tehollisen poikkileikkauksen mitoitus antaa hiiltymäksi 34mm ja liitteen C mukaisessa mitoituksessa hiiltymä 77mm. Lisäksi liitteen C mukaisessa menettelyssä kmod-kerroin on pieni, kun tehollisen poikkileikkauksen menettelyssä sille käytetään arvoa 1,0. Toisin sanoen liitteen C menettely antaa pienemmän lujuusarvon ja suuremman hiiltymän, joka johtaa poikkileikkauksen kapasiteetin ylitykseen. Kumpi on oikea mitoitustapa yläpuoliselle palolle tässä tilanteessa? Kun käsitellään yläpuolista paloa, voidaanko esim. hiiltymänopeuden ß-kerrointa pienentää jollakin vakiolla?

Vastaus: NR-yläpohjan esimerkissä yläpuolisessa palossa hiiltyminen alkaa välittömästi alapaarteen yläpinnasta, koska alapaarteen päällä ei ole suojaavaa levyrakennetta (puhallusvilla ei pysy paikoillaan palotilanteessa). Tämän takia käytetään tehollisen poikkileikkauksen menetelmää. Huomiona vaan, että tehollisen poikkileikkauksen menetelmässä palkeille ja pilareille käytetään tavallisesti nimellistä hiiltymisnopeutta, koska tämä sisältää kulmapyöristykset ja halkeamien vaikutuksen. Teidän välipohjan tapauksessa yläpuolinen palo tulisi tutkia samalla menetelmällä kuin alapuolinen palo tutkittaisiin (liite C), koska palkin päällä on levyrakenne, joka suojaa palkin yläpintaa osan palonkestoajasta. Hiiltymisestä tulee siis monivaiheista. Sitten tulisi miettiä myös se, että välipohjan kansirakenne on kantava rakenne, jonka tulee kestää palossa, jotta palokunta voi kävellä välipohjan päällä.

Palomitoitusohjelma ei toimi 15 mm palokipsilevyillä

Laskenta ei toimi (seinä osastoivuus) 15mm palokipseillä?

Vastaus: Palokipsilevyjä 15 mm voi käyttää vain yksinkertaisena seinän molemmin puolin, ei voi laittaa kahta levyä päällekkäin. Tämä johtuu siitä, että eurokoodin laskentamenetelmässä ei ole tällaista vaihtoehtoa. Muilla levytyypeillä onnistuu kaksinkertaisen levytyksen tekeminen.

Vanerin säänkestävyys kylmässä rakennuksessa

Teen rakennesuunnitelmaa mökkiin Kotkan ulkosaaristoon. Olosuhteet siellä ovat aika ankarat ja mökki on kylmänä talvella. Olen suunnitellut vaneria rakennuksen jäykistämiseen sisäpuolelle ja se jäisi mahdollisesti näkyväksi pinnaksi.  Kysymys on miten vaneri kestää kyseisissä olosuhteissa ja mitä vaneria tulisi käyttää?

Vastaus: Kysymys on siis tilasta, jossa on joskus myös käyttöluokan 2 olosuhteet. Tällaiseen tilaan kannattaa laittaa havupuuvaneri, koska koivuvanerin pintaan tulee kosteissa olosuhteissa erittäin helposti mustia homepilkkuja. Suosittelemme, että olette yhteydessä esimerkiksi Metsä Wood:iin. Heillä on vanerituotteita tällaisiin olosuhteisiin. Esimerkiksi linkissä oleva homesuojattu havupuuvaneri voisi olla yksi vaihtoehto.

Pilari-palkki-liitos

Suunnittelussa mastopilareilla jäykistetty hallirakennus, jossa betonipilareiden päälle tukeutuu liimapuupalkit. Mitoitamme pilari-palkkiliitokset murtorajatilassa kehälaskennasta saaduille voimille. Onko olemassa jotain minimivoimaa, minkä pilari-palkki liitoksen pitää kestää?

Vastaus: Minivoimaa ei ole suoraan esitetty pilarin ja palkin liitokseen. Jatkuvan sortuman näkökulmasta siihen voisi jotakin tulla, mutta jatkuva sortuma on puurakenteissa erittäin huonosti ohjeistettu. Tämän takia Puutuoteteollisuus on laatimassa parhaillaan ohjetta jatkuvan sortuman huomioimiseen puurakenteissa. Kehän suunnassa voimat tulevat tietysti kehälaskelmasta. Hallin pituussuunnassa voimat tulevat palkkien stabiliteettituennasta ja päädyn tuulikuormasta. Tähän tietenkin vaikuttaa se, että millainen hallin kattorakenteiden jäykistyssysteemi on käytössä hallin pituussuunnassa ja kuinka voimia ohjataan seinässä perustusta kohti. Jos tarkastellaan liimapuumastopilarin ja liimapuupääkannattimen ns. hankolautaliitosta, syntyvät suurimmat rasituksen liitokseen hallin pituussuuntaisista voimista. Tietoa löytyy täältä.

Vanerin käyttö märkätiloissa

Onko mitään estettä käyttää kipsilevyn tilalla havuvaneria vedeneristeen esim. kiilto kerafiber takana olevana rakennuslevynä? Esim. ohessa olevan detaljin mukaan kipsilevyn tilalla.

Vastaus: Valitettavasti emme pysty antamaan asiassa suoraa vastausta, koska kyseinen asia on hyvin monista tekijöistä riippuvainen.

Vedeneristeen näkökulmasta: Levytyypin valintaan vaikuttaa se, mitä on esitetty vedeneristeen hyväksyntäpapereissa (esim. ETA, CE-merkintä jne.). Eli millaisia alustoja edellä mainituissa papereissa annetaan käyttää. Vedeneristeen tulee olla vesitiivis, joten siihen tulee voida luottaa ja tätä kautta taustarakenne pysyy kuivana.

Laatoituksen näkökulmasta: Pahimmassa tapauksessa ongelmaksi voi tulla laatoituksen pysyminen ehjänä vanerilevyn saumojen kohdalla ja muissa levyn rajapinnoissa. Puulevy ei kuitenkaan ole täysin elämätön tuote. Tähän vaikuttaa tietenkin se, kuinka kuiva vanerilevy on, kun se asennetaan seinään ja kuinka isoja kosteusvaihtelut kyseisessä seinässä ovat. Tämä on hyvin tapauskohtaista. Saattaa olla, että mitään ongelmia ei tule ja saattaa olla, että laatoitus katkeaa esim. levyn sauman kohdalta. Tiedän tapauksen, jossa näin on käynyt kipsikartonkilevynkin kohdalla, kun tolpan kohdalle on jätetty kipsikartonkilevyn leikattu reuna. Leikattu reuna on ollut kiinnitykseltään erittäin heikko ja laatoitus katkesi koko seinän korkeudelta kyseisen levysauman kohdalta. Havuvanerilevyjen asennuksessa yleensäkin tulee olla erittäin tarkkana, koska niitä tehdään myös paksuviiluisena (viilu n. 3 mm), jolloin esim. 12 mm:n havuvanerissa on tällöin vain 4 viilua. Tällainen levy kupruilee kosteuden vaikutuksesta erittäin helposti, jos levy on asennettu rakenteeseen väärin. Pintaviilujen syysuunta tulee olla aina kohtisuoraan kannattimia vastaan, koska viiluja on niin vähän ja levyn taivutusjäykkyys erittäin heikko.

Parketin pohjalevy

Toivomme näkemystänne liimattavan mosaiikkiparketin pohjalevyksi. Rakenne: Ontelolaatan päällä on ristikoolaus 600 mm jaolla. Sen päälle tulee levy, johon suoraan liimataan mosaiikkiparketti. Minkälainen levy tuohon tarkoitukseen pitäisi valita? Asiaan liittyviä kysymyksiä/väittämiä:

  • onko joka sivulta pontattu vaneri ainoa tarpeeksi jäykkä/stabiili vaihtoehto?
  • koivu vai mäntyviiluvaneri?
  • 22 mm lastulevyssä pitää ehdottomasti olla P5+P6 pontattu kombinaatio, jotta jäykkyys on tarpeeksi hyvä ja pinta riittävän suljettu vesiliukoisille parketti liimoille.
  • tiedättekö sopivaa pintakäsittelyä P6 lastulevylle jos haluaa ns varman päälle käsitellä lastulevyn pintaa?
  • riittääkö liimaus vain ponteissa vai pitääkö myös liimata alustaan (= koolinkiin) ruuvauksen lisäksi?
  • kuinka kauan levyn ( lastulevy/vanerin) pitää kuivua ja tasaantua sisällä ennen kiinnitystä jotta parketin saumat eivät repeäisi? Asennus nyt tammikuussa.
  • kuinka levyt tulisi asentaa? Ns tiilimuurausladonta, poikittain, pitkittäin ruoteisiin nähden??vaneritehtaat myyvät kertatoimituksena niin suuria määriä per toimitus, ja kukaan ei varastoi pontattua vaneria pääkaupunkiseudulla. Mitä tehdä?

Vastaus: Valitettavasti emme pysty antamaan kysymykseenne suoraa vastausta. Tästä asiasta on aina ollut erilaisia näkemyksiä. Jotkin suosittelevat, että mosaiikkiparketti tulisi asentaa aina suoraan betonin päälle. Parketin toimivuus on myös riippuvainen olosuhteista (asennus ja käyttöä). Joillakin parketti on revennyt ja joillakin ei ole. Viimeisin tieto alustasuosituksesta löytyy varmaankin parkettivalmistajalta/asentajalta. Lapsuuteni talossa tehtiin 80-luvulla mosaiikkiparketti 22 mm paksun pontatun lattialastulevyn päälle. Mekaanisen kiinnittämisen lisäksi levyt liimattiin koolaukseen ja lisäksi pontista toisiinsa. Tällaisessa levyalustassa otettiin tietoinen riski, koska jo silloin puhuttiin, että alusta olisi hyvä tehdä kahdesta vanerilevykerroksesta ristiinliimaten saumat limittäen, jotta alustasta muodostuisi yksi iso huoneen kokoinen levy ilman saumoja. Riski oli tiedossa ja se realisoitui, koska parketti katkesi kahdesta kohdasta. En siis suosittele mosaiikkiparketin alustaksi yhdestä levystä koostuvaa alustaa. Vaikka olisi pontti ja liimaus ja stabiili levy, niin koolauspuun kohta (jossa levyn sauma on) ei ole kuitenkaan riittävän stabiili. Puumateriaalissa pientä elämistä tapahtuu ja suurin liike tapahtuu levytyksen heikoimmassa (löysimmässä) kohdassa (saumassa). Lattiassa käytetään yleensä ympäripontattua lattialastulevyä (esim. P6-luokka, jotta kuormituskestävyys on riittävä) tai lattiaan tarkoitettua ympäripontattua kuusivanerilevyä. Vanerilevyissä on erityisen tärkeää, että pintaviilun syysuunta on kohtisuoraan kannattimia vastaan (kantavuus). Vanerilevy on yleensä lastulevyä parempi vaihtoehto (stabiilius, kosteudenkestävyys, kantavuus, liittimien lujuus levyn reunassa). Lastulevyn pintakäsittelystä emme osaa sanoa. Kannattaa kysyä primereita pintakäsittelyaineiden valmistajilta, huomioiden myös parkettiliiman tarttuvuun aineeseen. On vaikea sanoa kuinka kauan levyjä tulee kuivattaa ennen asennusta. Tämä on riippuvainen siitä, mistä kosteudesta kuivausta aloitetaan suorittamaan. Tärkeintä on selvittää levyjen kosteus ennen asentamista (mittaamalla). Lattiaan tulevien puutuotteiden osalta puhutaan yleensä alle 10 % kosteudesta.

Lisäkysymys: Pari vaneriin liittyvää kysymystä. – jos ei saa pontattua vaneria niin harkitsemme kahta 12mm vaneria asennettuna diagonaalisesti. Onko samassa tasossa olevien levyjen väliin syytä jättää pieni rako elämisen takia, vaikka levyt olisivat kuivuneet esimerkiksi viikon sisällä. Entä onko vanerin pinta syytä hioa ennen parketin liimausta vaikka siinä ei olisi epätasaisuuksia?

Vastaus: Valitettavasti meillä ei ole suoraa vastausta tähänkään. Ilmeisesti teillä on tarkoitus liimata nuo vanerit päällekkäin, jolloin muodostuu yksi iso levy. Yleensä saumoihin jätetään elämisrako, jos tuotteella on taipumusta turvota. Asuintilojen lattioissa yleensä tuote kuivuu edelleen ja kutistuu, jolloin syntyy rakoja (jätetty rako suurenee entisestään). Tämän takia esim. lattialaudat kuivataan 8…10 % kosteuteen ja asennetaan tiukasti toisiaan vasten, jotta rakoja ei syntyisi. Mosaiikkiparketin alusta täytyy olla niin jämäkkä, ettei levysaumoissa tapahdu liikettä. Jos kuvitellaan, että alustan levyyn tarvitaan elämisrako (alusta on siis liikkuva), niin silloin myös parketti tulee repeämään samasta kohdasta. Jos vanerilevyt liimataan päällekkäin siten, että liima peittää koko levyn pinta-alan, niin tuskin levyn saumassa tapahtuu liikettä, jos levyt ovat riittävän kuivia eli niiden kosteus vastaa sitä kosteutta, joka huonetilan loppukäyttötilanteessa niihin syntyy. Epätasaisuudet täytyy tietenkin hioa. Parkettiasentajalla on varmaan tieto siitä, että tarttuuko pakettiliima ilman hiontaa eli hionta-asiaa kannattaa kysyä parkettiasentajalta.

Kestääkö OSB?

Kestääkö OSB 18mm välipohjassa. Palkkijako k600, päälle plaano 30mm ja laatoitus?

Vastaus: Valitettavasti emme pysty antamaan suoraa vastausta kysymykseenne, koska levyn kestävyys ja taipuma tulee tutkia tapauskohtaisesti huomioiden myös OSB-levyn lujuusluokka. OSB-levyä mitoitettaessa tulee huomioida mm. seuraavat tekijät:

  1. OSB-levyä valmistetaan erilaisiin lujuusluokkiin. Yleiset lujuusarvot löytyvät ohjeesta RIL 205, tarkat arvot valmistajalta.
  2. OSB-levy tulee asentaa rakenteeseen siten, että sen pääkantosuunta tulee oikeinpäin kannattimiin nähden.
  3. OSB-levyn taivutuskimmomoduuli on huomattavasti alhaisempi kuin esimerkiksi havuvanerilla.
  4. OSB-levyn virumaluku on todella suuri (kuten lastulevyllä) verrattuna esimerkiksi havuvaneriin. OSB-levy viruu hyvin voimakkaasti.

Edellisistä johtuen taivutetuissa rakenneosissa OSB-levyn käyttö johtaa yleensä paksumpaan levyyn verrattuna esim. havuvaneriin.

Lautalattian asennus

Miten vanerilevyn päälle tulevien 28 x 145 päätypontattujen lattialautojen asennus tehdään? Ruuvilla pontista olen laittamassa … Suoraan, askelvaimennusmuovilla vai muuta väliin?

Vastaus: Valitettavasti meillä ei ole antaa teille suoraa vastausta, koska lattialautoja on erilaisia ja niihin liittyy aina valmistajakohtaiset ohjeet. Suosittelemme, että olette yhteydessä laudan valmistajaan ja pyydätte ohjeet sieltä. Ohessa kuitenkin yleisiä ohjeita lautojen asentamiseen.

Puuritilän mitoitus paloluokan mukaan

Asuintalossa on julkisivulle määritelty paloluokka D-s2,d2. Julkisivuun on tulossa puuritilä (parvekkeelle) joka toimii myös kaiteena ja minun tulisi suunnitella kyseinen ritilä ja kaide paloluokan D-s2,d2 mukaiseksi. Löysin sivuiltanne ohjeen ”Pintojen ja katteiden paloluokat”, jossa on laskukaava puisten ritilärakenteiden mitoittamiseen paloluokan mukaisesti. Kaavassa kuitenkin lasketaan ritilää, joka täyttää paloluokan D-s2,d0. Koskeeko paloluokkaa D-s2,d2 sama kaava?

Vastaus: Samalla kaavalla voi laskea myös paloluokan D-s2, d2, koska tämä on hieman paloluokkaa D-s2, d0 lievempi paloluokka. Paloluokassa D-s2, d2 sallitaan palavia pisaroita tai osia (ks. RakMK E1 käsitteet alla)

d0 = Palavia pisaroita tai osia ei esiinny
d1 = Palavat pisarat tai osat sammuvat nopeasti
d2  = Palavien pisaroiden tai osien tuotto ei täytä d0 eikä d1 vaatimuksia

CLT – E-luku – hirsi?

Olisinko saanut tätä kautta vastauksen kysymykseen CLT-rakenteisen talon E-lukurajoista? Hirsirakenteisella talollahan on helpotetut E-lukurajat, mutta luetaanko täysin CLT-rakenteinen talo ”hirreksi”? Entä vaikuttaako levyn eristäminen E-lukurajoihin, käytetäänkö tuossa tapauksessa normaali-pientalon raja-arvoja?

Vastaus: CLT-rakenteista taloa ei lueta hirsitaloksi. RakMK osan D3 määritelmissä on seuraava teksti: ”3) hirsitalo on rakennus, jossa ulkoseinien pääasiallinen rakennusmateriaali on hirsi, jonka keskimää- räinen rakennepaksuus on vähintään 180 mm.” Jotta kyseiset lievennykset (myös U-arvon lievennys) on mahdollista käyttää, tulee talon ulkoseinät olla tehty hirsituotteesta. CLT-levy ei ole hirsituote vaan umpipuulevy. Hirsitalon lievennystä ei siis voi laajentaa käsitteiden ”umpipuuseinä” tai ”massiivipuuseinä” alle. CLT-rakenteita koskee samat määräykset, kuten esimerkiksi puurankarakenteita.

50 x 50 K/K 600 koolaus kattoon

Yksi jeppe oli naulannut 50 x 50 / K600 jaolla ja naulaus 1kpl sileä no sitten gyproc katto ja alas tuli. Missä opuksessa määrätään naula / naulamäärä / …

Vastaus: Ohjeessa RIL 205-1-2009:

sivulla 109, kohdassa 8.3.2 Pituussuuntaan kuormitetut naulat kerrotaan seuraavaa: ”Sileävartisia nauloja ei saa käyttää pituussuuntaan kuormitettuina, kun kuormat ovat pysyviä tai pitkäaikaisia”

sivulla 101, kohdassa 8.3.0S Yleistä kerrotaan seuraavaa: ”Naulaliitoksessa tulee olla vähintään kaksi naulaa”

Vinorima

Haluaisin tietää kuinka ns. vinorima (42x42x28 mm) asennetaan terassin puurunkoon. Korkein sivu 190 cm muut sivut 90 cm = (kaidekorkeus 90 cm). Voiko ruuvata ulkopuolelta vinoriman viistolta sivulta terassin pystyrunkoon. Pitääkö porata reiät vinorimaan halkeamisen estämiseksi. Ruuvien pituus ? ?

Vastaus: Suosittelemme, että käytätte rimojen kiinnittämisessä liitteissä esitettyjä ohjeita. Rimoihin kannattaa esiporata reiät, jotta vältetään rimojen halkeaminen.

Lämpimän ja puolilämpimän tilan välinen seinä

En löytänyt sivuiltanne rakennetyyppiä kyseiselle väliseinälle. Onko teillä olemassa tästä rakennetyyppiä?

Vastaus: Valitettavasti Puuinfolla ei ole rakennetyyppiä lämpimän ja puolilämpimän tilan välisestä seinästä. Kyseinen seinä on yleensä erikoistapaus, joka tulee suunnitella rakennusfysikaalisesti kohteessa olevien todellisten lämpö- ja kosteusolosuhteiden mukaan.

Puukuitulevyn akustiset ominaisuudet

Onko teillä antaa puukuitulevyjen akustisista levyistä jotain dataa ?

Vastaus: Valitettavasti Puuinfolla ei ole dataa aiheeseen liittyen. Tämä johtuu siitä, että tällaisten tuotteiden akustiset ominaisuudet ovat riippuvaisia tuotteen rakenteesta, asennustavasta jne. Näin ollen mitään yleispätevää ei voida esittää. Paras tietämys on aina levyvalmistajalla, koska akustiset ominaisuudet ovat hyvin pitkälle tuotekohtaisten ääniteknisten testien tuloksia.

Autokatoksen osastointi

Olen rakentamassa autotallia katoksella. Katoksen ja autotallin välinen seinä ja katoksen katto pitää olla paloluokiteltu El30. Katoksen seinät eivät ole kantavaa rakennetta. Rakennustarkastajan mukaan 25mm runkolevy riittäisi katoksen puolelle mutta haluaisin vielä varmistaa asian. Runko levy on virolaisen valmistajan www.skano.com Onko valmistaja teille tuttu ja mahtaako riittää? Katoksesta lukien kerrokset menisivät 23×145 UTV ulkoverhous, tuuletusväli, runkolevy, 150mm runko+lasivilla, EK kipsilevy (joko tuplana tai mikä sitten riittäisi tälle puolelle). Kattoon menee sitten joko palonsuoja kipsilevy tai EK tuplana. Miten kannattaisi menetellä? Vai pitäisikö katoksen puolelle laittaa ulkoverhouksen tilalle EK kipsilevy?

Vastaus: Osastointi autokatoksessa voidaan toteuttaa useammalla tavalla. Tähän liittyy myös palomääräysten tulkintaa. Seinän osastointi on periaatteessa yksinkertaista, mutta osastoivan seinän yläreunan sijainti vaikuttaa kokonaisuuteen. Mikäli osastoiva seinä päättyy vaakarakenteen (alakaton) tasoon tullaan siiihen tulkinta-asiaan eli tutkitaanko ullakkopalo. Jos ullakkopalo tutkitaan, tulee kattokannattimien kantaa osastoivaa alakattoa palotilanteessa 30 min (P3-paloluokka), koska osastoivan alakaton tulee pysyä ylhäällä vaadittu palonkestoaika. Jos kysymyksessä on tavalliset NR-ristikot, sortuvat ne noin 10 min ullakkopalossa, jolloin koko osastoiva kattorakenne sortuu ja osastointi tilojen välillä menetetään. Tarvittaisiin siis paloristikot. Jos osastoiva seinä viedään vesikatteeseen saakka (ks. liite) ja varmistetaan, että seinä pysyy pystyssä ja osastoivana koko vaaditun palonkestoajan, ei kattorakenteessa tarvita osastoivaa rakennetta ollenkaan. Seinä on ikään kuin ”palomuuri” tilojen välillä.

Osastointi-P3-paloluokassa

Tämä olisi suositeltava tapa tehdä osastointi P3-paloluokassa. Jos teidän autotallissa & -katoksessa on päistään tuetut kattoristikot, jotka ulottuvat yhtenäisenä myös katoksen kohdalle, tulee haasteeksi katoksen ja autotallin välisen seinän liittymä kattoristikkoon. Kyseisessä seinässä tulee olla painumavara ristikolle ja samalla seinän ja alakaton liittymän tulee olla palo-, ilma- ja höyrytiivis. Tuohon huokoisen puukuitulevyn (Runkolevy) osastoivuuteen emme osaa ottaa kantaa, koska emme tunne levyä. Kyseisen levyn palo-ominaisuudet esittää levyvalmistaja. Usein palo-ominaisuudet on testattu ja niistä on olemassa virallinen lausunto. Kipsilevyillä toteutettu seinä saadaan helposti täyttämään vaatimus EI 30 (ks. liite).

Esimerkiksi tuulensuojakipsilevy 9 mm + kivivilla 30 kg/m3 145 mm + kipsilevy 13 mm toteuttavat helposti tuon EI 30 vaatimuksen.

Pergolan teko-ohje

Olen rakentamassa pergolaa ja löysin sivuiltanne ohjeen. Tuossa ohjeen kuvassa on ns henkselit (ristituenta) tehty laudasta yhdelle sivulle, mutta itse ohjeessa tai oikeissa kuvissa ei ole noita henkseleitä ollenkaan. Mietin etttä miten saisin pergolani tukevaksi. En haluaisi rimoitusta jokaiselle sivulle, mutta olen ymmärtänyt että ainakin 50% sivuista pitäisi olla rimoitettuna (tuettuna) ja sen vuoksi tein tuon Pergolan tukirakenne kuvan (liitteenä). Onko tuollainen tuenta riittävä? Minulle sanoi yksi rakennesuunnittelija että pitäisi tehdä jalat teräksestä niin silloin rakenne on riittävän jäykkä, mutta haluaisin tehdä sen puusta. Taijos tekee puusta niin pitäisi laittaa ristituenta vähintään kolmelle sivulle, mutta molemmat vaihtoehdot eivät oikein houkuttele.

Vastaus: Puurakenteisen pergolan rungon jäykistysmenetelmät ovat seuraavanlaisia:

  • pilarit toimivat mastopilareina eli ne ovat momenttijäykästi kiinnitetty perustukseen (kuten lipputanko)
  • pilarit toimivat mastopilareina eli ne ovat momenttijäykästi kiinnitetty yläpäästään (kuten tuolin jalka)
  • kaiderakenne pilareiden välissä muodostaa levyjäykistettä muistuttavan rakenneosan
  • pilariväleissä käytetään vinojäykisteitä
  • pergola on kiinnitetty johonkin muuhun rakennukseen

Esittämässänne piirroksessa pilarit näyttävät melko järeiltä, joten itse yrittäisin tehdä ne alapäästään momenttijäykiksi. Puupilarin alapäässä tulee varmaan olla kuitenkin jokin teräsosa, jolla puupilari saadaan irti maasta (kosteudenkestävyys). Yrittäisiin suunnitella tuosta teräsosasta riittävän momenttijäykän, jolloin jokainen pilari toimii jäykisteenä. Kattorakenteen palkit kytkevät pilarit toisiinsa, jolloin seinärimoituksella ei ole vaikutusta jäykistykseen.

Mikä vaneri?

Millainen vaneri ja miten pintakäsiteltynä soveltuisi kooltaan 120 cm x 800 cm omakotitalon parvekerakenteeseen kiinteästi rakennetun kukkalaatikon talvikatteeksi (ei mielellään filmivaneri).Millainen vaneri ja miten pintakäsiteltynä soveltuisi kooltaan 120 cm x 800 cm omakotitalon parvekerakenteeseen kiinteästi rakennetun kukkalaatikon talvikatteeksi (ei mielellään filmivaneri).

Vastaus: Muovipinnoitettu vaneri voisi olla tuohon soveltuva, jos vanerin käyttöolosuhde vastaa liitteissä olevia tietoja. Pinnoitetussa vanerissa reunasuojauksen (maalaus) asiallinen toteuttaminen on elinehto vanerin kosteudenkestävyyden kannalta.

MDF – kosteuseläminen -TUTKITTUA TIETOA?

Löytyykö MDF:n pituudenmuutoksesta kosteuden / suhteellisen kosteuden  / ilmankosteuden mukaan mitattua dataa? (nimenomaan kuiviin olosuhteisiin) Omalle kohdalle sattui tapaus, kun rakennan taloa ja puuseppä (yrittäjä) kävi kiinnittämässä katon MDF-kattopaneelista ja se osin irtosi kiinnityksestään reilun vuoden jälkeen, eli tipahti n. 10-15 cm, jäi onneksi reunoista kiinni. Hän käytti n. 3-4 mm leveää hakasta, ko. MDF-paneelin ohjeen mukaan pitää olla 11 mm tai enemmän. Minun mielestä vika on liian pienessä hakasessa. Hän vetoaa siihen että rakenteilla oleva asumaton ja lämmitetty talo on ihan liian kuiva ja siksi MDF-korppuuntuu kuin puu ja repii hakaset irti. ”Asumisen tuoma kosteus puuttuu”. No, ulkoilmalla sitä tuuletetaan painovoimaisesti ja lämpötila on pidetty talvella n. +14 C asteessa. Nettiä selasin, mutta omalla enkun taidoilla en ko. dataa ainakaan löytänyt.

Vastaus: MDF-tuote elää kosteudesta sekä pituussuuntaan että leveyssuuntaan samalla periaatteella. Toisin kuin esim. puupaneeli, joka elää leveyssuunnassa (syysuuntaa vastaan kohtisuoraan) huomattavasti enemmän kuin pituussuuntaan (syysuuntaan). Kun huoneen RH vaihtelee välillä 40 %…80 % muuttuu MDF-tuotteen mitat noin 0,3 %. Esimerkiksi 3 m pitkä paneeli turpoaa tai kutistuu tuolla kosteuden muutoksella noin 9 mm. MDF-tuotteen mitat muuttuvat siis noin 0,03 % kun tuotteen kosteuspitoisuus muuttuu 1 %-yksikön.

Esimerkki:

  • Jos huoneen RH on 80 % ja lämpötila + 22 °C, on puutuotteen kosteuspitoisuus noin 18 %
  • Jos huoneen RH on 40 % ja lämpötila + 22 °C, on puutuotteen kosteuspitoisuus noin 8 %
  • RH:n välillä 40 %…80 % on siis 10 %-yksikön muutos puun kosteupitoisuudessa
  • 3 m pitkän paneelin pituuden muutos on siis (0,03 %/100%) x 10 prosenttiyksikköä x 3000 mm = 9 mm

MDF-tuotteen asennuksessa on erittäin tärkeää, että paneelien kosteuden annetaan tasaantua huoneen kosteuteen ennen asennusta. Huoneessa tulee olla valmistajan ohjeen mukainen kosteus ja lämpötila. MDF-tuote kiinnitetään valmistajan ohjeen mukaisilla liittimillä ja liitintiheydellä. Monesti MDF-tuotteissa (ja muissa puutuotteissa) on se ongelma, että ne tuodaan rautakaupasta työmaalle, jolloin niiden kosteus on suurempi kuin huoneen kosteus, johon ne asennetaan. Monesti myös huoneessa on suositeltavaa asennuskosteutta suurempi kosteus rakennusaikana. Jos asennus tehdään välittömästi, ilman kosteuden tasaannuttamista tai jos asennusolosuhteiden kosteus ei vastaa valmistajan suositusta, on seurauksena se, että MDF-tuotteen kuivuessa syntyy isoja rakoja liitoksiin tai paneeli voi tippua pontista, kun paneeli kutistuu paljon leveyssuunnassa.

Vanerin höyrynsulkuominaisuus

Voiko havuvaneria (12mm) käyttää puu rakennuksen ulkopinnassa korvaamaan huokoista tuulensuojalevyä? Rakenteessa on sisältä lukien kipsi, höyryssulku, villa 200mm (koolaus) , 12 mm havuvaneri, ulkolaudotus. Eli muodostaako ulkopinnassa oleva havuvanerin liima toista höyrysulkua? eli tuleeko rakenteesta kahdelta puolelta suljettu rakenne kostetutta vastaaan? kondenssi riski?

Vastaus: Liitteenä on VTT:n tutkimus, jossa on selvitetty 9 mm paksun havuvanerin soveltuvuutta tuulensuojalevyksi. PDF-tiedoston sivulla 85 on esitetty yhteenveto tutkimuksesta. Tutkimuksessa on kerrottu myös tuulensuojan ulkopuolisesta lämmöneristyksestä. Tämä tarkoittaa sitä, että 9 mm paksun vanerilevyn ulkopuolelle on asennettu 30 mm paksu kovavilla. Tällöin vanerilevy pysyy lämpimämpänä ja sen toimintavarmuus ääriolosuhteissa paranee.

Valitettavasti emme osaa ottaa kantaa siihen, että voiko 12 mm paksua havuvaneria käyttää tuulensuojana, koska 9 mm paksu havuvaneri on tutkittu ja sitä on myös käytetty sellaisenaan (ilman ulkopuolista 30 mm:n lämmöneristystä) tuulensuojalevynä Suomessa.

Väliseinän levyjäykistys

Löytyykö ohjetta / mitoitusesimerkkiä seuraavanlaiseen tilanteeseen.

2-kerroksinen rakennus, jossa kolme jäykistävää linjaa 1, 2 ja 3.

2-linja väliseinä –> 1-linjan päätyseinän puolella välipohja –> 3-linjan päätyseinän puolella ei ole välipohjaa, eli auki alas.

2-linjalle tulee siis kuormitusalana 1/2 koko talon kuormista laskettaessa päätyjen ja väliseinän levyjäykistystä.

Eli ongelmana tuon väliseinän levyjäykistyksen mitoitus –> toisella puolella välipohja ja toisella auki. Mitoitus menee 2. kerroksisena läpi mutta ”aukon” puolella jos lasketaan yhdellä levyllä koko seinä korkeuden osalla mitoitus ei toimi. Toimiiko seinän levyjäykistys jos seinä tulee kahdesta levystä jotka on välipohjapalkistoon ruuvattuna levyjen ylä- ja alapinnasta?

Vastaus: Oheisessa liitteessä ohjetta. Kannattaa aina piirtää leikkausvoimapinta näkyviin. Voitte mitoittaa levyjäykisteisiä rakenteita Puuinfon sivuilta löytyvällä levyjäykisteen mitoitusohjelmalla.

Laskureista

Laskeskelin seinän palo-osastoivuustasoa laatimallanne erinomaisella laskurilla ”Seinän osastoivuuden mitoitus”. Ongelmaksi tuli se, että suunniteltuun seinään toiselle puolelle tulee kuitusementtilevy ja toiselle kipsilevy. Miten tällaisen seinän palo-osastoivuus lasketaan? Käytetäänkö materiaalina kuitulevyä? entäs jos sen paksuus on 9 mm? Lisäksi,  löytyykö vastaavaa laskuria välipohjille?

Vastaus: Ohjelmassa olevat levytyypit määräytyvät eurokoodin mukaan (RIL 205-2-2009). Levytyypeille on määritelty tietyt parametrit, joilla osastoivuus voidaan laskea. Eurokoodissa ei ole annettu kyseisiä parametrejä kuitusementtilevylle, joten sellaista ei voida ohjelmalla tutkia. Ohjelmassa oleva kuitulevy tarkoittaa puukuitulevyä. Ohjelmassa oleva seinä tulee aina olla symmetrinen eli samanlaiset levytykset molemmin puolin. Tietysti, jos seinän laskee kipsilevyillä ja todellisuudessa seinään tulee kuitusementtilevy, jonka palo-ominaisuudet vastaavat laskelmassa käytettyä kipsilevyä, niin asian pitäisi olla kunnossa. Seinän korkeus on eurokoodissa rajoitettu 3 metriin. Eurokoodissa ei ole valitettavasti minkäänlaista osastoivuuden mitoitusmenetelmää välipohjalle, joten laskuria ei ole voitu tehdä.

Nurkka-alueen laskeminen

Ec5 Lyhennetyn ohjeen taulukossa 2.5 on ohje nurkka-alueen laskemiseksi. Jos rakennuksen suurempi sivumitta on 58m ja korkeus on 7,7m. Kuinka suureksi lasketaan rakennuksen nurkka-alue?

Vastaus: Taulukon 2.5 alla on huomautus 2), jossa sanotaan, että ”Nurkka-alue ulottuu rakennuksen ulkonurkasta molempiin suuntiin etäisyydelle e/4, kun e = min(b;2h), jossa h on rakennuksen korkeus ja b on rakennuksen suurempi sivumitta.” Eli ratkaistaan kaavasta e ja sen perusteella nurkka-alueen ulottuvuus.

Varaston hyllymateriaali

Minulla on suunnitelma rakentaa lämpimään varastoon hyllyjä tavaran säilytystä varten. Hyllyjen syvyys voisi olla 400 mm tai 500 mm. Kannakeita tulisi 600 mm välein kiinni seinään. Hyllyjen kuormitusta on vaikea arvoida, mutta painoa niille saattaa tulla jonkin verran esim. kirjoista tai vastaavasta tavarasta. Toinen kohde jonne hyllyjä tarvittaisiin on autotalli. Siellä voi olla vähän enemmän kosteutta, mutta talli on myös lämmintä tilaa. Mitä levyä voisitte suositella käytettäväksi edellä mainittuihin kohteisiin ?

Vastaus: Hyllyt kannattaa tehdä ”massiivipuulevystä” eli vanerilevystä, liimapuulevystä tms ”oikeasta” puulevytuotteesta. Tässä tapauksessa kannattaa siis unohtaa lastulevy, MDF-levy tms, koska tällaisten levyjen kosteudenkestävyys on rajoittunut ja niiden virumakerroin on suuri. Ja mitä kosteammassa ilmastossa levy on sitä suurempi on sen virumakerroin. Tarkoittaa siis sitä, että kuormituksen alaisena levyyn syntyy ajan kuluessa suuri taipuma. Tämä on helposti näkyvissä jo tavallisessa kirjahyllyssä, jossa lastulevyhylly on notkollaan pelkien kirjojen painosta. Alla muutama esimerkki hyllylevyiksi sopivista tuotteista

Liimapuulevy: levyn paksuus kuormituksen mukaan
http://www.ylojarvenpuu.fi/c/41-liimapuulevyt/

Vanerilevy: pinnoitettu tai pinnoittamaton, riippuu miten hienon hyllyn haluaa tehdä – jos hylly on kosteassa ilmastossa ja pinnoittamaton, niin sitten havuvanerilevy, koska pinnoittamattomaan koivuvaneriin tulee helposti mustia homepilkkuja, jos levy on kosteassa ilmastossa http://www.metsawood.com/fi/tuotteet/vanerit/Pages/Vanerit.aspx

OSB-levyn kosteuseläminen

Kysymys koskien OSB levyn kosteuselämistä ja sen käyttäytymistä sisäseinissä. Eli olisi tarkoitus OSB-levyä kipsilevyn takana kiinnityspintana. Yleensähän tässä on käytetty vaneria. On kohteita, joista on tullut palautetta, että vaneri elää liiaksi taustalla. Eli on havaittu seinien pullistelua. Miten on OSB levyn kosteuskäyttäytyminen verrattuna vaneriin? Löysimme levyjen ominaisuudet kyllä, mutta vertailevia arvoja emme löytäneet mistään. Eli OSB levystä löytyy kyllä turpoama 24h vesiupotuksessa, mutta vanerin vastaavaa arvoa emme löytäneet. Ja vanerille löytyy arvo kosteuselämiselle kosteuspitoisuuden muuttuessa, mutta vastaavaa arvoa OSB-levylle ei löytynyt. Niin nyt on epäselvää kummassa levyssä on pienempi kosteuseläminen normaaleissa sisäolosuhteissa?

Vastaus: Liitteestä löytyy molempien levyjen kosteuselämisen laskemiseen tarvittavat tiedot. Vanerilevyn pullistumiseen on joskus ollut syynä se, että seinään on asennettu hyvin ohut vaneri (esim. 9 mm paksu levy, jossa 3 kpl 3 mm paksuja viiluja) ja vaneri on asennettu väärinpäin seinätolppiin nähden. Väärinpäin tarkoittaa sitä, että levyn pintaviilut eivät ole olleet kohtisuoraan tolppia vastaan vaan tolppien suuntaisesti. Tällöin ohut vanerilevy on taivutusjäykkyydeltään erittäin heikko tolppien välillä ja se pullistuu helposti, kun levy vähänkin turpoaa (vain yksi 3 mm paksu viilu yrittää pitää levyä suorana). Liitteenä kuva, jossa tämä asia on näkyvissä oikeassa seinässä.

Parven rakentaminen

Minulla on n. 6 metriä korkea n. 60m2 (6 metriä leveä ja 10 metriä pitkä) halli, johon rakennan parven, joka kattaa noin puolet tilasta eli on 6 metriä leveä ja 5 metriä pitkä. Tavoite on, että tukipuut tulevat ainoastaan tilan reunoihin. Miten tällainen parvi kannattaisi toteuttaa siten, että se kestää hyvin liikkumista ja kohtuullisen painaviakin auton osia?

Vastaus: Esittämänne parvi voidaan toteuttaa esimerkiksi siten, että parven lattian runko tehdään hallin poikittaissuunnassa 6 m pitkistä riittävän järeistä Kerto-S-palkeista (k600 jaolla) (tai liimapuupalkeista). Palkkien päälle riittävän paksu vanerilevy kansirakenteeksi. Kyseinen parven lattiapalkisto kiinnitetään ulkoseinillä oleviin pystytukirakenteisiin (riittävän järeä palkki hallin pituussuunnassa, jota kantaa riittävän järeät tolpat) siten, että parven kuormat ohjautuvat perustuksille.

Puujulkisivurimoitus

Minkalaista puuta ja käsittelyä suosittelette kivitalon pinnalle tulevaan julkisivurimoitukseen meren rannalle? Vaihtoehtona olisi kuusi tai mänty, ja haluaisimme erittäin kestävän sävyn ja maalin puun pintaan, ehka tehdaskäsittely olisi paikallaan. Riman läpimitta olisi noin 50mmX50mm, vakiomitoista riippuen.

Vastaus: Meillä ei ole antaa suoraa kokonaisratkaisua, koska ”kaikki vaikuttaa kaikkeen”:

  • puulaji vaikuttaa julkisivun ulkonäköön
  • puulaji vaikuttaa pintakäsittelyn tyyppiin
  • pintakäsittely vaikuttaa julkisivun ulkonäköön
  • jne.

Voimme antaa vain perustietoja, joiden pohjalta valinta tehdään. Pintakäsittelyjen osalta pyydämme teitä olemaan yhteydessä maalivalmistajiin, kun olette valinneet puulajin.

Mikäli käytetään tavallista kuusta (mäntyä ei suositella julkisivuun), on rimoituksen säänkestävyys pelkästään pintakäsittelyn varassa. Tämän takia rimat tulee olla teollisesti pintakäsiteltyjä ja niiden huoltomaalaus tulee tehdä maalivalmistajan ohjeiden mukaisesti. Mikäli pintakäsittelyä ei haluta käyttää, tulee puulajin olla sellaisenaan säänkestävää. Alla olevasta taulukosta näette erilaisten puulajien ja lämpökäsittellyn puun lahonkestävyyden. Suosituksena kyseisessä tapauksessa olisi pyrkiä vähintään lahonkestoluokkaan 2. Julkisivuja on tehty myös lehtikuusesta erilaisilla pintakäsittelyillä ja jopa ilman pintakäsittelyä. Lehtikuusta on myös montaa lajia, joten sen säänkestävyys on lajiriiippuvaista. Mikäli käsittelyä ei tehdä ollenkaan, tulee varautua puun harmaantumiseen. Mikäli käytetään kuulto- tms. öljykäsittelyä, tulee varautua peittomaalausta tiheämpään huoltomaalaukseen.

Jääkiekkokaukalon materiaali

Olen suunnitellut rakentavani kotipihaamme pienimuotoisen jääkiekkokaukalon, jossa lapsemme saisivat pelata ”höntsäkiekkoa” aina vapaa-aikoinaan. Mistä materiaalista suosittelette tehtävän kaukalon reunat, joka kestäisi kosteutta? Onko valmiiksi muotoon väännettyjä paloja kulmiksi?

Vastaus: Käytännössä vaihtoehtoja taitaa olla vain pinnoitettu vanerilevy. Vaneri on kestävää ja sitä voidaan taivuttaa ihan kotikonstein kaarevaa runkorakennetta vasten. Teidän kannattaa kysyä pinnoitettuja vanereita (fenolifilmi, muovipinnoite jne.) esimerkiksi valmistajilta (UPM, Koskisen, MetsäWood). Muovipinnoitettu vaneri voisi olla tähän hyvä ratkaisu. Fenolifilmipintainenkin varmaan toimii. Riippuu vähän, että miten hienon haluaa tehdä. Kaikissa pinnoitetuissa vanereissa kosteudenkestävyyden kannalta on eristyisen tärkeää, että reunasuojaus (maalaus) on kunnossa ja että levyn kiinnitykseen käytettävien liittimen kanta ei riko pinnoitetta siten, että vesi pääsee tätä kautta levyyn. Valmiiksi muotoon taivutettuja paloja tähän tarkoitukseen ei varmaan ole myynnissä.

Väliseinien päällystäminen

Kyseessä on hirsirunkoiset väliseinät, joissa on lautakoolaus 40cm jaolla. Voiko niihin laittaa 12mm paksun puukuitulevyn vai jääkö seinät liian ”heppoisiksi”/ joustaviksi? Mitä muita vaihtoehtoja on väliseinien pintamateriaaliksi?

Vastaus: Liitteenä on huokoisen puukuitulevyn RT-kortti. Siinä ei suoraan sanota millainen puualustan tulee olla, johon levy kiinnitetään. Kiinnikeriviväli on kuitenkin rajoitettu 400 mm:iin. Tämä voisi vihjata 400 mm:n koolausjaosta. Levyt tulee aina olla kiinnitetty kaikilta reunoiltaan alustaan. Mutta jos asiaa miettii käytännössä, niin levyä jää 300 mm tyhjän päälle koolauslautojen väliin, joten ei se mikään tukevin seinä ole, jos seinään kohdistuu kuormitusta. Toimii kuitenkin seinälevytyksenä, jos mikään ei ”töki” seinää. Kysymyksessä on siis enemmänkin makuasia. Ainahan on mahdollisuus tehdä koe hankkimalla yksi levy ja kiinnittämällä se koolaukseen. Jos levy ei jousta liikaa, niin asia kunnossa. Hirsirakennuksessa pitäytyisin puulevyissä. Käytännössä vaihtoehtoja on vaneri, huokoinen puukuitulevy ja lastulevy. Lastulevy turpoaa kuitenkin helposti, jos sisäilman kosteus pääsee korkeaksi (kylmillään oleva rakennus). Huokoinen puukuitulevy on vanhoissa hirsirakennuksissa suosittu (ks. liitteenä oleva Museoviraston ohjekortti). Sisäverhoukseen tarkoitetuista vanereista ja lastulevyistä saatte lisätietoa esimerkiksi Koskisen Oy:n teknisestä neuvonnasta. http://www.koskisen.fi/tuotteet/vanerituotteet

Kosteudenkestävän vanerin paksuudet

Minkä paksuisena kosteudenkestävää vaneria on tarjolla? Olen löytänyt 9-millisen, mutta onko myös 6.5 mm olemassa? Sopiiko ”maatalousvaneri” kosteaan tilaan?

Vastaus: Kosteudenkestävällä vanerilla tarkoitatte ilmeisesti fenolifilmipinnoitettua tai muovipinnoitettua vaneria. Liitteenä Vanerikäsikirja, jossa on yleistietoa vanerista (sivulla 24 kosteudenkestävyydestä). Lisäksi liitteenä on esitteitä pinnoitetuista vanereista, joita valmistetaan 6,5 mm paksuna. Pinnoitetun vanerin kosteudenkestävyyden näkökulmasta on erityisen tärkeää, että levyn reunat on suojattu asianmukaisesti ja levyjen kiinnityksessä huomioidaan, että pinnoite ei vaurioidu siten, että kosteus pääsee pinnoitteen ohi levyn sisään. Ns. maatilavaneri on fenolifilmipinnoitettua vaneria ja näin ollen normaali ”filmivaneri”.

Kannattaa olla yhteydessä myös vanerilevyn valmistajaan, koska he osaavat neuvoa parhaan levyvaihtoehdon käyttökohteen mukaan (UPM, Koskisen, MetsäWood).

Tammen hiiltymisnopeus

Olemme hyväksyttämässä palotarkastajalla tammesta, vanhan mallin mukaan valmistettuja liiketilan ikkunallisia ulko-ovia paloluokkaan EI30. Palolasin kiinnitys tehdään tammilistalla, joka on ruuvein kiinnitetty. Listan paksuus ruuvin kiinnityskohdassa on noin 15 mm

Onko tammen hiiltymisnopeus noin 1 mm minuutissa, kuten yleisesti? Lisääkö tammilistan käsittely palonsuoja-aineella (MP FR 300-350g/m2) todistettavasti lasituksen paikallaan pysyvyyttä?

Vastaus: Puun hiiltymisnopeudet (eurokoodin mukaiset) on esitetty liitetiedostossa. Kyseisiä hiiltymisnopeuksia käytetään, kun mitoitetaan massiivisia puuosia (sahatavaratolppa jne.). Kun rakenneosa on pieni tai ohut (vertaa esim. lautatavara) on hiiltymisnopeus huomattavasti suurempi, koska massiivisuuden puuttuessa rakenneosa palaa nopeammin. Tässä tapauksessa käytetään nimellistä hiiltymisnopeutta, koska lista palaa kaikilta sivuilta samaan aikaan. Tammen tiheys on n. 750 kg/m3. Suoraa vastausta liitteen taulukosta ei löydy kyseisen tammilistan hilltymisnopeudelle, mutta siitä voi arvioida varmalla puolella olevan arvon. Puurakenteissa palosuoja-aineita käytetään yleensä parantamaan pintaluokkaa (esim. D-s2, d0 => B-s1, d0). Puurakenteiden palomitoituksessa palosuoja-aineita ei kuitenkaan huomioida eurokoodin mukaisessa mitoituksessa. Mikäli palosuoja-aineen valmistajalla on testituloksia siitä, että palosuoja-aine voidaan huomioida hiiltymämitoituksessa, niin silloin asia on toinen. Voisiko kyseisen palolasin kiinnityksen suunnitella liitteen ehdotuksen mukaan, jolloin lasin paikallaan pysyminen ei olisi vain puulistojen varassa.

Pilarikengät

Meillä on suunnittelussa puurakenteinen halli, joten onko tiedossa toimittajaa puupilarikengille en löytänyt internetistä toimittajaa?

Vastaus: Riippuu vähän siitä, että millaisesta pilarikengästä on kysymys. Mastopilarin perustusliitokseen ei ole valmiita liitososia vaan ne suunnitellaan yleensä tapauskohtaisesti ja valmistetaan konepajassa. Peikolla (ks. liite) oli joskus valmisosa tähän tarkoitukseen, mutta sen saatavuudesta meillä ei tällä hetkellä ole tietoa. Puuhallin voimaliitoksia on esitetty HalliPES 1.0 osassa 14 http://www.puuinfo.fi/hallipes. Muita puurakenteiden liitososia voi tiedustella esimerkiksi seuraavistayrityksistä: http://www.strongtie.fi/ http://www.mitek.fi/Default.aspx http://www.konepuristin.com/konepuristin.php

Julkisivulaudan kiinnikkeet

Olen uusimassa mökin saunarekennuksen julkisivuverhousta ja uuden verhouksen alle tulee ristiinkoolaus lauta 22mm + lauta 22mm, kysynkin nyt että soveltuuko ihan tavallinen sinkitty ruuvi lautojen kiinnitykseen ? kun kuitenkin laudat jäävät verhouksen alle. Mikä on yleinen käytäntö, kun ei tunnu oikein mitään yleistä ohjeistusta kyseisestä asiasta löytyvän? Suunnitelmissa olisi käyttää 4,5×70 sinkittyä yleisruuvia lautojen kiinntykseen.

Vastaus: Kysymys on siis julkisivulautojen taustakoolauksen kiinnityksestä. Tavallisesti tuossa käytetään kuumasinkittyjä nauloja, kun ollaan varmistuttu siitä, että naula ylettyy seinän runkorakenteeseen riittävästi. Tapauksessa, jossa naulojen tartunta runkorakenteeseen ei ole riittävä, käytetään tavallisesti ruuveja. Liittimen tyypistä riippumatta tulee liitintä valittaessa huomioida, että liittimellä on riittävä korroosiosuojaus. Korroosiosuojaus määräytyy rakenteen käyttöluokan mukaan. Teillä on kysymyksessä käyttöluokka 2 eli liitin on suojattu julkisivulaudoituksella vettä vastaan, mutta liitin on tekemisissä ulkoilman kosteuden kanssa (ulkokuiva olosuhde). Liitteessä olevasta taulukosta näette, millaisia korroosiosuojauksia vaaditaan eurokoodin mukaan erilaisissa liittimissä ja käyttöluokissa. Merkintä Fe/Zn 12 c tarkoittaa sähkösinkitystä, jossa sinkkikerroksen paksuus on 12 mikrometriä. Merkintä Z275 tarkoittaa kuumasinkitystä, jossa sinkkikerroksen paksuus on noin 20 mikrometriä. Ruuveille löytyy nykyisin muitakin pinnoitteita kuin sinkitys, jotka saattavat olla jopa sinkitystä kestävämpiä. Yleisohjeita puujulkisivun tekemiseen löytyy tästä ohjeesta. Kannattaa huolehtia myös siitä, että kiinnityskoolauksen paksuus on riittävä, koska se muodostaa tartuntapituuden julkisivulaudan kiinnitysnaulalle.

Hirsitalon lattialaudat

Olen tekemässä vanhaan hirsitaloon tuulettuvan alapohjan ilman eristettä.Talo on vain kesäkäytössä. Ostin lattialaudat, jotka oli muoviin pakattu ja joiden kosteusprosentti alta kahdeksan. Aukaisenko muovit ja odotan että kosteusprosentti nousee n.15 prosentiin vai onko turpoamisen vaara jos laitan ne heti?

Vastaus: Perusohjeena puutuotteiden asennuksessa on, että tuotteen kosteus asennushetkellä tulisi vastata mahdollisimman hyvin tuotteen loppukäytön olosuhteita. Esimerkiksi lämmitetyssä asuinrakennuksessa (keskuslämmitys) lattialaudan kosteus saattaa kesällä olla noin 12 % ja talvella noin 5 %, joten näiden keskiarvo on noin 8,5 %. Näin ollen lämmitetyn rakennuksen (keskuslämmitys) lattialaudan kosteuden olisi hyvä olla asennushetkellä luokkaa 8 %. Tällöin lattialaudan kosteusliikkeet molempiin suuntiin (kutistuminen, turpoaminen) olisivat suuruusluokaltaan samankaltaisia. Teidän tapauksessa kysymyksessä on kylmä rakennus, joten lattialaudan kosteus tulee olemaan korkeampi. Liiallisen turpoamisen vaara on olemassa, mikäli lattiaan asennetaan liian kuivaa lautaa. Suosittelemme, että haette edellä esitetyllä tavalla lattialaudan loppukäytön olosuhteet ja tällä tavalla määritätte lattialaudan asennuskosteuden. Laudan tasapainokosteuden määrittämisessä voitte käyttää apuna liitteenä olevaa Puuinfon teknistä tiedotetta Puun kosteuskäyttäytyminen. Lisäohjeena loppukosteusolosuhteen arvioimisessa voitte käyttää seuraavia puutavaran suuntaa-antavia kosteustiloja (Suomessa). Ulkona katoksen alla: puun kosteus 20…24 % Kylmä, suljettu tila: puun kosteus 15…18 % Ikkunat ja ulko-ovet: puun kosteus  12 % Lämmitetyt sisätilat (uunilämmitys): puun kosteus 10…12 % Lämmitetyt sisätilat (keskuslämmitys): puun kosteus 5…8 %. Tuulettuvassa alapohjassa kosteuden lähteitä on useita, jotka eristämättömässä rakenteessa suoraan vaikuttavat myös lattialaudan kosteuteen. Tuulettuvan alapohjan suunnitteluun saatte ohjeita esimerkiksi Puuinfon teknisestä tiedotteesta Tuuletettu puualapohja. Rakenteiden suunnittelussa kannattaa aina käyttää apunaan myös rakennesuunnittelijaa. Lisäksi aina kannattaa kysyä myös puutuotteen valmistajan ohjeistus asennuskosteuteen yms.

Vanerin vahvuus ja laatu?

Minkä vahvuista ja laatuista vaneria tulisi laittaa sekundäärikannattajien päälle (jako k600) rossipohjaan? Levyn päälle harkitaan lattialämmitystä ja laminaattia.

Vastaus: Asuinrakennuksen lattiassa käytetään tavallisesti ympäripontattua paksuviiluista kuusivaneria. Levykoko on tavallisesti 2400×1200. Ensimmäinen mitta ilmoittaa levyn pintaviilun syysuunnan. Levy asennetaan siten, että levyn pintaviilun syysuunta tulee kohtisuoraan kannattimia vastaan. Levyn paksuus määräytyy kannatinjaon sekä kuorman perusteella ja on enemmänkin rakennesuunnittelijan asia määrittää levyn paksuus. Vanerilevy tavallisesti kyllä kestää asuinrakennuksen lattian kuormat helpostikin, mutta tärkeitä on, että levy on niin paksu, ettei se notku kävelystä (lattian värähtely). Tähän vaikuttaa tietenkin myös se, että millaisia levytyksiä tai valuja aluslattialevyn päälle lisäksi tulee. Jos kannatinjako on 400 mm on tavallisesti käytetty 18 mm paksua vaneria. Teidän tapauksessa kannatinjako on 600 mm, joten levyn tulee olla edellistä paksumpi.

Levyjäykistysohjelma, kaksi levyä kapasiteetit

Mitenkä kapasiteetit suhtautuu jos laitetaan kaksi levyä päällekkäin esim. autotallin yläpohja tai huoneistojen väliset seinät rivitalossa?

Vastaus: Kahdelle päällekkäiselle levylle en ole löytänyt mitään laskennallista ohjeistusta. Kipsilevyvalmistajilla on kapasiteetti esimerkiksi levy-yhdistelmälle GF 15 + GEK 13, mutta se perustuu luultavasti koekuormituksen antamaan kapasiteettiin. Ongelmana kahden päällekkäisen levyn tapauksessa on saada selville, että mikä on päällimmäisen levyn jäykkyys, kun sen liittimet ”luistavat” päällekkäisten levyjen välisessä leikkauksessa sekä alimmaisen levyn ja rankarungon leikkauksessa.

Saunan smyygi, liimapuulauta?

Sopiiko liimapuulauta saunan ikkunan smyygin peittolistaksi?

Vastaus: Liimattu puutuote sopii saunaan, mikäli huomioidaan seuraavat tekijät: a) Liimatyypin tulee sellainen, että se kestää lämpöä ja kosteutta b) Liimattuja tuotteita valmistetaan usein myös mäntysahatavarasta, jota ei suositella saunaan (oksat vuotavat lämmetessään pihkaa). Eli tulee varmistaa, että liimattu tuote on valmistettu saunaan soveltuvasta puulajista.

OSB-levy väliaikaiseen saunaan?

Etsin vastausta kysymykseeni, että voiko osb-levystä. 8mm rakentaa väliaikaisen saunan. Levy näytti olevan ainakin ulkokäytössä mistä sain sen. Levy vain mietityttää? Kosteudella ei niin väliä jos kostuu väliaikaiskäytössä hieman, mutta kestääkö höyryä, kuumuutta. Haihduttaako jotain liimamyrkkyjä, kaasuja lämmetessä. Luin jostakin, että kuumuuden kesto olisi hyvä. Mutta arvelluttaa jos se on homesuojattu. Muodostaako kuumetessa kaasuja tai formalehydiä? Voiko sitä vetää saunasuojalla?

Vastaus: OSB-levyjä on erilaisia eri käyttötarkoituksiin ja eri käyttöluokkiin (sisäkuiva olosuhde ja ulkokuiva olosuhde). Levyjen ominaisuudet ovat riippuvaisia valmistajasta ja levytyypistä (OSB/2, OSB/3, OSB/4 jne.). OSB-levyjen ominaisuudet on esitetty CE-merkintään liittyvässä suoritustasoilmoituksessa (DoP = Declaration of Performance). Kyseisessä dokumentissa on esitetty formaldehydipäästöt yms. Edellisistä kommenteista johtuen pyydämme, että olette yhteydessä levyä myyvään tahoon, jolloin pysytte selvittämään tarkasti levyn ominaisuudet ja käyttökohteet.

Puuvaraston kuormitukset?

Mistähän nykyisin euromaailmassa saisi yksiselitteisesti tuulen painekertoimet ja tuulipaineen laskentakaavat eri rakennusvaihtoehdoille? Meillä olisi tarve suunnitella halkovarasto Nurmijärvelle. Rakennuksen yksi sivu on avoin.

Vastaus: Tuulikuorman määrittämiseen löytyy ohjeita esimerkiksi Puuinfon Eurokoodi 5:n lyhennetystä suunnitteluohjeesta.

Umpitammea vai havupuusisuksilla tammipintaa ikkunan- ja ovenpieliin?

30-luvun kerrostalomme kaipaa katutason liikehuoneistoille uusia ikkunapuitteita ja ovia, samaten aiomme uusia talon pääulko-oven. Nykyiset, alkuperäiset ovat umpitammea. Olemme vastaanottaneet urakoitsijoilta tarjouksia, joiden hintahaitari johtuu siitä, että edullisin tarjoaa toteutusmateriaaliksi ns. insinööripuuta havupuusisuksella ja päällä tammipuukerros (10-20 mm), toinen umpitammea. Onko tuo umpitammi materiaalina niin selkeästi käyttöä ja aikaa paremmin kestävä materiaali, että taloyhtiömme kannattaa nyt tehdä tuo isompi investointi? ”Karvalakkituntumalla” sanoisin itse, että kyllä…?

Vastaus: Meillä ei valitettavasti ole antaa kysymykseen yksiselitteistä vastausta vaan asiassa kannattaa kääntyä valmistajien puoleen. Kumpikin vaihtoehto tullee edellyttämään huoltoa ja mm. puupintojen uudelleen käsittelyä määrävälein. Hinnan ja kestävyyteen liittyvän mielikuvan ohella vertaisin myös millaista huolto-ohjelmaa valmistajat ehdottavat ja millainen pitkäaikaiskestävyys ratkaisulla valmistajien mukaan on saavutettavissa.

Lastulevyä ulkorakennukseen?

Olen rakentamassa mökillemme Itä-Suomeen varastorakennusta (3,6×2,4 m2). Varasto ei ole lämmin, joten sen lämpö- ja kosteuseläminen vaihtelee vuoden aikojen mukaan. Harkitsen rakennuksen eristämistä Ekovillalla sen vaatimin ohjein. Voiko em. kohteessa käyttää lastulevyä seinä-, kattoa ja/tai lattiarakenteissa? Jos voi, millaista levyä? Ponttilevyä?

Vastaus: Lastulevyn käyttökohteet määräytyvät käyttöluokan mukaan. Eli millaiset kosteus- ja lämpöolosuhteet levyn käyttökohteessa vallitsee. Käyttöluokat ja niihin soveltuvat lastulevyjen tyypit on esitetty liitteessä (punaisissa kehyksissä). Tavalliset lastulevyt (kuten liitteestä näette) on tarkoitettu käyttöluokkaan 1 eli niitä ei ainakaan voi käyttää kuvailemassanne rakennuksessa. Kannattaa miettiä myös OSB-levyä. Tästä saatte lisätietoa rautakaupoista.

Palomuuriseinän suunnittelu

Onko teillä ohjeita / ratkaisuja palomuuriseinän suunnitteluun, 5m korkeaan EIM-60 puurunkoiseen ulkoseinään?

Vastaus: Valmiita puurakenteisen palomuurin rakennetyyppejä ei ole olemassa. Muilla materiaaleilla kuin betonilla, palomuurin hyväksyttävyys perustuu hyvin pitkälti laboratoriotestaukseen (tiiviys, eristävyys, kantavuus, iskunkestävyys). Ongelmana on erityisesti tuo iskunkestävyys. Iskunkestävyyden todentaminen laskelmilla (ja että onko palomuuri vielä tiivis iskujen jälkeen) saattaa olla hyvin hankalaa. Liitteessä kohdassa Seinärakenteet on kerrottu testausmenetelmästä. Periaatteessa jos palomuuri tehdään esimerkiksi CLT-levystä tai muusta vastaavasta massiivisesta tuotteesta, voitaisiin sen iskunkestävyys varmaan jotenkin laskelmilla osoittaa. Kantavuus R ja osastoivuus EI voidaan määrittää eurokoodin palomitoitusmenetelmillä. Voisitte kysyä myös jostakin paloinsinööritoimistosta, että onko heillä jotakin kokemusta puurakenteisista palomuureista.

Hirren ja lattialaatan liitos

Löytyykö ohjetta, rakennekuvaa ohjeellista tms., kuinka hirren ja lattia laatan liitos tehdään hirseinään? ?

Vastaus: Valitettavasti mitään valmista detaljia ei ole olemassa. Kyseinen detalji on aina suunniteltava tapauskohtaisesti huomioiden lattia- ja seinärakenne, huonetilan käyttötarkoitus (kuivatila vai märkätila), liittymän ulkonäköseikat jne. Liitteenä on kuitenkin periaatedetalji, jollaisen olen itse suunnitellut ja asentanut erääseen hirsihuvilaan kodinhoitohuoneeseen ja vessoihin. Nämä olivat siis kuivia tiloja. Ratkaisusta tuli erittäin siisti ja se sallii lattialle jonkin verran vettä. Käytännössä lattia on kaukalo, jossa on RST-peltiset laidat. Peltilistat on jiirattu nurkissa ja liitetty toisiinsa niittaamalla erillistä kulmalistaa ja tiivistysmassaa käyttäen. Laitoin tämän liitteeksi sen takia, että jos tästä voisi soveltaa jotakin teidän kohteessa. Mikäli kysymyksessä on märkätila eli seinää pitkin valuu vettä, tulee peltilistan yläreuna asentaa hirressä olevaan uraan, jotta seinältä valuva vesi ohjautuu peltiä pitkin lattialle eikä hirren ja peltilistan väliin.

Yläpohjan kannatus

Suunnittelen pientä 25 m2 vierasmökkiä. Kahden tason ratkaisu. Yläkerran harjakorkeus 1600 mm joten m2 eivät lasketa mukaan kokonaisneliömäärään. Olen suunnitellut ja toteuttanut tämän tyyppisiä aikaisemminkin mutta silloin kattotuolit ovat aina olleet pelkkiä ”kolmioita” usein tehty 50 x 150 puutavarasta. Näissä tapauksissa on ollut helppo tehdä ulkoseinien rungot ja päättä ne kahdella 50 x 100 mm  . Näiden päälle on sitten nostettu kattotuolit c/c 900 mm ja niiden väliin asennettu pelkät 50 x 150 niin että ollaan saatu hyvä ei notkuva välipohja tähän ”parvitilaan”. Näissä tapauksissa kattokorkeus siis harjan kohdalla 1600 mm ja sivuissa korkeus on mennyt niin sanotusti nollaan. Uusi asia jota en oikein hallitse. Tilaajani haluaa periaatteessa samanlaisen ratkaisun sillä erolla että nyt kattotuoli ei voi olla pelkkä ”kolmio”, kolmesta puusta tehty. Nyt sivuissa ei mennä nollaan vaan haluavat sisäkorkeuden pitkillä sivuilla olevan noin 700 mm. Mitään ristikkotukia ei matalaan ylätilaan tietenkään haluta. Mietiskelen nyt siis kattotuolia jossa siis sivuissa pystyt ennekuin alkaa itse harjan osat. Vaikea selittää mutta valmiina tämän tyyppistä kattotuolia ei näytä netin kautta löytyvän. Löytyy kyllä sellaisia jotka eivät ole tarkoitettu käytettäviksi silloin kun ylätilasta halutaan yksi toimia tila.

Vastaus: Voisitte olla yhteydessä NR-rakenteita valmistavaa yritykseen: http://www.sepa.fi/ Muistelen, että he ovat tehneet ainakin yhden kohteen liitteen periaatteella (momenttijäykkä liitos). Olin itse siinä kohteessa rakennesuunnittelijana. Momenttijäykän liitoksen takia ristikon puuosista tulee melko järeitä ja naulalevyistä isoja. Tuon menetelmän käyttöä rajoittaa tietenkin rakennuksen koko, mutta pitäisi onnistua sellaiseen ”rintamamiestalon” kokoiseen taloon.

Alaohjauspuun kosteus

Yritän tulkita ko raportin alaohjauspuiden kuntoa.

Alaohjauspuu on kestopuuta ja ulkoisesti puussa ei ole vaurion merkkejä Kysymys kuuluu: onko liitteen alaohjauspuun kosteusprosentit hälyttävän korkeita ? Talo on rakennettu 1978 ja kyseessä ns valesokkelirakenne, jossa alaohjauspuu on lattiapinnan alapuolella. Tässä tapauksessa noin 160mmm. Raportti ehdottaa kaikkien alaohjauspuiden vaihtoa ja rakenteen muuttamista. Korjauksena on jo perusmuurilevyt asennettu ja salaoja- ja sadevesiputket asennettu, näin rakennetta saadaan joka tapauksessa kuivumaan.

Vastaus: Kun puun kosteus on yli 24 % alkaa se olla homehtumisen riskirajoilla. Painekyllästetyssä puussa homehtumista ei tietenkään ilmene niin helposti kuin tavallisessa puussa, koska suoja-aineet estävät tämän. Rankaseinissä riittävän märkä alaohjauspuu aiheuttaa sen, että tolpat imevät kosteuden tehokkaasti itseensä (syysuunnassa) ja lahoavat alapäistään. Tämän takia painekyllästetyn alaohjauspuun kosteudensietokyky ei pelasta tolpparunkoa, jos tolpat eivät myös ole painekyllästettyä. Tällaiseen tilanteeseen ei tietenkään saa koskaan joutua, että rakenteeseen tulee kosteutta, jota painekyllästetyn puun avulla yritetään pitää kurissa. Rakenteet tulee suunnitella siten, että niihin ei tule kosteutta ja että pärjätään tavallisella puutavaralla. Raportissa esitetyt kosteudet ovat mielestäni liian korkeita, jos ne ovat yli 24 %. Liitteessä on tietoa puun kosteudesta. Siitä näette, että mitä tarkoittaa, jos puun kosteus on esim. 30 %. Se tarkoittaa sitä, että puun solujen seinämät ovat täynnä vettä eli kuten lähes tuore sahatavara, jota ei ole vielä kuivattu.

Liikuntasalin sisäverhousvanerit

Liikuntasalin vanereihin liittyen puidaan järkevintä vaihtoehtoa. Eli vaneriksi on päätynyt combivaneri S/WG koivusta 15mm paksuudella. Näkyvällä puolella S-laatuluokka. Rakennuttaja pohtii, että kannattaako tehdä tässä tapauksessa pusku- vai ponttisaumalla. Levytyksen takana 48×48 k600 vaakaan. Levyt pintakäsitellään Teknoksen vesiohenteisella erikoislakalla 3 x 512 HELO AQUA 40. Jos tehdään suoralla reunalla ja puskuun, niin suositteli levytoimittaja 2-3 elämisrakoa. Jos toteutetaan ponttisaumalla, niin onko mielestäsi riskiä levyjen vääntymisestä? Ponttausliitoksen syvyys 1cm. Tarvitaanko elämisrakoa ponttisaumaan, kun levykoko 2400×1200. Ruuvit kiinnitetään uppokantaruuvauksella. Millä ruuvausvälillä kiinnitys täytyisi tehdä. 400mm ruuvausvälein riittävä? Onko niin, että ponttireunaisella vaihtoehdolla ei tarvita pystysuuntaista koolausta saumojen taustalle, eli vaakakoolaus k600 riittäisi? Jos tehdään puskusaumalla, niin pystysuuntaan tarvittaisiin koolaus saumojen taustalle tai sitten täytyy vaakakoolaus tehdä tiheämmällä välillä kuin k600, eikö vain?

Vastaus

1. Pusku- vai ponttisauma? Itse laittaisin tässä tapauksessa pontatun levyn (ehdottomasti täyspontti, puolipontti ei auta hammastukseen), koska tällöin ei tarvita koolausta pystysauman taakse ja levyn reunat eivät hammasta missään olosuhteessa. Näkyvässä levyn särmässä olisi hyvä olla pieni viiste (varjoura), jotta sauman pieni kosteuseläminen ei korostu.

2. Tarvitaanko elämisrakoa ponttisaumaan? Pontattu ja ei pontattu vaneri elää kosteudesta samalla tavlla. Suoraan reunaan jätetään yleensä pieni avosauma, jotta näkyvän raon pieni eläminen ja pienet heitot eivät näy (varjoura). Erityisen tärkeää kaikissa sisustuspuutuotteiden asennuksessa on, että kosteusolosuhteet eivät paljon vaihtele asennuksen jälkeen. Jos tuote on liian kostea, tulee saumoihin isot raot myöhemmin, koska tuote kutistuu. Jos tuote on kuiva ja se saa rakennustyön aikana liikaa kosteutta, tuote turpoaa ja verhous voi lommahtaa ja taas myöhemmin tulee isot raot saumoihin, kun tuote kutistuu. Levyjen asennusvaiheessa levyjen kosteuden tulee olla sellainen, että se vastaan tilan loppukäytön kosteusolosuhteita mahdollisimman hyvin. Eli sellainen, että levy mahdollisesti hiukan kutistuu talvella (kuiva ilma), jolloin saumaan saattaa tulla pieni rako, joka kesällä sitten menee taas kiinni (kostea ilma). Tämän takia se varjoura olisi hyvä. Kun kosteus huomioidaan levyjen asennusvaiheessa edellä esitetyllä tavalla (levy elää vain kutistuen), niin mielestäni pontit asennetaan silloin pohjaan. Vanerissa on se hyvä, että sen eläminen ristiviilutuksen ansiosta on erityisen pientä. Aivan eri luokkaa kuin massiivipuulla.

Pyöreä liimapuu

Pyöreä liimapuu jonka lamellin lujuus on C24. Kuinka iso tulisi koon olla että vastaisi lujuudeltaan luonnonpuista pylvästä? Luonnonpuisten pylväiden koko:

11 m: latva min. 195mm ja 1,5m tyvestä min. 300mm.

12 m: latva min. 195mm ja 1,5m tyvestä min. 310mm.

Vastaus:  Ohje RIL 205-1-2009 sanoo, että ”Suomalaisen pyöreän puutavaran lujuusluokaksi voidaan olettaa C30”. Asia on kerrottu myös oheisessa liitteessä. Se, että millainen liimapuupylväs vastaa C30-lujuusluokan luonnonpuupylvästä, tulisi tutkia rakennelaskelmissa. Puuinfo ei valitettavasti tee tällaisia rakennelaskelmia. Asiaan vaikuttaa myös se, että miten liimapuupylväs on lamelleista koottu ja onko pylväs umpinainen vai ontto jne.

Yläpohjan osastointi

Pientalon autokatoksen tai autotallin yläpohja vaatimus on yleensä EI-30. Tämä toteutetaan yleisesti kahdella 13mm kipsilevyllä NR-ristikoihin kiinnitettynä koolausten välityksellä. Pitääkö ristikko olla tässä tilanteessa R-30, vai käykö tavallinen ristikko?

Vastaus:  P3-paloluokassa yläpohjan osastointi kannattaa tehdä alapuolisten osastojen mukaan (kuten RakMK E1 määrittelee) (ks. liite) eli osastoivat seinät viedään vesikatteeseen saakka (kuten yleensä rivitalossa). Tällöin ei tarvita paloristikoita tms, koska osastoivan seinän toisella puolella oleva yläpohja saa sortua (P3-paloluokka) ja osastoiva seinä jää pystyyn ja rajoittaa palon leviämisen viereiseen osastoon. Mikäli osastointi tehdään vaakatasoon eli alakattoon, tarvitaan paloristikot, koska vaakarakenteen tulee pysyä ylhäällä alapuolisessa palossa ja ullakkopalossa P3-paloluokassa 30 minuuttia. (Ei siis kannata tehdä näin P3-paloluokassa).

Vanerin hiiltymisnopeus

Eurokoodin mukaan hiiltymisnopeus lasketaan seuraavasti levypaksuuden ollessa ALLE 20 mm, mutta voisikohan tätä soveltaa levypaksuuden ollessa YLI 20 mm?

 kh=(20/48)^-1/2 = 0,645 , vanerin paksuus (18+30)mm.

Silloin hiiltymissyvyys tunnin palonkestolla olisi 60 min * 0,645 * 1,0 mm/min = 38,7 mm. Hiiltymätöntä vaneria jäisi silloin ~9 mm, mikä riittäisi onnettomuustilanteen kuormille.

Vastaus: Vanerikäsikirjan hiiltymisnopeuden taustoista VTT:llä ei ole tietoa. Pitävät tuota 0,6 mm/min olevaa hiiltymisnopeutta vanhentuneena tietona ja jonkinlaisena ”hihasta” vedettynä arvona. Ovat sitä mieltä, että tulee käyttää RIL 205:n mukaisia arvoja vanerille. kh-kerrointa saa käyttää molempiin suuntiin eli jos levy on yli 20 mm, saa kertoimella pienentää hiiltymisnopeutta. Levypaksuudelle on kuitenkin rajana 30 mm, koska hiiltymisnopeus ei saa mennä pienemmäksi kuin massiivipuun. Koepoltoissa on havaittu, että vaneri palaa joka tapauksessa nopeammin kuin massiivipuu. Tätä edellistä tietoa ei lue RIL:n kirjassa eli ohje on vähän puutteellinen. Ehdottaisin, että lasket kh-kertoimen 18 mm:n vanerille ja 30 mm:n vanerille. Luulen kuitenkin, että silloinkaan tuo levy-yhdistelmä ei riitä 60 min rakenteeksi. Voisiko ajatella lattiaan Kerto-Q-levyä? Sen yksidimensionaalinen hiiltymisnopeus on 0,65 mm/min.

Palonkestävyys, osastoiva seinä

Palonkestävyyden teknisessä tiedotteessa on esitetty laskentaesimerkki 30 minuutin osastoivasta seinästä. Onko tällaisia seiniä koepoltettu ja hyväksytetty jossakin tutkimuslaitoksessa?

Vastaus: Kyseinen eurokoodin laskentamenetelmä perustuu hyvin pitkälti koepoltoista saatuun tietoon. Kysyin VTT:ltä koepoltoista ja vastaukset olivat seuravat:

1. Sellaista julkista tutkimusta ei ole tehty, jossa olisi laskettu seinän osastoivuus kyseisellä menetelmällä ja sitten poltettu kyseinen seinä.

2. VTT on tehnyt paljon koepolttoja Suomessa toimiville levyvalmistajille ja näitä levyvalmistajilta saatuja tietoja on käytetty laskentamenetelmän tarkastamiseen.

VTT on siis tarkastanut, että laskentamenetelmä antaa samansuuntaisia tuloksia kuin Suomessa toimivien levyvalmistajien ohjeet. Menetelmää käytettäessä tulee muistaa seuraavat seikat:

  • seinän korkeus on max 3 m
  • jos puurangat hiiltyvät, tulee niiden kestävyys tarkastaa (seinä ei saa sortua ennen osastointiajan päättymistä)
  • levyjen ominaisuuksien tulee olla sellaisia kuin Suomessa toimivien levyvalmistajien ohjeet antavat (tulee kysymykseen, jos ulkomailta tulee esim. kipsilevyjä, jotka eivät ole Suomessa tunnettuja)

Palkkien koon muuttaminen palomitoitusohjelmassa?

Voiko ja onko mahdollista muuttaa esim: välipohjassa kertopuu palkin korkeutta ( nyt korkeusporras on 220mm -> seuraava koko 300 -> 400 jne). Normi välipohjamitoitus antaa kooksi 51×260 mm. Samoin kantavan seinän palomitoitusversio ohjelma. Voiko siinä saada käyttöön 123 mm runkoa joka nyt pudotusvalikosta puuttuu.

Vastaus: Valitettavasti ohjelman käyttäjä ei voi muuttaa palkkien ja tolppien valikoita. Palkkien ja tolppien koko on porrastettu RIL 205-2-2009 taulukoiden 5.4S ja 5.5S mukaan ja ohjelma käyttää kyseisissä taulukoissa olevia kertoimia. Valitettavasti tällä hetkellä ohjelmassa ei ole toimintoa, joka interpoloisi väliarvoja. Laitetaan työlistalle, että ohjelmaan täytyisi saada lisää palkki- ja tolppakokoja.

Halltexin kantavuus ja lastulevyn ominaispaino?

Ostin heinäkuussa vuoden 1975 rivitalokaksion, jonka sisäkattomateriaali on alkuperäistä, hyvin kevyttä materiaalia olevaa halltexia. Taloon on tehty putkiremontti vuonna 2012 ja uudet putket kulkevat nykyisin katon rajassa. Putket olivat koteloitu 15mm paksulla tehdasmaalatulla lastulevyllä. Remontoin asunnon ja sen yhteydessä kyseinen kotelo tippui alas. Taloyhtiö ei suostu ottamaan asiasta minkäänlaista vastuuta, koska kotelointi on kuulemma tehty hyvää rakennustapaa noudattaen ja asiallisesti. Eli, mikäli kotelon lastulevy on 15mm paksua, mielestäni turhan painavaa ja kiinnityspintana 40 vuotta vanha halltex pahvikatto, niin olisin kiinnostunut tietämään mikä on halltexin kantavuus ja kärsiikö se 40 vuodessa sekä mikä on lastulevyn ominaispaino/neliö? Tarkennuksena vielä, että kotelo oli ruuvattu kattohalltexista läpi ja siitä vielä kattomuovista läpi, kattokoolauksiin ei ollut osunut yksikään ruuvi. Koteloa kannatteli kolme ruuvia, jotka olivat seinässä kiinni.

Vastaus: Halltexin suoritustasoilmoituksessa sanotaan, että levy on tarkoitettu ei-kantavaan käyttöön. Ei-kantava levy kantaa vain oman painonsa eikä sen varaan voi tehdä ripustuksia yms. jotka kuormittavat levyä. Halltexin asennusohjeessa sanotaan, että esineiden kiinnitykset tulee tehdä siten, että kiinnike yltää levyn läpi perusrakenteeseen tai koolaukseen. Tällaiseen levyyn ei voida edes laskennallisesti mitoittaa minkäänlaista ripustuskiinnitystä, koska minkään ruuvin tai naulan ulosvetolujuutta tällaisessa levyssä ei voida määrittää minkään suunnitteluohjeen avulla. Myöskään itse levyn kantavuutta ei voida laskennallisesti mitoittaa, koska levylle ei ole mitään lujuusarvoja eikä levyn kiinnitystä kattoon ole ylipäätään asennusohjeissa suunniteltu siten, että levyn varaan voisi ripustaa jotain painavaa. Liitteenä: Halltexin suoritustasoilmoitus (ks. kohta 3.), Halltexin asennusohje (ks. viimeinen sivu), Lastulevyn tiheys vaihtelee levytyypistä riippuen. 15 mm:n peruslastulevylle voisi käyttää tiheyttä 700 kg/m3, joten 15 mm:n lastulevy painaa tällöin noin 11 kg/m2.

Mikä on U-arvo?

Välisseinä pientä kutterilastua 150 mm tervapaperi ja lauta molemmin puolin mikä on u-arvo? Välikatto haltex tervapaperi isoa kutterinlastua 250 mm.

Vastaus:  Puuinfo ei tee rakenteiden suunnittelua, vaan tarjoaa tähän ohjeita ja työkaluja. Esittämissänne rakenteissa on tavallisesti haasteena, että mistä löytää kutterilastulle oikean lämmönjohtavuuden (lambda-arvon). Liitteenä U-arvon laskentaohjelma, jolla voitte tutkia puurakenteiden U-arvoja. Laitoin ohjelmaan valmiiksi seinärakenteen (käyttäen tuota liitteessä esitettyä sullotun kutterilastun lambda-arvoa). Tervapaperi käsitellään ohjelmassa ilman- ja höyrynsulkuna, koska tämä kuvaa ohutta kalvomaista rakennekerrosta. Lautoja ei periaatteessa voi huomioda, koska ne eivät ole yhtenäinen saumaton pinta. Tottakai ne varmaan vähän jotakin vaikuttaa, mutta laskennan yksinkertaistamiseksi jättäisin ne pois laskelmasta.

Liimatankoliitos

Kyseessä olisi rinnakkaisista liimapuupalkeista koottu laatta. Palkin kylkeen tehtäisiin liimatankoliitos. Porausreikä tulisi tällöin useampaan palkkiin. Ulosvetokapasiteetin voinee laskea RIL 205-1 kohdan 8.11S mukaan. Entä sitten leikkaus? Standardin SFS-EN 1995-1-1 kohdassa 8.5 on kaava 8.32, mutta sen yksikkö on N/mm2. Miten se saadaan muutettua yksiköksi kN tai mihin reunapuristusarvoon sitä pitäisi verrata? Tietenkin jos sen kertoo pinta-alalla reiän pituus x halkaisija, mutta ei tämä oikein tunnu oikealta.

Vastaus: Liitteenä otteita kirjasta RIL 205-1-2009. Sivun 128 alareunassa sanotaan, että ”Leikkausliitosten mitoituksessa sovelletaan leikkausrasitetuille pulttiliitoksille annettuja ohjeita”. Tämän lauseen perusteella mitoitetaan siis pulttiliitoksena. Tapauksessa, jossa liimatanko asennetaan puun syysuunnassa (esim. mastopilarin alapään liimaruuviliitos), ei leikkausliitosta voida laskea, koska liimatanko on asennettu puun syysuuntaan. Tällöin liimatangon leikkauskestävyys saadaan VTT:n lausunnosta, joka on tehty kyseiselle liitokselle. Pulttiliitoksen mitoituskaavat löydätte tuosta kyseisestä RIL 205-kirjasta.

Lisäkysymys: Eli jos liimapuupalkin kyljessä on pultti ja siihen vaikuttaa liimapuupalkin suunnassa voima vaikka 20 kN, niin lasketaanko reunapuristuslujuus kaavoilla 8.32 ja 8.31? Kun kaavan yksikkö on N/mm2, niin miten sitä verrataan tuohon vaakakuormaan?

Vastaus: Pulttiliitoksen reunapuristuslujuus lasketaan kyseisillä kaavoilla, mutta reunapuristuslujuus on vain yksi osa laskelmaa. Reunapuristuslujuutta tarvitaan liitoksen kestävyyskaavoissa (ks. EN 1995-1-1 kohta 8.2.2 ja 8.2.3 sekä RIL 205 kohta 8.5.1) RIL 205:n mitoituskaavat ovat yksinkertaistettuja ja johtavat varmalla puolella olevaan tulokseen. Jos leikkausvoima on 20 kN, joka kohdistuu yhteen pulttiin, niin yhden pultin leikkauskestävyys ei varmaan riitä.

Lisäkysymys: Minulla oli tilanne, missä M16 kierretanko oli liimapuupalkin kyljessä ns. ulokkeena eli 100 mm päässä palkin reunasta oli kaidetolppa. Eli puun pinnassa ei ollut mitään varsinaista liitoskappaletta. Mutta eihän tuommoista saa millään kestämään, vaan rakennetta pitää muuttaa niin, että siihen tulee puuta vasten teräslevy, jolloin voin sen laskea RIL 205 kohdan 8.5.1.3 mukaan ja tuo kaavan 8.31 reunapuristuslujuutta käytetään apuna tuossa laskennassa.

Vastaus: Teräksen ja puun välisestä liitoksesta saadaan lujempi. Tällaisen liitoksen suunnittelussa on tärkeä muistaa, että liitosvoima on teräslevyssä, josta se siirtyy pultin kautta puulle (ja päivastoin). Ettei tule vahingoissa sellaista liitosta, jossa on vain irrallinen teräslevy kahden puuosan välissä ja sitä pidetään puu/teräs-liitoksena. Rakennusprosessissa voi tulla monenlaista ymmärrystä asioista.

Kiinnike ikkunakarmin kiinnitykseen?

Ulkoseinän sandwich-elementin ikkuna-aukkoon on istutettu puiset reunat, joihin ikkunakarmi saadaan kiinnitettyä. Elementissä oleva puu on A-painekyllästettyä puuta. Ikkuna-asennuksessa karmi tuetaan aukkoon kiiloilla, säädetään järeillä kuusiokantaisilla puuruuveilla ja kiinnitetään lopuksi karmiruuveilla. Kun eristys tehdään paisuvalla polyuretaanivaahdolla, se riittää tavanomaisissa tilanteissa pitämään ikkunan tarkalleen oikeassa asemassa. Karmiruuvit pitävät kuitenkin karmin paikoillaan syvyyssuunnassa, kun siihen kohdistuu syvyyssuuntaista rasitusta (esim törmäys, paineaalto). Kestopuuohjeiden mukaan painekyllästetyn puun kanssa tulisi käyttää ruostumattomia kiinnikkeitä tai mielellään edes kuumasinkittyjä korroosion takia. Elementti- ja puutoimittajien mukaan sähkösinkittykin käy, mikäli puu ei ole kosteusrasituksessa. Elementin sisässä ikkunakarmin ja eristeen välissä kyllästetynpuun tulisi olla koko käyttöikänsä ajan kuivassa tilassa. Voidaanko kuivissa olosuhteissa käyttää tavanomaisia sähkösinkittyjä kiinnikkeitä A-kyllästetylle puulle?

Vastaus: Kysymykseenne ei ole suoraa ohjeistusta löydettävissä. Liitteenä RunkoRYL 2010 ohje. Tässä ja kaikissa muissakin ohjeissa puhutaan aina liitinten korroosiosuojauksesta tilanteesta, jossa painekyllästetty puu tulee ulkokäyttöön (käyttöluokka 3). Käyttöluokassa 1 ja 2 liitinten korroosiosuojausta painekyllästetyn puun yhteydessä ei ole ohjeistettu (johtuen ilmeisesti siitä, että painekyllästetty puutavara on alun perin suunniteltu käytettäväksi käyttöluokassa 3, koska käyttöluokassa 1 ja 2 selvitään tavallisella puutavaralla, kun rakenteet suunnitellaan oikein). Kosteuden ja kyllästysaineen yhdistelmä on tässä se päätekijä, kun puhutaan liitinten korroosiosta. Kestopuuteollisuus vastaa: Kyllästetyn puun kiinnikkeille antamamme ohjeistus on voimassa kaikissa käyttöluokissa. Ohjeistamme käyttämään tuossakin kohteessa vähintään kuumasinkittyjä kiinnikkeitä. Ruostumattomien kiinnikkeiden käyttö ei ole välttämätöntä, jos kohde ei ole kantava rakenne.

Palo-osastointiasetus 1990?

Erittäin monesta uutisesta ja muista teksteistä löytyy maininta, että rivitalon yläpohjan huoneistokohtainen osastointi on tullut tehdä vuodesta 1990 lähtien. Rakennusmääräyskokoelman E1 -osasta tuo kyllä löytyy, mutta tarvitsisin tarkan lain, millä tuo on säädetty alkamaan juuri vuonna 1990. Olen selannut usean lain rakennuslain muuttamisesta vuosilta -89 ja -90, mutta ei ole tullut vastaan sitä, millä palo-osastointi on säädetty huoneistokohtaiseksi asuintaloissa vuonna 1990. Osaatteko sanoa kyseisen lain tai asetuksen, jolla muutos rakennusmääräyksiin tuona vuonna on tehty?

Vastaus: Vuonna 1990 RakMk:n osaa E1 on tosiaan täydennetty asuinrakennuksen osastoinnin toteuttamisen näkökulmasta. Valitettavasti emme tiedä tarkemmin tuon täydennyksen perusteluja/lakia/asetusta. Tästä johtuen pyydämme, että olette yhteydessä Suomen Pelastusalan Keskusjärjestöön (SPEK) http://www.spek.fi/Suomeksi ja/tai Ympäristöministeriöön (Jorma Jantunen).

Saunan paneelin kiinnitys?

Löytyykö puuinfon sivuilta kunnon ohjetta. Sisä Ryl 2013 lukee riittävän…..jne mikä on riittävä! Paneeli on. n.140mm leveää.

Vastaus: Oheisessa liitteessä on ohjeita sisäverhouspaneelien kiinnitykseen. Yli 120 mm leveät paneelit suositellaan kiinnitettäväksi kahdella liittimellä paneelin läpi.

Kiinnikkeet rautavihtrilli?

Tarkoituksena olisi paneloida ulkosauna hirsipaneelilla ja käsitellä rautavihtrilillä (rautasulfaatti). Minkälaisia kiinnikkeitä paneelin kiinnitykseen kyseisen käsittelyyn jälkeen voisi käyttää? Käykö normaali kuumasinkitty naula?

Vastaus: Vähintäänkin kuumasinkitty liitin täytyy olla, koska rautasulfaatti ruostuttaa liittimiä. Koska kysymyksenne liittyy puunsuoja-aineeseen, pyydämme, että olette yhteydessä esimerkiksi Uulatuote Oy:n tekniseen neuvontaan. Näin saatte viimeisimmän tiedon ja muitakin ohjeita rautasulfaatin käyttöön. Alla olevasta linkistä löytyy ohjeita rautasulfaatin käyttöön ja yhteystietoja. http://www.uula.fi/fi/maalausohjeet/rautasulfaatin-kaesittelyohjeet

Ääneneristysasioita puutalossa

Liitteenä on luonnospiirros rakennuksen lisäkerroksen pohjasta.

Kerroksessa on viisi erillistä huoneistoa ja keskellä kerrosta on porrashuone. Kerroksen kantavat puurakenteet tulevat vanhan betonilaatan päälle. Uusi kantava rakennejärjestelmä muodostuu liimapuupilareista ja niiden päälle asennettavista liimapuupalkeista. 1) Mielestäni paremman ääneneristävyyden takaamiseksi huoneistojen välillä tulisi huoneistojen väliset seinät viedä ulkoseinäelementin sisään? 2) Tulisiko myös liimapuupalkkien olla katkaistuja osastoivien väliseinien kohdalla äänen sivutiesiirtymän estämiseksi? 3) Millaisella kiinnitystavalla on teidän mielestänne helpointa kiinnittää kantava liimapuupilari alapäästään vanhaan betonilaattaan? Pilariin kohdistuu tuulikuormaa ja se tukeutuu yläpäästänsä liimapuupalkkiin. 4)Entäs osastoivan puisen kaksoisrunkoisen väliseinän alapään kiinnitys betonilaattaan?

Vastaus:

1) Jotta liimapuupilarin ja ulkoseinäelementin väliseen saumaan saadaan luotettava tiivistys, tulee detalji suunnitella siten, että väliseinää viedään ulkoseinän sisään. Tällöin saumasta saadaan päältä katsottuna u-muotoinen, jolloin siihen saadaan useampia toisistaan riippumattomia tiivistyksiä. Ulkoseinäelementti tulee katkaista huoneistojen välisen seinän kohdalla sivutiesiirtymän estämiseksi.

2) Liimapuupalkit tulee katkaista sivutiesiirtymän estämiseksi.

3) Liimapuupilarin alapäähän peruspulttilevy ja betonilaattaan peruspultit (ei tietenkään tarvitse olla momenttijäykkä). Tällöin pilarin korko ja suoruus saadaan säädettyä. Peruspulttilevyn alus jälkivaletaan normaalisti.

4) Riippuu siitä, ovatko väliseinät elementtejä vai paikalla tehtyjä. Mikäli ovat elementtejä, niin kulmalevyt voisi olla yksi vaihtoehto. Mikäli ovat paikalla tehtyjä, niin normaalit betonirakentamisen liittimet. Tärkeintä tuossa detaljissa on, että seinän alareunan ja betonilaatan välinen sauma on ilmatiivis (voisi olla EPDM kumitiivisteet alaohjauspuun alla ja elastiset kittaukset molemmin puolin). Tärkeää on, että alusta on niin suora, että tiivistys onnistuu.  Lisäksi tulee huomioida, että betonilaatta on riittävän massiivinen (kg/m2) ja lattiapäällyste riittävän joustava, jotta sivutiesiirtymä betonilaattaa pitkin seinän ali on estetty. Kyseinen sivutiesiirtymäreitti korostuu tällaisissa tapauksissa, jossa betonilaatan päällä oleva väliseinä on kevyt. Tarvittaessa betonilaatan päällä tulee käyttää kelluvaa lattiaa. Tällöin seinän alareunan tiivistys on myös helpompaa. Kelluvan lattian ja seinän välinen sauma tiivistetään elastisella tiivistysmassalla seinän molemmin puolin, jolloin saadaan taas kaksi toisistaan riiipumatonta tiivistystä.

Lisäksi tulee huomioida, että kattorakenteen kautta ei tule sivutiesiirtymäreittiä huoneistosta toiseen.

Vanerin käsittely ulkoseinässä

Tarkoitus olisi laittaa koivuvaneria erkkerin ulkoseinään, (koivuvaneri 12 mm BB/WG 1500×3000), joka sitten maalataan. Vanerin koko on esitetyn kaltainen, jotta saumoja ei tulisi juurikaan näkyville. Kysymys: voiko kyseistä vaneria käyttää ulkotilassa ?

Vastaus: Kyseistä vaneria ei voi käyttää ulkoverhoukseen eikä maalausalustana. Jotta maalaus ei halkeile, tulee vanerissa olla maalauskalvo. Tällaisia tuotteita ovat esim. WISA-SP, WISA-Paintply, Metsä Wood SP, KoskiPaint.

Mikä on uimahallin ja kylpylän saunan laudepuuksi paras ja toiseksi paras?

Kylpylän lauteiden uusiminen on ajankohtaista. Haluaisin puelueettoman kommentin mahdollismman pian.

Vastaus: Liitteenä on ote RT-kortista, jossa on esitetty perinteisiä laudemateriaaleja. Nykyisin käytössä olevia laudemateriaaleja ovat:

  • abachi
  • tervaleppä
  • kuusi
  • jättiläistuija (Western Red Cedar)
  • lämpökäsitelty mänty
  • lämpökäsitelty haapa
  • haapa

Puuinfo ei osaa ottaa tarkemmin kantaa, että mikä on yllä olevien materiaalien paremmuusjärjestys. Jokaisella puulajilla on omat hyvät ja huonot puolet aina ulkonäöstä lähtien. Parhaiten tässä asiassa osaa neuvoa laudevalmistajat.

Lahonkestoltaan sekä kosteus- ja lämpötilanvaihteluiden keston kannalta paras taitaa olla jättiläistuijasta valmistettu radiaalisahattu lauta. Yleisesti kerrotaan, että jättiläistuija ei myöskään sinisty eikä tummu ajan saatossa kuten muut puulajit.

Levyjäykisteen mitoitusohjelmasta kysymys

Olen rakennesuunnittelija ja tässä yritän tutustua Puuinfon sivuilta löytämääni Levyjäykisteen mitoitusohjelmaan. Harjoittelun kohteena on puurunkoinen omakotitalo jossa sisäpinnaltaan kipsilevytettävä ulkoseinä ja yläpohja. Muuten ok ohjelma, mutta en mistään löytä rakennemitoitukseen siellä tarvittavaa yksittäisen levyn leikkausvoimankestävyyttä R. Mistä se saadaan laskelmaan? Miten ohjelmassa saadaan laskelmaan mukaan h/4 levyiset levyt. Miten kiinnitystapakertoimet 5…8 saa laskentaan mukaan? Olisi nimittäin ulkoseinässä 50×50 k600 vaakakoolaus sisäpinnassa ja olisin sen mitoittanut.

Vastaus: Levyn kapasiteetti löytyy osiosta ”Levymitoitus” (ks. oheinen liitetiedosto). Myös kiinnitystapa valitaan samasta osiosta. h/4 levyiset levyt saadaan mukaan siten, että osiossa ”Levymitoitus” määritetään levyn jäykkyys Cv ja kestävyys Fv,Rd. Näin tehtään kaikille erilaisille rakenteessa oleville levyille. Sitten näistä levytiedoista kootaan koko rakenne osioissa ”Rakennemitoitus”.

Yhdyskäytävän yläpohjarakenne

Paloluokka P1, yhdyskäytävä vanhan ja uuden rakennusosan välissä. Voiko liitteen mukaisen yläpohjarakenteen tehdä puurakenteisena? Esim. kertopuupalkisto, kivivilla + alapuolinen EI60 suojaus?

Vastaus:  RakMK E1 taulukkomitoituksen mukaan kyseistä yläpohjaa ei ole mahdollista tehdä puurakenteisena, koska P1-paloluokassa kantavan rungon tulee olla palamattomasta tarvikkeesta tehty (A2-s1, d0), kun rakennus on yli 2 krs. korkea (ks. RakMK E1 taulukko 6.2.1, musta laatikko R 60 ympärillä). Mikäli rakennus olisi enintään 2 krs. korkea, olisi kyseinen yläpohja mahdollinen (ks. RakMK E1 taulukko 6.2.1 kohta ”Yläpohjan rakenteiden vaatimukset enintään….”)

Värähtelymitoitusohjelma

Teen lausuntoa erään puuvälipohjan värähtelyongelmasta. Ohje värähtelyn huomioon ottamisesta on sisältynyt eurokoodin mukaisiin suunnitteluohjeisiin alusta alkaen ja vanhan RakMK B10 mukaiseen RIL 120 ohjeeseen se on (selvitykseni mukaan) tullut vuonna 2004 julkaistussa painoksessa. B10:ssä värähtelyn huomioon ottamista ei ole lainkaan mainittu. Mutta, koska ensimmäinen versio värähtelyn mitoitusohjelmasta on julkaistu ja onko sitä tehty RIL 120 mukaisena? (käytännössähän kaavat ovat samanlaisia ja siten johtavat samaan tulokseen).

Vastaus: Puuinfon värähtelymitoitusohjelman versio 1.0 on julkaistu 16.3.2007. Se on tehty suoraan EC 5:n mukaiseksi eli RIL 120 mukaisena sitä ei ole tehty ollenkaan.

Vesivaneri

Tiedustelisin voiko ns. vesivaneria käyttää ulkovaraston seinämateriaalina. Varasto tulee olemaan lähes kiinni asuinrakennuksessa. Eli mikä on vesivanerin palonkestoluokka? Pystyykö pinnoitettua vaneria maalaamaan?

Vastaus: Vesivanerilla tarkoitatte ilmeisesti fenolifilmillä pinnoitettua vaneria ja tarkoituksena on käyttää sitä varaston sisäverhousmateriaalina. Kyseistä vaneria voidaan käyttää sisäverhousmateriaalina, mikäli se täyttää tilalle asetetut palotekniset pintaluokkavaatimukset. Tämä tulee tutkia tapauskohtaisesti. Tavallisesti vanerilla voidaan käyttää pintaluokkavaatimus D-s2,d2 tai D-s2,d0 riippuen levyn rakenteesta, paksuudesta ja asennustavasta. Pintaluokka on ilmoitettu vanerituotteen suoritustasoilmoituksessa.

Mikäli vaneri on osastoivan rakenteen levytyksenä, tulee koko seinärakenteen osastoivuus tarkastella kokonaisuutena. Pelkkä vanerin palonkeston tarkastelu ei riitä. Seinän osastoivuutta voidaan mitoittaa Puuinfo sivuilta löytyvällä mitoitusohjelmalla.

Mikäli vaneri halutaan maalata, tulee käyttää tähän tarkoitukseen olevaa vaneria, jossa on pintana maalauskalvo. Tällöin maalipinta ei halkeile. Tällaisista vanereista käytetään yleensä nimitystä SP-vaneri.

Musta puujulkisivu

Olen yrittänyt löytää tietoa puujulkisivusta jonka väri on musta. Auringossa lämpötila nousee suht korkealle niin olisin kiinnostunut mitä riskejä tulee ja miten ne voisi parhaiten välttää. Jos teillä olisi tietoa ko asiasta olisin kovin kiitollinen.

Vastaus: Liitteessä tietoja tumman julkisivun vaikutuksesta ulkoverhouslautaan (ote kirjasta Puu-ulkoverhousten suunnittelu-, rakentamis- ja pintakäsittelyohje/Jari Virta)

Paloristikko R30

”Puukerrostalo – palomääräykset 2011 | Puuinfo” sivulta ei suoraan käy ilmi se, että vesikaton rungon luokkavaatimus on R30 (E1 2011, Taulukko 6.2.1). PES 2.0:n detaljeissa yläpohjan kantavana rakenteena on NR-ristikko. Onko se niin, että koska yläpohjan ontelossa ei ole ullakkoa ja siten mitään asumiseen liittyviä toimintoja, niin kaikki palotapahtumat siellä tulkitaan levinneiksi muista osastoista? Osastointi leviämisen ehkäisemiseksi ja rakenteellinen suojaus hiiltymisen ehkäisemiseksi katsotaan riittäväksi täyttämään kantavuusvaatimuksen palossa. Ymmärränkö oikein? Paloristikko ei siis ole taloudellinen verrattuna osastoinnin ja suojauksen yhdistelmään. Onko paloristikolla virkaa ylipäänsä missään?

Vastaus: Puukerrostalon yläpohjan kantavuusvaatimus palotilanteessa on R60. Viittaamanne RakMK E1 taulukko 6.2.1 R30 vaatimus koskee enintään 2 krs. rakennusta, jossa ei ole ullakkoa. Puukerrostalon NR-yläpohja suunnitellaan siten, että alapaarre mitoitetaan kantamaan kaikki kuormat 60 minuutin ajan silloin, kun NR-ristikon toiminta palotilanteessa loppuu (ullakkopalo). Ullakko osastoidaan asuinhuoneesta alapaarteen tasossa olevalla rakenteella (REI60), jolloin ullakko osastoidaan enintään 1600 m2:n osastoihin EI30 rakentein ja osastot jaetaan enintään 400 m2:n osiin EI 15 rakentein. R30 paloristikolla ei siis ole käyttöä puukerrostalossa. R60 paloristikolla sen sijaan olisi.

Vanerin käyttö vesieristehuovan alla

Kysyisin vanerin käytöstä vesieristehuovan alla. Minulla on 15 mm:n paksuista koivuvaneria, jota haluaisin käyttää vesieristeen alla. Mikä on tarvittava koolausväli 15 mm:n koivuvanerille vesikatolla? Niissä ei ole ponttausta, pitääkö levyjen liitoskohdan alle laittaa tukipuu?

Vastaus: Vesikatteen alusrakenteeseen löytyy vanerituotteita ja ne on tähän tarkoitukseen suunniteltuja tuotteita, ks. liite. Tällaisissa tuoteissa on mm.

  • viilurakenne ja viilusuunnat sellaiset, että saavutetaan hyvä kuormien kantokyky
  • levy on ympäripontattu, jotta kaikki saumat on tuettu
  • levy on tehty paksuista kuusiviiluista, jotta saadaan hyvä kosteudenkestävyys
  • levyn alapinnassa on varmuuden vuoksi homesuojakäsittely

Puuinfon kanta on, että esittämäänne koivuvaneria ei tulisi käyttää vesikatteen alustana, koska:

  • viilurakenne on todennäköisesti epäedullinen kuormien kantokyvyn näkökulmasta (pintaviilut levyn lyhyemmän sivun suunnassa)
  • levyssä ei ole pontti (voitaisiin korvata tukipuulla, johon levyn reunat kiinnitetään)
  • pinnoittamattomaan koivuvaneriin syntyy hyvin helposti homepilkkuja (kosmeettinen haitta, joka voi ilmetä myös maalipinnan läpi, jos maali ei ole oikeanlaista)

Paloeristys puupientalossa

Suunnittelen pientaloryhmää Espooseen ja sijoitan autokatoksen kaksikerroksisen rakennuksen ensimmäiseen kerrokseen siten, että sen päälle tulee asuinhuoneita. Riittääkö tällöin normaali EI30-eristys seinissä, alapohjassa ja kantavissa pilareissa?

Vastaus: Jos liitteessä olevat ehdot täyttyvät, niin osastoivat rakennusosat ovat EI 30. Osastoivia rakenteita suunniteltaessa tulee muistaa, että rakenteilla on myös R-vaatimus (kantavuusvaatimus), koska rakenteen tulee pysyä paikoillaan koko osastoivuusaika (esim. EI 30 välipohja ei saa pudota alas ennen 30 minuuttia).

U-arvolaskuri, rintamamiestalon materiaalit

Löysin netistä U-arvon laskentaohjelman puuseinärakenteille PuuInfo sivuilta. Ohjelma on hyvä ja selkeä, mutta rintamamiestalon laskentaan valittavien materiaalien suhteen hieman puutteellinen. Onko tehty versiota jossa voisi valita kerrokseksi puun tai purun. Näitä molempia tarvitsisi tosiaan kun lasken talolle korjausrakentamisen mukaisia selvityksiä lisälämmöneristyksen vaikutuksesta U-arvoon. Jos materiaalin voisi itse sinne lisätä niin sekin olisi riittävä. Aion pistää tulosteen tekemääni selvityksen liitteeksi joten jos joudun korjaamaan kynällä tekstejä päälle niin ei näytä oikein hyvältä. Onko purulle oikea lambda-arvo: löysäpuru  0,120, tiukkapuru 0,200?

Vastaus: U-arvon laskentaohjelma on tehty siten, että kohtaan ”Lämmöneriste” ja ”Lämmöneriste (sisältää koolauksen)” voi laittaa minkä tahansa lämmöneristeen (mineraalivilla, polyuretaani, puukuitueriste, sahanpuru jne.) Lämmöneristeen nimeä ei määritellä vaan se huomioidaan syöttämällä ohjelmaan lämmönjohtavuuden arvo. Tarkoituksena on, että rakenteesta esitetään viranomaisille piirros, jossa kaikki rakennekerrokset on esitetty. Kyseisellä ohjelmalla lasketaan u-arvo hyödyntäen vain niitä rakennekerroksia, jotka voivat toimia lämmöneristeenä. Esimerkiksi purutalon rungossa oleva laudoitus ei voi mielestäni toimia lämpöä eristävänä kerroksena, koska se ei ole tasa-aineinen ilmatiivis kerros (lautojen välissä rako, josta tuulee läpi). Näin ollen laskisin purutalon olemassa olevan seinän u-arvon esimerkkinä seuraavasti:

ULKOSEINÄN RAKENNEKERROKSET

  1. puukuitulevy 12 mm
  2. laudoitus 22 mm (ei ole lämpöä eristävä kerros)
  3. bitumipaperi (voi syöttää ohjelmaan, mutta ei käytännön merkitystä)
  4. tolpparunko 50×125 k600 + sahanpuru 125 mm
  5. bitumipaperi (voi syöttää ohjelmaan, mutta ei käytännön merkitystä)
  6. laudoitus 22 mm (ei ole lämpöä eristävä kerros)
  7. tuuletusrako 22 mm (ei ole lämpöä eristävä kerros)
  8. ulkoverhous (ei ole lämpöä eristävä kerros)

U-ARVO-OHJELMAAN SYÖTETTÄVÄT KERROKSET

  • sisäpinta
  • 1 puukuitulevy 12 mm
  • 4 lämmöneriste (sisältää koolauksen) 125 mm
  • ulkopinta

Ohjelma laskee u-arvon EN-standardin mukaan, joten lambda-arvot tulee syöttää ohjelmaan lämmönjohtavuuden suunnitteluarvoina (näin kaikki nykyisten lämmöneristeiden lämmönjohtavuudet on esitettykin). Näin ollen RakMK C4 lambda n-arvoja ei voida käyttää. Puumateriaalin tapauksessa EN-standardin ja RakMK:n arvot ovat samat. Purun lämmönjohtavuuden selvittäminen on hankalaa, koska sitä ei käytetä uusissa rakennuksissa. Havupuutavaran lämmönjohtavuus on 0,12 W/mK. Jos käyttää tätä arvoa myös purulle, niin laskelma on varmalla puolella, koska puru on varmaan vähän parempi. Jossakin oppaassa olen nähnyt, että purun lämmönjohtavuus olisi 0,08 W/mK (käyttäisin tätä arvoa).

Puujulkisivun palokatko

Onko Puuinfon teknisessä tiedotteessa esitetylle palokatkotuotteelle olemassa EI-luokitusta? Tai mikä vaatimus kerrostaloissa on tuuletusraon palokatkolle?

Vastaus: Julkisivun tuuletusraon palokatkolle ei ole määräyksissä EI-luokitusta. RakMK E1 sanoo, että palon leviäminen tuuletusraossa tulee estää kerroksittain riittävän tehokkaasti. Peltinen palokatkoprofiili on yleisesti hyväksytty menetelmä tähän.

Rimalomalauta

Tuli eteen rimaloma laudalla tehty seinärakenne.

Mistä saisi aukottoman tiedon, että mikä on määräysten mukainen rakenne. Ylempi on tehty rimaloma laudoituksella joka on kiinnitetty vaakalaudoitukseen. Pystylaudoituksen tuuletus tulee silloin hoidettua lautojen väliin jäävillä 5-10 ilmaraoilla. Lautojen leveys on 98 mm. Alempi rakenne on tehty lisäksi niin, että siinä on myös pystylaudoitus, jolloin saadaan varmistettua riittävä tuuletus. Oma käsitykseni on, että rakennusmääräyksen mukaan olisi käytettävä ristiinkolausta, mutta mistä saisin varmistuksen asialle. Vaikuttaako tämä tuotteen loppulaatuun?

Vastaus: Puujulkisivun taustan tuuletuksesta ei ole rakentamismääräystasolla yksiselitteisiä määräyksiä (ks. liite).

Määräyksissä on kerrottu vain, että tulee tehdä siten, että tuuletus toimii, joten käytännön ratkaisun tekeminen jää suunnittelijan harteille. Kirjassa RIL 107-2012 on tietynlaisia ohjeita lomalautajulkisivun taustan tuuletuksen järjestämisestä (ks. liite).

Nämä ovat kuitenkin vain ohjeita eikä siis määräyksiä. Määräyksiä ovat vain Rakentamismääräyskokoelman osissa esitetyt määräykset ja niistä vastaa Ympäristöministeriö. Mikäli Rakentamismääräyskokoelman määräyksissä on tulkintaepäselvyyksiä, tulee niistä olla yhteydessä Ympäristöministeriöön. Puuinfon ohjeet perustuvat hyvään rakennustapaan eli pystylautajulkisivun taustalle suositellaan ristiinkoolausta.

Levymitoitusohjelmasta

Pitäisikö/saisiko liittimien mitoituksessa huomioida levyn reunoilla olevien liittimen leikkauskestävyyden mitoitusarvon korotuskerroin 1,2 levyn korkeuden vaikutuksen huomioiminen (kerroin ci)?

Vastaus:  Levyjäykistysohjelmassa laskentamenetelmänä käytetään ohjeessa RIL 205-1-2009 esitettyä eurokoodiin perustuvaa kansallista menetelmää (kohta 9.2.4.3S). Tämä menetelmä poikkeaa eurokoodin menetelmästä (laskee tarkemmin ja mahdollistaa erilaisten kiinnitystapojen tutkimisen).

  • kansallisessa menetelmässä ei käytetä korotuskerrointa 1,2
  • kansallisessa menetelmässä levyn korkeus huomioidaan kiinnitystapakertoimien kautta

Saunan lauteet

Olen tekemässä saunan lauteita ja tiedustelen mikä lauta olisi paras rungossa? Siis kestävyydessä, riittääkö 2×4 3m (2.4m kun huomioi laudeleveyden) jännevälillä ilman lattiatukea? Sauna on 2x3m ja lauteista tulee L-malliset. Myöskin alalaude tulisi jalattomaksi. Vai teenkö suosiolla jalat vaikeuttamaan siivousta?

Vastaus: Puuinfo ei suoranaisesti tee suunnittelua, koska suunnittelu on aina kohdekohtaista. Voimme antaa vain ohjeita suunnitteluun. Liitteenä on ote RT-kortista, josta toivottavasti saatte ohjeita lauteen rungon suunnitteluun. Mikäli lauteesta tulee L-mallinen, on syytä kiinnittää huomiota laudetasojen liittymän sisänurkan kantavuuteen. Toisen laudetason etureunan palkki joutuu kantamaan myös risteävä lauteen etureunan palkin toiden pään.

Kosteuden kestävä lastulevy

Toimiiko kosteuden kestävä lastulevy välipohjarakenteessa puuniskojen päällä? Levyn päälle on valettu 60mm raudoitettu betonilaatta. Katselin teidän ohjeesta että normaalilevykin toimisi, mutta on siveltävä kosteussulku. Nyt tätä kosteussulkua ei ole, mutta on siis käytetty kosteuden kestävää levyä. Laatassa on lämmitys. Myöskään tartuntanauloja ei ole, mutta liekö sillä mitään merkitystä.

Vastaus: Tavallisen lastulevyn ja kosteudenkestävän lastulevyn erona on se, että kosteudenkestävä lastulevy kestää tavallista lastulevyä paremmin kosteuden vaihtelua (kosteusrasitus => kuivuminen). Tämä johtuu siitä, että kosteudenkestävän lastulevyn valmistuksessa käytetään kosteudenkestävää liimaa. Kosteudenkestävä lastulevykään ei kestä jatkuvaa kosteusrasitusta, vaan jossain vaiheessa se turpoaa ja sen rakenne alkaa hajota.

Betonilaatan valun yhteydessä levyyn kohdistuu kosteusrasitus. Valuaikainen kosteus imeytyy siis kosteudenkestävään lastulevyyn samalla tavalla kuin tavalliseen lastulevyyn. Kosteudenkestävän lastulevyn tapauksessa kosteuden aiheuttamat seuraukset (turpoama) eivät tapahdu välittömästi. Jos betonilaatta ja lastulevy pääsevät kuivumaan normaalisti eikä lastulevyn rakenteeseen ole ehtinyt tulla kosteuden aiheuttamaa turpoamaa/levyn rakenteen heikkenemistä eikä rakenteeseen enää kuivumisen jälkeen pääse vettä, pitäisi rakenteen olla toimiva.

Mainitsemienne naulojen tarkoituksena on muodostaa rakenteesta puu-betoni-liittorakenne, jolloin lattian jäykkyys on parempi. Mikäli betonilaatta on ohut, estävät naulat myös betonilaatan käyristymistä, jota saattaa esiintyä laatan kuivuessa.

Puuverhouksen kiinnitys

Millaisella naulalla ja kuinka monella tulisi 28*170 mm puuverhous kiinnittää. Puuverhouksen alla runko k600 ja ristiinkoolaus 2*22mm. En löydä selkeää ohjetta esim. RT:ltä. Joku sanoo 65*2.1 ja joku 75*2,8. Onko teillä virallista kantaa asiaan?

Vastaus: Liitteessä skannattu sivu asiaa käsittelevästä kirjasta sekä Puuinfon tekninen tiedote. Tyypillinen kiinnitys on 2 naulaa / verhouslauta / kiinnityskoolaus. Suosittelemme, että kiinnityskoolaus olisi paksumpi kuin esittämänne 22 mm, koska naulan tartuntakestävyys on riippuvainen tartuntapituudesta.

Lattian rakentaminen

Yritin puuinfo.fi sivustolta löytää jotain laskuria, jolla olisi voinut laskea kantavuutta T-24 (C-24) lujuusluokitellulle sahatavaralle. Eli jänneväli olisi noin 3-3,5 metrin luokkaa ja palkkijako voisi olla vaikka 0,4 metriä. Olisin halunnut tietää pystyykö kyseisen lattian rakentaa 48×98 mitallistetusta kuusesta vai onko pakko käyttää 48×148 puutavaraa. Lattialle tulisi kuormana ruokapöytää ja sohvaa, joten painoakin tietysti suhteellisen paljon kun ottaa huomioon myös kun pöydän ympärillä istuu vaikka se 10 henkilöä.

Vastaus: Puuinfo suosittelee, että pyydätte rakennesuunnittelijaa suunnittelemaan kyseisen välipohjan, koska siinä on kysymys henkilöturvallisuudesta ja siihen on tarkat säännöt kuinka se suunnitellaan (kuormat yms).

Puuinfon sivuilta löytyy ainoastaan välipohjan värähtelymitoitusohjelma (joka sekin on suunnattu rakennesuunnittelijoille), koska eurokoodin mukaisessa suunnittelussa välipohjat tulee mitoittaa lujuuden ja taipuman lisäksi värähtelylle. Liitteenä on ote välipohjan värähtelymitoitusohjelmasta, josta näkee, että värähtelyn kannalta tietyssä tapauksessa välipohjapalkisto on 48×223 k400, kun jänneväli on vain 3,5 m.

Ilman mitään tarkastelua voimme sanoa, että 48×98 k400 ja 48×148 k400 palkistot ovat aivan liian pieniä 3 – 3,5 m:n jännevälille. Ne eivät kestä välipohjan kuormia lujuuden/taipuman näkökulmasta.

Puun kosteus

Mitä kosteusprosenttia voidaan pitää suositeltavana kylpyhuoneen väliseinien koolauksessa, muutenkin yleisesti saunassa ja kylpyhuoneessa käytettävässä puutavarassa? Voiko arvoa, Sisäverhous <16 %, pitää hyvänä?

Vastaus: Liitteessä on esitetty suosituksia puun kosteudelle eri käyttötarkoituksissa. Esittämänne arvo näyttäisi olevan suositusarvo.

Vanhan hirsirakennuksen saneeraus

Olen remontoimassa vanhaa hirsirakennustani. Sellainen asia tuli esiin, että voiko sisäpintaan tulevat puukuitulevyt asentaa suoraan vanhan hirsiseinän päälle? Ajettelin laittaa ensin höyrynsulkupaperin noiden alle. Vai tulisiko laittaa ensi koolaus hirsiseinää vasten ja sen päälle paperi+levyt? seinä on aikoinaan lisäeristetty ulkopuolelta. Yritin etsiä puuinfo sivuilta tietoa muttta en löytänyt.

Vastaus: Liitteessä on Museoviraston ohjeet levyjen asentamiseen (ks. sivut 9…10).

Alaohjauspuun ohjeistus

Löytyykö jostain ohjetta painekyllästetyn alaohjauspuun käytölle? Meillä on puuelementtituotantolaitos ja teemme etupäässä julkisia ja alue- sekä gryndikohteita rakennusliikkeille. Edelleen aika useasti törmää tilanteeseen, että grynderi haluaa käyttää alaohjauspuuna painekyllästettyä puuta vaikka yleisesti siitä on käsittääkseni luovuttu. Olisiko tästä asiasta jotain mustaa valkoisella, mistä kyseisen ohjeen löytää?

Vastaus: Tämä kysymys nousee esille silloin tällöin. En ole törmännyt sellaiseen ohjeeseen, jossa tätä asiaa suoranaisesti käsiteltäisiin. Monissa ohjeissa (esim. RIL 107-2012 ja RunkoRYL 2010) puhutaan vain, että kosteuden siirtyminen perustuksesta puurunkoon tulee estää esimerkiksi bitumikermillä. Alaohjauspuun materiaalille ei anneta mitään erillisiä vaatimuksia kosteudenkestävyyden suhteen. Toisaalta tätä voi tulkita siten, että bitumikermi + tavallinen puutavara ovat ohjeiden mukainen ratkaisu. Liitteenä ote ohjeesta RIL 107-2012.

Vanerilla jäykistäminen

Suunnittelen puurakenteisen rungon jäykistämistä vanerilla. Löytyykö vastaavia suunnitteluarvoja (jäykistyskapasiteetti [kN]) eri vanereille ja kiinnikkeille, joita on esim. kipsilevylle Gyprocin oppaissa?

Vastaus: Valitettavasti puulevyille ei löydy valmiita kapasiteettitaulukoita. Tällä hetkellä ainoastaan esimerkkilaskelma (liite). Ensi vuoden alkupuolella on tarkoitus tehdä Puuinfon sivuille Excel-sovellus, jolla voidaan mitoittaa erilaisilla levyillä toteutettavia jäykisteitä.

Puuinfon U-arvolaskurit

Puuinfo on käsittääkseni puurakentamisen kannattaja, mutta miksi  puuinfon sivuilla on vain maanvarainen betonirakenteinen alapohjan  u-arvolaskuri. Miksi ei ole vapaasti tuulettuvalle ryömintätilaiselle alapohjalle tai tuuletetulle lämpimälle ryömintätilaiselle alapohjalle? ”Puurakenteen u-arvon määrittäminen” -ohjelma on hieno, yksinkertainen ja helppokäyttöinen excel tuotekehityshommiinkin,  mutta alapohjatilan huomioimista sillä ei valitettavasti voi suoraan tehdä  ja sen joutuu erikseen ”käsin” laskemaan.

Vastaus: ”Puurakenteen u-arvon määrittäminen”-ohjelmalla, voidaan määrittää  ulkoilmalla tuuletettavan puualapohjan u-arvo liitetiedostossa Rossipohjan u-arvo esitetyllä tavalla (tuuletus max 8 promillea, u-arvovaatimus 0,17 W/m2K). Liitteen esimerkissä alin rakennekerros on huokoinen puukuitulevy 25 mm palkkien välissä. Tuulensuoja voidaan laittaa myös palkiston alle.

Mikäli teillä on sellainen alapohjarakenne, jota ohjelmalla ei voida mitoittaa, pyytäisin teitä lähettämään rakennetyypin meille.  Rakennetyypin perusteella voimme muokata ohjelmaa sellaiseksi, että se palvelee käyttäjiä mahdollisimman hyvin

Puutalon eristäminen

Voisitteko vastata seuraaviin kysymyksiin?

Jos on vanha puutalo, joka on lämpöeristetty sahanpurulla, miten tällaisen talon eristystä voisi remontoida paremmaksi? Mitä eristysmateriaaleja voi vanhalle puutalolle käyttää? Mitä eristäessä tulee huomioida?

Mitkä ovat yleisimmät virheet, kun vanhaa taloa ruvetaan eristämään uudelleen?

Pystyykö eristystä parantamalla saamaan säästöjä vanhan talon lämmityskuluissa?

Vastaus: Esittämänne kysymykset ovat laajoja kokonaisuuksia ja riippuvat aina tapauksesta, joten valitettavasti niihin ei pysty vastaamaan sähköpostin välityksellä. Itä-Suomen yliopisto, Koulutus- ja kehittämispalvelu Aducate (www.aducate.fi)  on julkaissut kirjan ”Jälleenrakennuskauden pientalon korjausopas”, josta saattaisi löytyä vastauksia.

EC 5 Sovelluslaskelmat Hallirakennus

Olisi kysymys mallilaskelmien (samalla myös euronormien) kiepahdustuentavoimasta (mallilaskelmat s. 40 …). Eikö tuentavälillä ole mitään vaikutusta voiman suuruuteen? Kaavoissa se ei tule vastaan missään.

Vastaus: Poikittaistuen kohdalla vaikuttavalle stabiloivalle voimalle käytetään mitoitusarvoa Fd, joka saadaan RIL 205-1-2009 kaavalla 9.35. Jos poikittaistukien väli a ei ole suurin mahdollinen, voidaan tuentavoimaa Fd pienentää kaavasta 9.35.1S saatavalla kertoimella k. Tämä kerroin (jonka vaikutus käytännössä on erittäin pieni) on ainoa tapa pienentää voimaa Fd. Kiepahdustukien väli ei siis vaikuta voiman suuruuteen.

Puinen suojaverhous (vesikatto)

Mistä löytäisin tietoa/artikkelia vesikattoverhouksesta joka olisi puuta? Yläpohja ei välttämättä puurakenteinen mutta tärkeintä on vesikaton puuverhous (mikä tahansa).

Vastaus: Liitteessä on tietoa joistakin vesikaterakenteista. Myös oheisesta linkistä löytyy kirja, jossa saattaa olla hyödyllistä tietoa tähän asiaan.

Kantavan seinän palomitoitus – laskeeko oikein?

Laskin paloseinän kantavuutta ja kiinnitin huomiota käyttöasteeseen johon en keksinyt vastausta. Vaihtelin ontelon täytettä lasivillan ja kivivillan välillä….yllättäen lasivillalla oli alhaisempi käyttöaste?..Tämän logiikka ei avaudu?

Vastaus: Eristetyn ontelon tapaus ja tyhjän ontelon tapaus mitoitetaan eri laskentamenetelmillä. Eristetyn ontelon tapauksessa kmod,fi-kerrointa pienennetään muuntokertoimella, joka saadaan RIL 205-2-2009 sivujen 40 ja 41 taulukoista. Tyhjän ontelon tapauksessa kyseiset kertoimet ovat 1,0. Tästä johtuu tuo käyttöasteen ero. Huomaat sen, kun vertaat laskelmiesi lujuusarvoja kohdassa MATERIAALIOMINAISUUDET (ks. myös RIL 205-2-2009 sivujen 71 ja 75 yläreunat). Itse olen siinä käsityksessä, että tuo lujuus- ja jäykkyysarvojen alentaminen johtuu siitä, että eristetyssä ontelossa lämpö ei pääse haihtumaan, kuten tyhjässä ontelossa, vaan eristeet pitävät puurakenteet lämpimänä, jolloin ne tavallaan pehmenevät.

Hirsirakennuksen palonkesto

Tiedustelisin seuraavaa asiaa:

  • minkä paksuisella hirrellä – pelkkänä hirsirakenteena – voidaan rakentaa 21 m2 varasto autokatoksen yhteyteen?
  • autokatoksen ja varaston osastoivan välisen ulkoseinän vaatimus on EI 30.
  • umpipuulle on olemassa paloajat, mutta miten ne suhtautuu hirsirakenteeseen eli hirsien liitokset keskenään, vesikattoon yms. asiat?

Kyselin asiaa palopäälliköltä ja rakennustarkastajalta, he eivät osanneet (heti) vastata asiaan. Palopäällikkö tiedusteli, että onko olemassa polttokokeita tms. jossa tietynlainen hirsiseinärakenne on todettu esim. EI 30 osastoivaksi. Ehdottivat sisäpuolelle levyrakennetta esim. kipsilevyä/Luja-levyä, että liitosten kohdat saataisiin varmistettua. Eli onko mahdollista ao. osastointi vaatimus toteutettavissa pelkällä hirsiseinärakenteena – kuinka paksu? Mistä saan tietoa, jonka pystyy myös osoittamaan viranomaisille, että rakenne toimii osastoivana rakenteena?

Vastaus: Hirsiseinälle ei valitettavasti ole osastointilaskelmassa tarvittavia arvoja, kuten esimerkiksi ponttilaudalle (ks. liitte, osastoivuuden mitoitusohjelma löytyy Puuinfon sivulta). Selvitin asiaa VTT:ltä ja heidän neuvo oli, että kannattaa olla yhteydessä hirsitalovalmistajiin, koska he ovat koepolttaneet seiniä ja saaneet näin ollen osastoivuusluokituksen seinilleen. Tärkeää on myös, että hirsi on niin paksu, että sen hiiltymätön osuus kantaa seinälle tulevat kuormat vaaditun palonkestoajan.

Mahapalkin mitoitus

Palkin Eurokoodi 5:n mukaiseen mitoitukseen on ollut vaikea löytää minkäänlaista ohjeistusta. Siksi kyselenkin nyt teiltä, josko Puuinfolta joku tietäisi neuvoa tässä asiassa? Mahapalkkeja kun on tietääkseni kahdenlaisia. Mahapalkki voi olla kuin toisinpäin käännetty harjapalkki, jolloin lamellit ovat vedetyllä puolella viistettyjä. Tämä on teknisesti ”vaarallinen” koska alapintaan syntyy syitä vastaan kohtisuoria vetorasituksia ja palkki voi niistä johtuen helposti haljeta. Haluaisin selvittää, mikäli Suomessa ollenkaan käytetään tällaisia mahapalkkeja? Toinen vaihtoehto on taivutetuista lamelleista valmistettu mahapalkki, jota tietääkseni käytetään edellä mainittua useammin. Kuinka näiden kahden palkin mitoitus eroaa toisistaan? Onko näistä olemassa esim. jonkinlaisia eurokoodin sovelluslaskelmia joita voisin hyödyntää työssäni?

Vastaus: Olen siinä käsityksessä, että Suomessa mahapalkit valmistetaan nykyisin yksinomaan taivutetuilla lamelleilla (ks. liite). Mahapalkista ei ole valitettavasti esimerkkilaskelmaa, mutta tarkastukset ovat samanlaisia kuin harjapalkilla, koska mahapalkin yläpintaan muodostuu viisteellinen reuna, jossa lamellit katkeavat. Samoin tällaisen mahapalkin keskialueelle syntyy harjapalkin harja-alueen kaltainen alue, johon syntyy poikittaista vetoa. Lisätietoja voitte kysyä esimerkiksi Asko Keroselta (Insinööritoimisto Asko Keronen) (asko.keronen@kolumbus.fi). Lisäksi kannattaa kysyä liimapuuvalmistajilta (esim. Versowood).

Julkisivuverhouslautojen halkeamat

Liitteenä olevan RUNKO-RYL:n teksti halkeamista on tulkinnan varainen. Halkeamista sanotaan näin. ”Laudan keskialueella sallitaan halkeamia, ei kuitenkaan läpimeneviä halkeamia, joiden pituus on enintään 15 % laudan pituudesta.” Itse tulkitsen tekstin niin, että halkeamia sallitaan enintään 15 % laudan pituudesta ja läpimeneviä halkeamia ei sallita. Olen tehnyt erään uudistalon julkisivuverhouksen esitetyistä virheistä tavarantarkastuksen ja talotoimittaja lukee RUNKO-RYL:n tekstiä niin, että halkeamia sallitaan kunhan ne ovat läpimeneviä ja niiden enimmäispituus on 15 % laudan pituudesta. Onko minulla mahdollisuus saada neuvoa ko. tekstitulkintaan?

Vastaus: RunkoRYL 2010 taulukko 712:T1 on halkeamien osalta täysin yksiselitteinen. Halkeamia sallitaan juuri esittämällänne tavalla. Keskialueella halkeamat eivät saa olla läpimeneviä. Laudan päissä halkeamat saavat olla läpimeneviä. Liitteenä vielä selventävä kuva asiasta.

Kysymys sahatavaran lujuusarvoista, Lyhennetty suunnitteluohje taulukko 3.3

Kysyisin puuinfon sivustolta löytyvästä materiaalista Eurokoodi 5 Lyhennetty ohje – Puurakenteiden suunnittelu. Taulukosta 3.3 sivulla 17 on sahatavaran leikkauslujuuden ominaisarvot muuttuneet painos 2 à painos 3. Tämähän ei ole myöskään yhtenevä RIL 205-1-2009 esitetyn taulukon kanssa. Löytyykö jostain virallinen dokumentti, jolla tämä taulukkoarvoon tehty muutos on perusteltu?

Vastaus: Sahatavaran leikkaus- ja vetolujuuksia on muutettu vuonna 2010. Muutokset on esitetty RIL 205-2009 ohjeen korjaussivulla, (korjaussivu myös tämän viestin liitteenä).

Pohjoismaisen havupuun tekniset ominaisuudet

Puuinfon sivuilla Rakennesahatavara-dokumentissa oleva ko. taulukko. Olenko tulkinnut oikein: männyn max. taivutusjännitys olisi 91 MPa esimerkiksi 2 x 4 ”pattingille” taivutuskonstruktioissa esim. terassin lattia, terassin katto, laiturisillan kannake jne.. Voisitteko tarkistaa asian, jottei mitään vahinkoja pääsisi sattumaan.

Vastaus: Kyseinen taulukko kuvaa ainoastaan virheettömän puun ominaisuuksia ja taulukon tarkoituksena on ainoastaan vertailla eri puulajien ominaisuuksia. Kuten taulukon alalaidassa on kerrottu, kyseisen taulukon arvoja ei tule käyttää rakenteiden suunnittelussa. Rakenteiden suunnittelussa käytettävät lujuusarvot on esitetty kirjassa RIL 205-1-2009 Puurakenteiden suunnitteluohje. Liitteenä vielä kyseinen taulukko korjattuna, koska sen sarakeotsikoinnissa oli virheitä (löytyy nykyisin myös Puuinfon kotisivulta)

Käsittelemätön puujulkisivu kerrostalossa

Ajatuksenamme on mahdollisesti rakentaa kerrostaloomme puujulkisivu, kotimaisesta puusta, jota ei olisi pintakäsitelty.  Onko Teillä ohjeita tähän?

Vastaus: Puuinfolla ei valitettavasti ole ohjeita käsittelemättömän puujulkisivun tekemiseen. Käsittelemättömiä” puujulkisivuja on käytetty lähinnä pienrakentamisessa. Tällöin ”käsittelemätön” puujulkisivu on tehty siten, että julkisivu on käsitelty rautavihtrillillä, jolloin julkisivusta tulee tasaisen harmaa noin viikossa. Rautavihtrilli suojaa puuta myös homeilta ja lahottajasieniltä. Usein tällaiset julkisivut ovat olleet hirsiseiniä. Periaatteessa samaa tekniikkaa voitaisiin käyttää tuuletettuun julkisivuun, jos julkisivu tehtäisiin erittäin massiivisesta puusta, jotta se kestää kosteuden aiheuttamat rasitukset (halkeilu). Puun pinnassa kun ei tällöin ole maalikalvoa, joka estää veden imeytymistä julkisivutuotteeseen.

U-arvolaskurin dokumentaatio

Olen perehtynyt U-arvolaskurin (Puurakenteen U-arvo versio 1.03) käyttöön ja haluaisin tietää, onko ohjelmasta tarjolla dokumentaatiota, josta sen suorittamat laskutoimitukset voisi nähdä. Jos tieto on avointa, haluaisin erityisesti tietää, miten ohjelma määrittää koolausta vastaavien osa-alueiden lämmönvastukset R_b, R_c ja R_d. Lisäksi haluaisin tietää miten R-arvo määräytyy, kun rakennekerrokseksi on valittu koolauksen sisältävä lämmöneriste.

Vastaus: Valitettavasti U-arvolaskurin kaavoista ei ole tehty mitään erillistä dokumentaatiota. Tämä johtuu siitä, että laskentamenetelmät on esitetty standardissa, joka on merkitty U-arvolaskurin yläreunassa olevaan nimiöön.

Lastulevy märkätiloissa ja luokitus

ETAGG 022 määrittelee vedeneristysjärjestelmää märkätiloihin. Olemme törmänneet ETA hyväksynnöissä siihen, että yhtenä alustavaihtoehtona on ”Spanplatte V 100 chipboard”. Suomesta en ole löytänyt vastaavaa luokitusta lastulevylle. Onko Suomessa jokin muu luokitusjärjestelmä? Voiko Suomessa käyttää lastulevyä laatoitetun pinnan alusmateriaalina märkätilassa?

Vastaus: Lastulevyjen luokat on esitetty tässä linkissä (luokat P1….P7). Luokka V100 vastaa luokkaa P5. Suomessa lastulevyä ei tule käyttää märkätilan rakenteissa. Liitteenä myös netistä löytyvä RT-kortti, jossa lisätietoa. Kortti on tosin vanhentunut vuonna 2010, mutta vastauksia kysymyksiinne löytyy sivulta 2 ja 4.

Filmivanerista vuotava parveke

Meillä on 4 perheen rivitalo, jossa 3 parvekkeen lattia vuotaa.Toivoisin saavani teiltä tietoa siitä miten sateella vuotava parveke voidaan korjataan Parrujen päälle on kiinnitetty ehkä 21 mm filmivaneri, jonka alle on laitettu kiilamaiset palat jolla on saatu kaato aikaiseksi. Filmivanerin päälle on laitettu pikihuopa ja päällä on käytetty ritilöitä suojaamassa huopakatetta. Huopakatteen kaadeot on tehty huonosti, siten että vesi on jäänyt makaamaan, jolloin huopakatteen saumat on alkanut vuotamaan. Voiko jollakin elastisella massalla massata kyseiset pinnat siten että parvekkeet kestäisivät säärasitukset?

Vastaus: Puuinfo ei valitettavasti osaa vastata kysymykseenne elastisesta massasta. Asiaa voisi kysyä bitumihuopakatteiden valmistajilta. Puuinfo suosittelee, että parvekkeiden rakenteellinen ongelma (huonosti tehdyt kaadot) korjataan ja vedeneristys uusitaan.

P2-luokan rakennuksen yläpohjan PU-eristeen suojaverhous 1

Löytyykö ratkaisua yläpohjan PU-eristeen suojaamiseksi K2 30-luokan suojaverhouksella tai EI30-luokan rakenteella? Liitteenä suunniteltu suojausratkaisu, olisikohan tämä toimiva?

Vastaus 1: Liitteessä ehdotus suojaverhouksen toteuttamiseen sekä kipsilevytuotteen suojaverhoushyväksyntä. Oheisesta linkistä löytyy kyseinen kipsilevytuote, http://fermacell.fi/

P2-luokan rakennuksen yläpohjan PU-eristeen suojaverhous 2.

Millä perusteella kaksinkertainen kipsilevytys ei suojaa alapuoliselta palolta? 30 minuutin suojan puulle levytys ainakin antaa RIL 205-2-2007 mukaan. Eikö muita tuotteita todellakaan ole tarjolla?

Vastaus 2: Kun levyä käytetään palosuojauskäytössä eli lasketaan kantavuutta [R] 2x 13 mm kipsilevyllä saavutetaan R 30 välipohjarakenteessa. Kun levyä käytetään suojaverhouskäytössä 1x 13 mm kipsilevy on K210. Voisi ajatella, että 2x 13 mm on K220. Kun levyä käytetään osastointiin [EI], voidaan 2x 13 mm kipsilevyllä saavuttaa seinärakenteessa EI 30. Tämä voidaan laskea eurokoodin menetelmällä (vastaukseksi tulee itse asiassa 29 min). Vaakarakenteelle ei voida laskea EI-arvoa eurokoodilla. Lisäksi vaakarakenteen EI-arvo on pienempi kuin seinässä eli 2x 13 mm levytys ei välttämättä täytä EI 30 vaatimusta vaakarakenteessa (jos levyvalmistajalla ei ole siitä omaa ohjetta). Koska tavallaan samasta asiasta on yllä esitetyt vaihtoehdot, niin ajattelin, että viranomaiset voivat tarttua noihin ja sen takia asia kannattaa selvittää ja sopia viranomaisten kanssa. Olen itsekin etsinyt levytuotteita, joilla saisi K230 yhdellä levyllä, mutta en ole niitä vielä löytänyt. Muiden levyjen käyttö johtaa siis EI 30-menetelmän käyttöön ja sitä kun ei voida laskea eurokoodilla vaakarakenteelle, niin pitäisi saada levyvalmistajalta hyväksyntä.

IV-KONEHUONE

Olen suunnitellut P1-luokan rakennuksessa olevan IV-konehuoneen seinät puurakenteisena oheisen kuvan mukaan.

Konehuoneessa on myös tavanomainen asuinkerrostalon sprinklaus. RakMk E7:n mukaan : ”P1-luokan rakennuksessa osastointi tehdään A2-s1, d0-luokan rakennusosin EI 60-luokkaisesti” eli palamattomasta materiaalista. Rakennustarkastajan mukaan puurunkoa ei voi käyttää. Onkohan jotain keinoa, jolla voisimme käyttää puurunkoa?

Vastaus: ”Keskusilmanvaihtolaitteiston konehuone tai kammio muodostetaan omaksi palo-osastoksi. P1-luokan rakennuksessa osastointi tehdään A2-s1, d0 -luokan rakennusosin EI 60-luokkaisesti.” Kyllähän tuo em. oleva RakMK E7:n teksti selvästi määrittelee, että rakennusosat tulee olla tehty A2-s1, d0-luokan tarvikkeista. Sprinklauskaan ei anna tähän lievennystä RakMK E1:n taulukkomitoituksella. Tietysti voisi yrittää ehdottaa viranomaiselle, että voisiko hän hyväksyä ratkaisun, jossa puurunko suojaverhotaan 60 minuuttiin. Tämän voi tehdä esim. kuitukipsilevyillä 2x 18 mm (Fermacell tuotemerkki). Haasteeksi tulee kuitenkin ullakon puoleinen seinän suojaverhous, jos sellainen tarvitaan, lähinnä kosteustekniseltä kannalta. Sitten muutama muu huomio, mikäli olen ymmärtänyt suunnitelmat oikein:

Tarvitseeko osastointivaatimus EI 60 täyttyä tässä tapauksessa molempiin suuntiin? Jos täytyy, niin ulkoseinärakenne ei varmaan täytä REI 60 vaatimusta ullakolta konehuoneen suuntaa, koska ulkopinnassa on vain yksi 9 mm kipsilevy ja villana lasivilla (tolppa hiiltyy pois). Tämä REI 60 voi olla haasteellista todistaa myös sisäpuolisessa palossa 2x 13 mm:n levyillä.

Yläpohja ei varmaan täytä REI 60 vaatimusta, jos siinä on vain 2x 13 mm kipsilevy sisäpuolella ja lasivilla eristeenä ja alakaton rangat 48×48.

Tarvitseeko yläpohjan olla REI 60 myös tuuletusvälistä konehuoneen suuntaan?

Jos riittää, että osastointi REI 60 täytyy toteutua vain konehuoneesta ullakon suuntaan ja viranomainen hyväksyy suojaverhotun puurungon, ehdottaisin silloin, että rakenteet suojaverhotaan konehuoneen puolelta 2x 18 mm kuitukipsilevyllä, jolloin voi käyttää lasivillaa, koska puurunko ei vaurioidu (hiilly) ollenkaan 60 min aikana.

Rakolautaverhous

Pyydän kommenttianne julkisivuverhousasiaan. Kohde on päiväkoti-koulu –rakennus. Julkisivuissa esiintyy slammattua tiiltä mutta myös kevyitä julkisivumateriaaleja:

1a – rimalautaverhous (28×140 + rima 28×45)
1b – rakolautaverhous (28×140 lauta, 3 mm rako)
4a, 4b – mineraalikuitulevy
5b – julkisivulasi

Työselitysote:

Kysymykset koskevat rako-lauta verhouksen käyttöä:

  • onko rako-lauta –verhous nykyisin sallittu tai suositeltava julkisivuverhous, vai sisältääkö se riskejä, jota ms. Terve Talo –kriteerein rakennettaessa ei voida sallia
  • onko Paroc Cortex – tähän paras tuulensuojalevytyyppi, löytyykö parempia, kosteuskestävämpiä vaihtoehtoja
  • jos rako-lautaa halutaan käyttää em. tavalla, tulisiko taustan kosteuskestävyyttä parantaa käyttämällä jotain muuta suojausta, levyä, peltiä tms.
  • Rakolautaverhouksen sijaan ollut esillä UYS 23×145 paneeli, mikä on ohuempana minusta vähemmän kestävä verhous.

Vastaus: Rakolautaverhous ei ole suositeltava julkisivuverhous, koska vedellä on mahdollisuus päästä julkisivuverhouksen läpi tuuletusrakoon. Mikäli tehdään rakolautajulkisivu, tulee se tehdä kuten RIL 107-2012 (liite) ohjeistaa, raollisen tiililaattajulkisivun sekä yli 10 m korkean tiilijulkisivun eli julkisivuverhouksen taustalle esim. tuuletettu teräspeltiverhous.

Yläpohjan palonkestovaatimus

Mitä palonkestovaatimuksia on yläpohjaan liitettävällä savunpoistoluukun sokkelilla?

Vastaus: Katso liite, savunpoistoluukun sokkelin palonkestävyys.

Palomitoitus

Kyselyni koskee 26.2.2013 julkaistun puurakenteiden palomitoituksen teknisen tiedotteen sivulla 17 esitettyjä kahta kohtaa: Suorakaidepalkin kriittinen taivutusjännitys (kiepahdustarkastus) –>Kaavassa on käytetty kimmomoduulia E0.05 – tulisiko käyttää S20 eli 20% -fraktiilin arvoa (RIL 205-2-2009 kaava 2.5)? Suhteellinen hoikkuus (kiepahdustarkastus) –>Kaavassa on käytetty taivutuslujuuden arvona fm.k – tulisiko käyttää fm.k.fi eli 20% -fraktiilin arvoa (RIL 205-2-2009 kaava 2.4)? Itse tulkitsin ennen tiedotteen lukemista asian niin, että tulipalotilanteessa ko. laskentatarkastelun materiaalin lujuus ja jäykkyysominaisuudet tulisi muuttaa ominaisarvoista 20% -fraktiilin mukaisiksi lujuusarvoiksi. Laskun lopputuloshan (kcrit –kerroin) ei siitä muutu, sillä fraktiilimuutoksen kertoimet kompensoivat.

Vastaus: Kyseisissä kaavoissa käytetään ominaisarvoja, koska arvo on kaavan sisällä oleva ominaisarvo ja ominaisarvot ovat samat normaalissa tilanteessa ja palotilanteessa. Kun taas osoitetaan rakenteen kestävyyttä palotilanteessa, lujuus- ja jäykkyysominaisuuksien mitoitusarvot määritetään RIL 205-2-2009 kaavoilla 2.1 ja 2.2 (vertailuarvo jännitykselle sekä jäykkyys saavat olla suurempia palotilanteessa). Myös RIL 205-2-2009 kirjan lopussa olevassa esimerkissä on käytetty ominaisarvoja kyseisissä kaavoissa.

Pientalon tolpat

Kysymys olisi kaksikerroksisesta pientalosta. Onko tavoitteena oltava ala- ja yläkerran kantavien seinien runkotolppien sijainti samalla kohdalla? Entä välipohjapalkit, onko tavoite olla runkotolpan kohdalla? Liittymissä käytettäisiin detaljien mukaista kehäpalkkia ja ilmeisesti tuplasidepuita. Entä yläpohjan lovetun ristikon tukeminen? Palkin pinnan lisäksi käytetäänkö tukena yläsidepuita riittävän tukipinnan saamiseksi?

Vastaus: Alakerran ja yläkerran tolppien ei tarvitse olla samalla kohdalla, kun kehäpalkki mitoitetaan siirtämään kuormat tolpalta toiselle. Välipohjapalkkien ei tarvitse olla tolpan kohdalla, jos lappeellaan olevat yläohjauspuut mitoitetaan siirtämään välipohjan kuormat tolpille. Välipohjapalkit voidaan kiinnittää myös kehäpalkkiin palkkikengillä, jolloin kehäpalkki siirtää välipohjan kuormat tolpille. Lovettu ristikko tuetaan pelkästään seinän päällä olevaan kehäpalkkiin, joten kannattaa käyttää kehäpalkkina ristiviilutettua Kerto-Q tuotetta, jolla on hyvä poikittainen puristuslujuus.

RunkoPES-elementtien kiinnitys

Periaatetietoa, onko käytettävien ruuvien tarkoitus olla pääsääntöisesti rosteria vai tavallisia? Tehdäänkö ruuveja varten esiporauksia? Millaisilla jaoilla ruuvit/kulmaraudat/jne kiinnitetään? (esim. välipohjassa, seinissä, yläpohjassa) Muita kiinnityksessä huomioitavia asioita?

Vastaus: Yleisperiaate: PES-järjestelmän kiinnitykset ovat tavallisia puurakenteiden kiinnityksiä, joissa noudatetaan eurokoodien ohjeita kuten muussakin puurakentamisessa.

Onko käytettävien ruuvien tarkoitus olla pääsääntöisesti rosteria vai tavallisia? – Riippuu siitä, että missä käyttöluokassa liitin on. Korroosiosuojaus määräytyy eurokoodi 5:n mukaan (ks. RIL 205).

Tehdäänkö ruuveja varten esiporauksia? – Ruuveille tehdään esiporaukset elementtitehtaalla (ks. RunkoPES).

Millaisilla jaoilla ruuvit/kulmaraudat/jne kiinnitetään? (esim. välipohjassa, seinissä, yläpohjassa) – Liitinjako on riippuvainen liitoksessa olevasta voimasta, joten ei voida antaa mitään yleisohjetta. Poikkeuksena suositus nurkkaliitoksille (ks. RunkoPES 1.0 sivu 15).

Muita kiinnityksessä huomioitavia asioita? – Puukerrostalossa liitoksissa on oikeasti isoja voimia, joten liittimet tulee oikeasti mitoittaa.

Julkisivumateriaalit

Kysyisin hiukan neuvoa julkisivun materiaaleista. Toimistomme suunnittelee Jyväskylään avantouintikeskusta, joka rakennetaan järven päälle. Minkälainen käsittely julkisivulle teidän mielestänne sopisi? Olemme harkinneet puun maalaamista esimerkiksi tervamaalilla, mutta pitäisikö laudan olla esim. lämpökäsiteltyä tai painekyllästettyä? Laiturin ja rimojen käsittelyksi mietimme ruskeaa painekyllästettyä puuta.

Vastaus: Mikäli rakennuksen julkisivun säärasitus on verrattavissa tavallisen rakennuksen julkisivun säärasitukseen, suositellaan julkisivun toteuttamisessa noudattamaan oheisia liitetiedostoja (Puuinfon tekninen tiedote: Pitkäikäinen puujulkisivu, RunkoRYL, kohta 712 Puujulkisivutyö). Tärkeää on, että laudan paksuus on vähintään 28 mm (mielellään vielä paksumpi). Tärkeää on myös, että laudoissa on mahdollisimman vähän oksia. Pintakäsittelyasioissa pyydämme teitä olemaan yhteydessä maalivalmistajiin.

Löytyykö 1990 vuoden ohjeistusta ilmaraosta!! tai vanhempaa!!

Vastaus: Rakentajan Kustannus Oy:n kirjassa Rakennuksen puutyöt (vuodelta 1988, s. 89) ulkoverhouksen taakse muodostettava tuuletusväli ohjeistetaan tehtäväksi 22 mm paksulla rimalla. RIL 107-2000 Rakennusten veden- ja kosteudeneristysohjeissa ulkoverhouksen tuuletusvälin vähimmäispaksuus on 20 mm (vuonna 2000, kohta 4.233 Tuuletusjärjestelyt).

Liimapuupalkin korkeus

Teen rakennesuunnittelua keväällä alkavaan kohteeseen. Mikähän olisi liimapuupalkin reunakorkeus 18m leveään halliin harjapalkilla? kehäjako k-k 6m Lumikuorma Pori

Vastaus: Puuinfo ei valitettavasti tee kohdekohtaista suunnittelua. Alla olevasta linkistä voitte ladata eurokoodin mukaisia esimerkkilaskelmia, (EC5-sovelluslaskelmat hallit). Kuten esimerkkilaskelmista näkyy, tulee harjapalkille tehdä useita erilaisia lujuusteknisiä tarkastuksia.

Katto

Aion rakentaa mökille kesä/sadekatoksen pohja-ala n. 3 x 4 m sivu korkeus 2-2,3 m. Katto on vähän ongelma sillä haluaisin tehdä katon niin, että päädyistä se olisi viisto eikä kolmio eli katon harja olisi n. 2 m ja harjalta neljään kulmiin viisto’tuoli’. Katon aion peittää lauta, alushuopa ja palahuopa ja niin että se lumikuormat talvella kestäisi. Olisiko löydettävissä teiltä tai osaatteko neuvoa mistä löytyisi?

Vastaus: Puuinfolla ei valitettavasti ole ohjeita kyseisen katon tekemiseen. Asiassa kannattaisi kääntyä jonkun rakenneinsinööritoimiston puoleen.

T-poikkileikkaus

Löytyykö esimerkkilaskelmaa mekaanisin liittimin (nauloin) kahdesta puutavarasta kootusta T-poikkileikkauksesta?

Vastaus: Puuinfolla ei valitettavasti ole esimerkkilaskelmaa kyseisestä asiasta. Puuinfolla on välipohjan värähtelymitoitusohjelma, jossa T-poikkileikkauksen voi huomioida värähtelymitoituksessa. Vanhoissa Rakentajain kalenterissa saattaa olla mitoitusesimerkkejä, mutta ne eivät ole eurokoodin mukaisia.

E-lukulaskuri

Olen opetellut työhöni liittyen E- luvun määrittelemistä laskurinne mukaan. Onko se oleellisesti poikkeava Isoverin esittelemästä laskurista. Esim. teidän ohjelmasta en löydä kohtaa, jossa otetaan kantaa ilmalämpöpumppuun. Puhutaan vain poistoilmalämpöpumpusta.

Vastaus: Puuinfon E-lukulaskurissa on maalämpöpumppu ja poistoilmalämpöpumppu. Puuinfon laskurissa ei ilma-ilma lämpöpumppua ole huomioitu. Puuinfon ja Isoverin laskurien eroavaisuuksia ei osata määritellä, koska Isoverin laskurin laskennan kulusta ei ole tietoa. Molemmat laskurit on kuitenkin rakennettu noudattaen samoja rakentamismääräyskokoelman osia (D3-2012 ja D5-2012), joten mistään suurista eroista tuskin on kysymys.

LVL-levy

Puuinfon paloräystäsdetaljissa puhutaan LVL-levystä,EN 14374. Kysyisin, mitä levyä se on?

Vastaus: LVL-levy (Laminated Veneer Lumber) on esimerkiksi Kerto-Q-levy.

Lattialaudan mitat

Yritin selvittää omakotitalon uuden lautalattian “narinan” aiheuttajaa. Lautalattia on uusittu vanhojen kannakkeiden päälle. Vanha lattia ei ollut narissut, mutta uusi on. Mietin käytetyn lattialaudan “ erittäin löysän pontin “ vaikutusta liikkuvan pistekuorman vaikutusta yksittäisten lautojen taipumaan, ja siitä aiheutuvaan narinaan, vallankin kun lattia on tehty lattialaudan toimittajan ohjeen mukaisella kannakevälillä. ( 28 mm laudalle on kannakeväli max. k/k 600 ) En löytänyt mistään tietoja lattialaudan pontin mitoituksen toleransseista. Onko pontille annettu missään mitoituksen tarkkuuden toleransseja. – Jos on, saisinko ko. määräyksen taikka ohjeen käyttööni.

Vastaus: Oheisessa liitteessä on esitetty tyypillisen lattialaudan mitat. Ote on RT-kortista vuodelta 2009. Esitetyt mitat eivät tietenkään ole mikään määräys vaan enemmänkin ”perinteinen ohje”.

U-arvolaskuri

Puurakenteiden U-arvolaskin versio 1.03 ei ota oikein huomioon rakennusosan ulkopuolista pintavastusta vaan merkitsee sen sisäpuolisen pintavastuksen suuruiseksi. Ulkopuolisena pintavastuksena tulisi käyttää normin arvoa 0,04. Näin myöskään ohjelman antama rakenteen U-arvo ei ole oikein.

Vastaus: Liitteessä on selvitys U-arvolaskurissa käytettävistä ulkopuolen pintavastuksista.

Liitinväli

Mistä saan 9mm:n sekavanerilla jäykistämiseen minimi liitinvälin, kun naula on 2,1×50?

Vastaus: Liitinvälit löytyvät kirjasta RIL 205. Sivulla 105 on liitinvälit, joita saa pienentää sivun 108 yläreunan ohjeen mukaan. Maksimiliitinvälit ovat sivulla 151.

U-arvo

Olen liittämässä puukuitulevyä tuulensuojalevyksi. Mikä on levyn U arvo? En löytänyt sitä. Olemme suunnittelemassa seuraavanlaista seinää. Vaihtoehtoja on 2. Pystyttekö te laskemaan U arvoja? Jos pystytte, saako arvot seuraaville vaihtoehdoille? Rakenne sisältäpäin.

1 vaihtoehto: 150mm valuharkko + villa 100 + villa 200 + tuulensuojalevy 12mm ( puukuitulevy / Insuliitti ) + ilmarako 40 mm + tiiliverhous 85mm

2 vaihtoehto: 150mm valuharkko + Uretaani 100 + villa 200 + tuulensuojalevy 12mm ( puukuitulevy ) + ilmarako 40 mm + tiiliverhous 85mm

Vastaus: Puuinfo ei suoranaisesti tee rakennesuunnittelua, mutta tarjoaa suunnitteluapuvälineitä. Katso Puuinfon U-arvon laskentaohjelma, jolla voi laskea rakenteiden U-arvoja. Ohjelmaan tulee syöttää rakennekerroksien paksuudet ja niiden lämmönjohtavuudet (lamda-arvo). Lamda-arvoja löytyy materiaalivalmistajalta tai oheisen ohjelman painikkeesta lamda-arvoja.

Paneelin kiinnitys

Onko ohjetta aidon puupaneelin 95-125mm leveää kiinnitystavasta!( Kattopaneeli sisäverhous kuiva tila) pontista/päältä/muu? Vääntöä mikä on määräys tai ohje kiinnitystavasta onko olemassa selkokielistä määräystä tai ohjetta saatavilla!

Vastaus: Liitteenä ote RT-kortista, jossa on esitetty sisäverhouslautojen kiinnitysohjeet.

Rakenneliittymät, avoin puurakennejärjestelmä

Kysymys koskee Puuinfo.fi sivuston rakenneliittymiä ja ohjekorttia Avoinpuurakennusjärjestelmä paikalla rakentaminen -ohjetta. Olen siis suunnittelemassa omakotitalo projektia ja ajatukseni on ollut soveltaa tuota avoinpuurakennusjärjestelmä-paikallarakentaminen ohjetta. Siihen liittyen olen tutkinut puuinfo.fi sivustolta löytyviä rakennekuvia, -liittymiä ja rakentamisohjeita. Minulla on joskus aikaisemmin tulostettuna detaljikuva DV001P3 (12.6.2006) jossa kehäpalkin sisäpuolelle on piirretty 50 mm levymäinen lämmöneriste sekä viitteenä tähän, että ”Kehäpalkin sisäpintaan asennetaan mahdollisimman vähän lämmöneristettä, jotta kehäpalkki pysyy mahdollisimman lämpimänä”. Nyt sivustolta löytyvä samainen liittymädetalji DV001P3:ssa (10.9.2009) kaikki on muuten samoin paitsi viite puuttuu. Avoin puurakentaminen paikallarakentaminen-ohje (29.6.2010)  ohjeistaa kohdassa 4.2 että ”Välipohjan kohdalla palkkivälit eristetään noin 500 mm matkalla. Seinän suuntaisessa palkistossa eristetään koko reunimmainen palkkiväli.” Millä keinoin kyseinen liittymä tulisi eristää, että se nykynormit täyttää.?

Vastaus: DV001P3 (12.6.2006) Tässä detaljissa kehäpalkin ulkopuolella on vain 50 mm eristettä, jonka takia kehäpalkin sisäpinnan lämmöneristyksen vähäisyyttä on haluttu korostaa kyseisellä viittauksella. Tämä detalji on vanhentunut, koska se ei täytä nykyisiä lämmöneristysmääräyksiä.

DV001P3:ssa (10.9.2009) Tässä detaljissa ulkoseinän paksuus on huomattavasti suurempi (huokoinen puukuitulevy 25 mm + runko 198 mm + koolaus 48 mm), jolloin kehäpalkin ulkopuolelle saadaan helposti vähintään 100 mm eristettä, jolloin kehäpalkista ja ilmansulusta saadaan huomattavasti lämpimämpi. Tämä detalji on nykyisten lämmöneristysmääräysten mukainen. Mitä enemmän kehäpalkin ulkopuolelle saadaan eristettä sitä parempi ratkaisu saadaan.

Avoinpuurakentaminen-paikallarakentaminen ohje (29.6.2010)  ohjeistaa kohdassa 4.2 että ”Välipohjan kohdalla palkkivälit eristetään noin 500 mm matkalla. Seinän suuntaisessa palkistossa eristetään koko reunimmainen palkkiväli.” Kyseiseen ohjeeseen on valitettavasti jäänyt päivittämättä kyseinen asia. Se on päivitetty liitteenä olevaan ohjeeseen Avoin puurakennusjärjestelmä – Suunnitteluperusteet. Pahoittelemme ohjeen aiheuttamaa sekaannusta. Kannattaa tutustua myös oheiseen: http://www.puuinfo.fi/runkopes

Jäykistävä väliseinä

Kysymys jäykistävästä väliseinästä: Jos rakennuksessa käytetään jäykistykseen ulkoseinien lisäksi jäykistäviä väliseiniä, joita ei kiinnitetä yläpohjaan, mille voimalle yläpohjan jäykistysrakenne (vinolautajäykiste ristikon alapaarteen yläpintaan naulattuna) mitoitetaan? Yläpohjatasoon on siirtynyt seinän yläosan ja yläpohjatason yläpuolella olevat kuormat. Mitoitetaanko yläpohjatason jäykistysrakenne voimalle, joka saadaan kun yläpohjatasoon vaikuttavasta kuormasta vähennetään jäykistävän väliseinän osuus?

Vastaus: Puuinfo ei voi valitettavasti ottaa kantaa yksittäisten rakennusten lujuustekniseen suunnitteluun. Voimien jakautuminen rakennuksen rungossa on tapauskohtaista ja riippuvainen rakennuksen jäykistysjärjestelmästä. Voimme tarjota vain linkistä löytyvien esimerkkilaskelmien kaltaista ohjeistusta (ec5-sovelluslaskelmat-hallirakennus)

Lastulevyn asennus

Onko lattialastulevyn asennuksen yhteydessä väliä, kummin päin levy on? Levyssä on teksti ”tämä puoli ylöspäin”, mutta urakoitsija on asentanut levyt toisin päin ja väittävät ettei ole väliä kummin päin levyt ovat. Onko asia tosiaan näin vai pitäisikö levyt kääntää tekstin osoittamalla tavalla?

Vastaus: Lastulevykysymykseen ei ole suoraa vastausta. Riippuu valmistajasta, jolta asia kannattaa varmistaa. Kysyjän tapauksessa, miksi olisi nähty vaivaa kirjoittaa teksti ”Tämä puoli ylöspäin”, jos sillä ei ole merkitystä.

OSB-levy 1

Olisiko OSB –levyistä hyvää tietopakettia? Esim. minkälaisiin käyttökohteisiin Suomessa on hyväksyttyä käyttää OSB –levyä. Esimerkiksi meillä on katto tekeillä, niin onko esteitä käyttää laudoituksen sijasta OSB –levyä? Asiasta on hieman ristiriitaisia mielipiteitä. Toisten mielestä vahapinta toimii lähes vesieristeenä ja kestää likipitäen mitä vaan ja joidenkin mielestä levy kosteudesta.

Vastaus: OSB-levyä käytetään Suomessa välipohjarakenteissa kantavana ja jäykistävänä aluslattialevynä palkiston päällä, yläpohjarakenteissa kantavana ja jäykistävänä bitumihuopakatteen aluslevynä sekä seinärakenteissa jäykistävänä levynä ja kiinnitysten taustalevynä sisäverhouslevyn alla. OSB-levyn lujuusarvot on esitetty ohjeessa RIL 205-1-2009. OSB-levyjä on saatavana eri luokituksella. Käytettävän levyn luokka valitaan rakenteen käyttöluokan (kosteusluokan) mukaan. Myös nämä asiat on esitetty tuossa RIL:n ohjeessa. OSB-levyn viruma on suurempi kuin esimerkiksi vanerilevyn, joten samalle kuormituksella OSB-levy on paksumpi kuin vanerilevy.

OSB-levy 2

Oppaassa on mainittu että OSB –levy sopii alustaksi kermi- sekä peltikatteelle. Kermi liimataan levyn päälle, jolloin väliin ei jää rakoa kosteudelle, mutta miten on pellin kanssa? Toimiiko kosteusteknisesti jos päälle asennetaan aluskate ja konesaumattu pelti? Tuolloin kosteudelle jää rako levyn ja kattopellin väliin, mutta kuitenkin niin pieni ettei se tuuletu.

Vastaus: OSB-levystä minulla ei ole kokemusta, mutta Wisa-Kate-vaneri on vastaavanlainen tuote ja siinä konesaumapeltikate on tyypillisesti suoraan asennettu vanerin päälle ilman aluskatetta.

Oheisessa valokuvassa on purettu 5 vuotta vanha peltikate, joka on ollut suoraan Wisa-Katteen päällä. Peltejä jouduttiin uusimaan, koska väärin asennetut lumiesteet tulivat lumen mukana alas ja rikkoivat peltejä. Näyttäisi, että vanerille ei ole tapahtunut 5 vuodessa mitään, paitsi otsalaudan vierestä peltilista vuotanut ja levy imenyt kosteutta.

OSB-levy 3

Olisin kiinnostunut osb-levyn käytöstä sisustuksessa. Millaisen pintakäsittelyn levy tarvitsee, jos sitä käytetään esim. kesämökin seinä- ja alakattopinnoissa?

Vastaus:  Oheisessa liitteessä kohdassa SURFACE COATING on esitetty vaihtoehtoja pintakäsittelyyn.

Kun valitsette OSB-levyä, niin varmistakaa, että levytyyppi on päästöluokaltaan sisäkäyttöön soveltuva (ks. liitetiedosto kohta 262, jossa yksi esimerkki).

OSB-levy 4

Voiko OSB-rakennuslevyä käyttää turvallisesti ns. rossipohjarakenteen alimmaisena eli tuulensuojalevynä? Onko levy rakenteeltaan liian tiivis?

Vastaus:  Juuri näin. OSB-levyä ei tule käyttää Suomen sääolosuhteissa tuulensuojalevynä, koska se on liian tiivis.

Vanerin mitoittaminen

Pyytäisin mahdollista käytännön mitoitusapua. Vanerikäsikirja on kyllä käytössä, mutta ei oikein auennut. Tarkoitus on käyttää sivuseinien päällä (ristikon päissä) päädyn ja ensimmäisen ristikon välissä vanerilla jäykistettyjä pukkeja, joiden tarkoitus on ottaa osansa vesikattotasoa rasittavasta vaakakuormasta. Pukin rakenne olis runko (esim. 45×45), jonka toisella tai molemmilla puolilla on vaneri. Vanerin ihannepaksuus olis 9mm (korvaa sillä osalla 9mm:n tuulensuojakipsilevyn). Vaneri ja sen mitoittaminen eivät ole tuttuja, joten: mikä vaneri olis tuohon tarkoitukseen sopiva, mikä paksuus, millä kiinnitetään, miten tuo lasketaan, jos pukin yläkulmaan vaikuttaa esim. 1,5kN:n laskentakuorma?

Vastaus:

  • mikä vaneri olisi tuohon tarkoitukseen sopiva => ohutviiluinen havuvaneri
  • mikä paksuus => 9 mm tai 12 mm
  • millä kiinnitetään => kuumasinkityillä kampanauloilla (k-jako max 150 mm)
  • miten tuo lasketaan, jos pukin yläkulmaan vaikuttaa esim. 1,5kN:n laskentakuorma => esimerkiksi oheisen liitteen mukaisesti

HUOMIO! Vanerit tulee asentaa siten, että pintaviilujen syysuunta tulee aina kohtisuoraan kannattimia vastaan. Esim. jos seinässä on tolpitus k600, tulee levyn pintaviilujen syysuunnan olla vaakasuunnassa eli tuon 600 mm:n suunnassa (aina lyhyemmän ”jännevälin” suunnassa). Muuten vaneri kupruilee, jonka välttämiseksi suositellaan myös tuota ohutviiluista vaneria.

Puutavaran säilytys työmaalla

Olemme ostaneet uuden asunnon, jota paraikaa rakennetaan ja kävimme katsomassa työmaata. Nyt herää kysymys miten puutavara pitäisi suojata esim viikonlopun ylitse. Kattotuolit ja katon laudat ilman suojausta. Lisäksi tuulensuoja levyt alttiina vesisateelle. Voidaanko näin menetellä?

Vastaus: Maalaisjärkikin jo sanoo, ettei puutavaraa säilytetä avotaivaan alla. RunkoRYL 2010-kirjassa sivulla 218 kohdassa 711.1.1.2 Toimitus ja sivulla 219 kohdassa 711.1.1.3 Kuljetus ja varastointi on esitetty vaatimukset, (liite). Kattotuolithan useimmiten nostetaan paikoilleen välittömästi, niistä on osunut silmiin seuraava: Varastoinnissa NR-rakenteet suojataan sateelta vedenpitävällä vaipalla, jonka toiminta on varmistettava myös kovilla tuulilla. Naulalevyrakenteita saa säilyttää sateelta suojaamattomana asennusaikana enintään 2 viikon ajan.

EI60 paloseinä

Miten voisi laskea säilyykö EI60 paloseinän luokitus vaikka seinään tehdään sähkörasioita. Onko tällainen ohjelma olemassa tai onko asiasta esimerkkirakenteita? Rakennusvalvonta edellyttää laskelman tai esimerkkirakenteen EI60 seinästä, jossa on kymmenen kpl sähkörasioita 7 metrin pituisessa seinässä. Pitääkö sähkörasiat jotenkin käsitellä, että palosuojaus toteutuu.

Vastaus: Puuinfon sivuilta löytyy ohjelma, jolla voidaan tarkastella seinän osastoivuutta.

Lisäksi täytyy tarkastaa, että seinän runko kestää palorasituksen (kantavuus). Tähän löytyy myös ohjelma Puuinfon sivuilta.

Rasiat palotekniikan näkökulmasta: seinän eri puolilla olevat rasialäpiviennit tulee suunnitella siten, että palo ei pääse seinän läpi rasioiden kautta. Käytännössä rasiat asennetaan seinän eri puolilla eri tolppaväleihin tai kyseisestä seinälevystä tehdään kotelot rasioiden taakse. Kotelossa tulee olla yhtä monta levyä päällekkäin kuin itse seinässä. Rasiat äänitekniikan näkökulmasta: jos seinällä on ääniteknisiä vaatimuksia, tehdään rasioiden taakse kotelot kyseisestä seinälevystä. Kotelossa tulee olla yhtä monta levyä päällekkäin kuin itse seinässä. Kotelon tulee olla ilmatiivis.

Mökin lankkulattia

Olemme laajentamassa kesämökkiämme ja haluaisimme asentaa siihen lankkulattiat (mänty tai kuusi). Mökkiämme ei lämmitetä talvella, kuten ei olla lämmitetty alkuperäistäkään 30-luvulla rakennettua mökkiä, jossa on myös hyvin kestäneet puulattiat. Mökki sijaitsee Sipoossa. Olemme kyselleet eri valmistajilta tilaan sopivista lattioista ja mielipiteet tuntuvat eroavan. Voitteko ystävällisesti neuvoa, millainen tällaiseen tilaan tulevan lattian pitää olla. Talo on hyvin eristetty, seinissä mm. 15 cm:n villat, mutta mitään talvilämmitystä ei ole, koska käymme siellä talvella harvoin, jos koskaan. Normaali puulattia lienee 8 % kuiva vai pitäisikö sanoa märkä… Onko seinä- ja kattopaneelien suhteen mitään erityisohjeita näissä tiloissa?

Vastaus: Puuinfo ei valitettavasti pysty antamaan tarkkaa vastausta tällaisessa tapauksessa, koska lautojen kosteuskäyttäytyminen riippuu arvioimalla tehdyistä rakennuksen keskimääräisistä kosteusolosuhteista. Oheisessa liitteessä olevasta ohjeesta saatte selville, mikä on laudan kosteus tietyssä lämpötilassa ja ilman suhteellisessa kosteudessa. Tällä tavalla voitte arvioida kuinka paljon laudan kosteus muuttuu ympäröivien olosuhteisen muuttuessa. Taulukosta 1 ja kuvasta 5 saatte selville kuinka paljon lauta turpoaa ja kutistuu, kun sen kosteus muuttuu. Tästä sitten pitäisi arvioida, että mikä laudan kosteus tulisi olla asennettaessa, että kosteusliike olisi mahdollisimman pieni. Mikäli laudoitus pääsee turpoamaan paljon, saattaa se pullahtaa irti alustastaan. Kun laudat turpoavat paljon, niin kutistuessaan lautojen väliin saattaa jäädä isot raot.

Muuta huomioitavaa:

  • laudan tulee olla riittävän paksu, että se kestää hyvin kosteusliikkeiden siihen aiheuttamat rasitukset
  • laudan paksuus riippuu sen leveydestä, asuntorakentamisessa kosteisiin tiloihin suositellaan vähintään 15 mm paksua paneelia (18 mm olisi vielä parempi)
  • ristiinliimauksella valmistetuilla lattialaudoilla on pienempi kosteuseläminen
  • jos vanhassa osassa mökkiä jokin lautatyyppi on menestynyt hyvin, kannattaa laittaa samaa uuteen osaan
  • lautojen kiinnitys valmistajan ohjeen mukaan rakoilua voidaan häivyttää käyttämällä lautoja, joiden näkyviin särmiin on höylätty pieni pyöristys tai viiste

Palomitoitus?

Joskus (v 2003…2004) puurakentamisen jatkokoulutuksessa oli puhetta aiheesta ja sen vuoksi laitan lyhyen kysymyksen. Mitä luokkaa välipohjan E voisi olla kun rakenne on seuraava ylhäältä alaspäin:

  • Vesieriste, bitumikermi
  • 15mm, visakate, vaneri
  • kantavat vasat, Kerto-S, 51×300 k600, jonka kyljissä 48×48 molemmin puolin tukemassa katevaneria
  • riman alapinnassa 9mm sekavaneri
  • vasat ovat palkkirakenteena näkyvissä autokatoksen katossa

Alla autokatos ja päällä avokuisti. Katos kytkeytyy asuinrakennukseen. Seinän EI30 tai EI60 vaatimus täyttyy ulkoseinässä, kun rakenne on kokonaan kiviaineinen (molemmat kuoret poltettua tiiltä ja eriste mineraalivillaa). Jostakin syystä pääsuunnittelija, vastaava työnjohtaja ja rakennuttaja ovat huolestuneita rakenteesta, ilmeisesti vakuutusyhtiö on kysynyt??. Omasta mielestäni ulkoseinän EI30 olisi riittävä. Tällöin ikkunat ja nosto-ovi tulisi olla EI15. Olenko tulkinnut palomääräystä oikein?

Vastaus: Mikäli tavoitteena on saavuttaa kyseisellä rakenteella EI 30 eli käytännössä REI 30 (koska katon tulee pysyä ylhäällä 30 min), niin sitä tuskin saavutetaan. Syynä tähän on se, että kapeat kertopuukannattajat ovat alttiina palolle ja 30 min aikana ne palavat kokonaan pois, koska palkit pääsevät hiiltymään molemmilta lappeilta samaan aikaan. Palkkien pitäisi olla huomattavasti leveämpiä, että 30 min jälkeen olisi vielä jäännöspoikkileikkaus, joka kantaa katon kuormat palotilanteessa. Lisäksi tulisi tutkia, että kestäänkö tuo suojaamaton palkkikenkä 30 min palon. Lisäksi 9 mm vaneri palaa pois noin 9 minuutissa ja 15 mm Wisa-Kate noin 15 minuutissa. Wisa-Katteesta tulisi jäädä myös levyä jäljelle, joka kantaa sen päällä olevan lumikuorman, joka tässä tapauksessa on vielä kinostunut lumikuorma (tasoero). Kyseisen rakenteen kantavuus siis pettää ennen osastointivaatimusta, mikäli vaatimus on EI 30.

Kertopuu, ruuvin ulosvetolujuus

Pitäisi osoittaa laskelmilla, että kertopuulevy kestää tiettyä kuormaa, joka aiheutuu erillisistä pistekuormamaisista ruuvien varassa roikkuvista ripustuksista. Olen kaivellut tietoa eri internet-lähteistä ja tutustunut myös puuinfon lyhyeen puurakenteiden suunnitteluohjeeseen. En nyt ole kuitenkaan aivan varma, että huomioiko ruuvin ulosvetokestävyyden ominaisarvon laskentakaava myös sen, että kestääkö kertopuulevy murtumatta tämän saman kuorman, minkä ruuvi niin sanotusti ”jaksaisi” kantaa. Liitteenä kerto-S ja kerto-Q -tuotteiden ominaisarvoja, ja pohdinkin, että tuleeko huomioida esimerkiksi se, että syitä vastaan kohtisuora vetolujuus (ft,90,flat,k) tulee olla suurempi kuin ruuvin laskennassa tuleva ruuvin ulosvetolujuus, jotta levy ei murtuisi ennen kuin ruuvi pääsisi kapasiteettiinsa. Lisäksi liitedokumentissa ei edes ole arvoa juuri kyseiselle tilanteelle. (tilanne F?)

Vastaus: Pyytäisin teitä olemaan yhteydessä kertopuun valmistajaan eli Metsä Woodiin. Lisäksi Metsä Woodin kotisivulta voi ladata Kerto-käsikirjan, jossa on tietoa liitoksista http://www.metsawood.fi/latausalue/Pages/Kerto-kasikirja.aspx.

Verhouksen laatu

Rt-kortin sivulla 9 on painettu vasempaan alareunaan siniselle kolme lausetta puutavaran laatuluokitusta arvioitaessa. Mitä tarkoittaa lause “sydänlape saa olla yhtä laatuluokkaa huonompi”? Esimerkki ulkoverhouslaudasta. Ulkoverhous pyritään asentamaan sydänpuoli näkyviin, niin miten se voi olla yhtä laatuluokkaa huonompi? Esimerkiksi, jos suunnitelma asiakirjoihin on valittu laatuluokaksi A, niin ei kai näkyvä osa voi olla luokkaa B.

Vastaus: Sivulla 9 on esitetty yleinen laatulajittelun periaate. Se johtaa esittämääsi ongelmaan ulkoverhouksen tapauksessa. Tämän takia samassa kortissa sivulla 14 taulukossa 12 on esitetty ulkoverhouksen laatuvaatimukset.

Vanerin ääneneristysarvo väliseinässä

Mikä on havuvanerin ääneneristävyys oheisessa väliseinässä (VS2)?

Molemmin puolin kaksinkertaisella kipsilevyllä (1GEK + 1GN) päästään rakennetyypin mukaan 50dB rakenteeseen. Mutta jos korvaamme molemmilla puolilla sisemmän kipsilevyn (1GN) 12 mm havuvanerilla, miten se vaikuttaa ääneneristävyyteen?

Vastaus: Kyseisen seinän ääneneristävyys täytyy tutkia kokonaisuutena mittauksella tai teoreettisella laskelmalla. Seinän ääneneristävyyttä ei pysty arvioimaan pelkästään vanerin ääneneristävyyden perusteella. Suosittelemme, että olette yhteydessä äänitekniseen insinööritoimistoon. Esimerkiksi Helimäki Akustikot voivat tehdä kyseisen seinän ääneneristävyydestä teoreettisen laskelman. http://www.helimaki.fi/

Kova puukuitulevy

Eräässä omakotikohteessa tuli esille rakenne, jossa yläpohjassa oli käytetty kovaa puukuitulevyä sekä aluskatteena että tuulensuojana. Samalla levyllä oli siis kaksi tehtävää. Olen kuvitellut, että näin ei voi tehdä. Luin puukuitulevyä koskevan selosteenne ja sain sen käsityksen, että rakenne on kuitenkin toimiva. ”Vaihtoehtoisesti voidaan käyttää myös kovaa puukuitulevyä, joka soveltuu yläpohjissa myös aluskatteeksi.” Olenko ymmärtänyt oikein?

Vastaus: ”Vaihtoehtoisesti voidaan käyttää myös kovaa puukuitulevyä, joka soveltuu yläpohjissa myös aluskatteeksi.” lause tarkoittaa, että kovalevy soveltuu sekä tuulensuojaksi että aluskatteeksi (öljykarkaistu levy), mutta tuulensuoja ja aluskate eivät voi olla sama levy. Yläpohjarakenteessa, jossa tarvitaan tuulensuoja, tarvitaan siis tuulensuojaksi oma tuote ja aluskatteeksi oma tuote, koska tuulensuojan ja aluskatteen välillä tulee olla 100 mm:n tuuletusväli. Kyseinen lause on vähän sekava ja kovalevyn käyttö nykyisin kyseisessä rakenteessa harvinaista, joten poistimme kyseisen lauseen nettisivuilta. Suosittelemme, että tuulensuojana käytetään huokoista puukuitulevyä ja aluskatteena markkinoilla olevia aluskatteita aivan kuten nykyrakentamisessa menetellään.

Lattian värähtelytarkastelun ylitysprosentit

Käsittääkseni lattian värähtelytarkastus ei ole pakollista, tai sen tietynlainen huomioonottaminen on viime kädessä rakennuttajan päätettävissä (suunnittelijan avustuksella). Tosin kuntakohtaisia poikkeuksiakin on. Mm. Oulussa rakennusvalvonta sanoo oman mielipiteensä asiasta, jota on noudatettava. Olen käyttänyt Finnwood- mitoitusohjelmaa jo jonkin aikaa. Mielestäni se on erittäin hyvä sellainen. Lähes aina lattiarakenteen ollessa kyseessä, värähtelytarkastelu on se, joka ylittyy, vaikka muut osa-alueet olisivat riittävät. Kysynkin sitä, että olisiko mitään suuntaa-antavaa ohjetta värähtelytarkastelun ylittymisessä, että minkälaista ylitysprosenttia voitaisiin sallia, jos ylitysprosenttia verrattaisiin esim. VTT:n tiedotteeseen ”LATTIOIDEN VÄRÄHTELYT”. Siinä on mm. Taulukko 1. ”Kuvaus mahdollisesta värähtelyn voimakkuudesta eri värähtelyluokissa”. Tämän taulukon avulla voisi esim. asiakkaan kanssa sopia, että minkä asteinen ylitys värähtelytarkastelussa voitaisiin sallia, ja ohjelman antaman ylitysprosentin perusteella voisi arvioida esim. alemman luokituksen vaatimukset.

Vastaus: Puulattioiden tapauksessa EC 5:n mukainen värähtelytarkastelu tehdään RIL 205-1-2009 kohdan 7.3 mukaan. Sallittua 0,5 mm:n taipumaa saadaan korottaa pienissä huoneissa kuvan 7.2-FI mukaan. Muita ohjeita rajojen ylityksiin ei ole. Rakennuttajan kanssa voi siis sopia periaatteessa mitä vaan. Kyseisessä VTT:n tutkimusraportissa taulukossa 1 on esitetty asioita, joita käytetään lattian värähtelytestauksessa eli testihenkilöt tarkailevat värähtelyiden aistittavuutta esineisiin syntyvän värähtelyn perusteella.

Ilmanvaihtokysymys

Minulla on sellainen ongelma, että haluaisin rakenteilla olevaan taloomme ehdottomasti painovoimaisen ilmanvaihdon. Parilta lvi-suunnittelijalta olemme asiasta kyselleen mutta he ovat vaikuttaneet hyvin nihkeiltä asian suhteen ja vaikuttaa siltä että on lähes mahdotonta toteuttaa ilmanvaihto uuteen taloon ilman konetta. Tätä on vaikea uskoa. Henkilö joka neuvoi minua kysymään asiaa teiltä asuu itse perheineen uudessa talossa jossa on painovoimainen ilmanvaihto. Edes heidän pesuhuoneessa ei ole koneellista poistoa. Onko teillä mahdollista auttaa tässä asiassa ja antaa ohjeita tms. kuinka menetellä.

Vastaus: Tämä on todellakin LVI-suunnittelun asiantuntemusta vaativa asia, koska ei riipu mitenkään rakennusmateriaalista. Pitää vaan kysellä LVI-suunnittelijoilta. Ongelmaksi voi tulla energiamääräykset koska siellä ilmanvaihdon lämmöntalteenotolla on iso merkitys ja painovoimaisessa systeemissä tällaista ei ole vaan lämmin ilma menee suoraan rakennuksesta ulos.

Lyhennetty suunnitteluohje (3.painos) / sahatavaran leikkauslujuus (sivu 17)

Onko sahatavaran leikkauslujuuden arvot muuttuneet lujuusluokille C18, C24 ja C30 kuten uudessa lyhennetyssä suunnitteluohjeesa sivulla 17 taulukossa 3.3 on mainittu? En löytänyt RIL 205-1-2009 puurakenteiden suunnitteluohjeesta muutokseen liittyvää korjausilmoitusta (liitteenä RIL 205-2-2009 kyseinen taulukko)

Vastaus: Ko. taulukko on päivitetty ja päivitys löytyy myös RIL:n sivuilta:  http://www.ril.fi/kirjakauppa/product/show/2/ohjeet-ja-normit/50/ril-205-2009-puurakenteiden-suunnitteluohje_-eurokoodi

Massiivilattia kesämökkiin saaristoon

Ostin viime kesänä 28×145 lattialaudat kesämökkiä varten. Laudat olivat käsittääkseni uunikuivattuja ja ne on pakattu 4 kpl. muovipaketteihin. Muovissa on muistaakseni pienet ilmareiät. Laudat olivat ensin ulkona pressun alla ja sitten talven yli pakkauksissaan keskeneräisen (lattia puuttuu) mökin sisällä. Nyt lattian teko on ajankohtainen ja mietin mikä olisi oikea kosteuspitoisuus laudassa, jottei turpoaminen/kutistuminen aiheuttaisi tarpeetonta haittaa. Kosteusmittari on hankittu tätä varten, mutta mikä olisi tavoiteltava lukema? Mökki on eristetty (lattian alla kosteussulku ja sen alla 150 mm EPS eristettä), mutta sitä ei pidetä lämpimänä talvella. Saaressa ei ole sähköä. Sen sijaan olen hankkinut Solarventi nimisen tuotteen, jonka tarkoituksena on parantaa ilmastointia/sisäilman kuivana pysymistä. Mökissä on myös ikkunat pääosin eteläsuuntaan ja asianmukaiset tuuletusventtiilit mm ikkunoiden karmeissa.

Vastaus: Oheisessa liitteessä on esitetty suositusarvoja puutavaran kosteudesta eri käyttöolosuhteissa.

Puukerrostalon palokatkot

Tarvitaanko kerrostalon puu-ulkoverhouksessa tuuletusraossa palokatkot jos verhous on toteutettu B s1 d0 verhouksella?

Vastaus: Ei tarvita palokatkoja kyseisessä tapauksessa. Eikä tarvita muitakaan ehtoja, jotka on lueteltu E1:n taulukon 8.3.4 alareunassa huomautuksessa 2)

Eurokoodi-oppikirja?

Oletteko te tehneet puurakenteiden eurokoodista Eurocode-5 oppikirjaa, missä eurokoodia käsiteltäisiin pala palalta? Semmoisen on tehny ainakin teräsrakenneyhdistys teräsrakenteiden eurokoodiin (eurocode-3 oppikirja nimellä) ja siihen se on ainakin tosi hyvä. Mietin jos semmonen olisi puurakenteisiinkin mutta en olisi vain kuullut siitä.

Vastaus: RIL 205:n osat 1 ja 2 ovat oppikirjat. Lisäksi Puuinfo on laatinut mm. sovelluslaskelmat asuin- ja hallirakennuksiin. Aineisto löytyy täältä.

Hirsiseinän ääneneristävyys

Löytyykö mistään ilmaääneneritysarvoja hirsi(ulko-)seinille? Mikä R A,tr (=Rw+Ctr) alla olevevassa rakenteessa. Seinässä ulkoa päin: massiivihirsi 130mm, runko 150mm+ ruisk.puukuitueriste, 50mm koolaus+ r.puukuitueriste, ilmansulku +kipsilevy 13mm

Vastaus: Valitettavasti emme osaa vastata tähän kysymykseen. Ääneneristävyyttä käsittelevässä kirjallisuudessa ei yleensä esiinny hirsiseiniä. Muutenkin ulkoseinien ääneneristävyydestä on hyvin vähän tietoa kirjallisuudessa. Suosittelemme, että olette yhteydessä äänitekniseen insinööritoimistoon.

Rakennetyyppi hallirakennukseen

Yritän metsästää rakennetyyppiä seuraavanlaiselle seinälle: Kevyt väliseinä, korkeus 5m, kertopuurunko, osastointivaatimus EI 30, ei ääneneristysvaatimusta. En millään löydä noin korkealle seinälle tyyppihyväksyttyä rakennetta.

Vastaus: Tyyppihyväksyttyjen osastoivien seinien ongelmana on, että niiden korkeus on 3 m, koska polttokoeuunin korkeus on tuo 3 m. Seinän korkeutta voidaan suurentaa jonkin verran standardeissa annetuilla menetelmillä. Tästä johtuen erilaisissa oppaissa on esitetty vähän yli 3 m korkeita seiniä. Näin ollen 5 m korkealle seinälle ei löydy suoraan tyyppihyväksyttyä rakennetta. Tapauksessanne lähtisin neuvottelemaan paikallisen paloviranomaisen kanssa liitteen mukaisen seinärakenteen käytöstä kyseisessä kohteessa.
